鋼構造物加工企業が求めるのは高効率と長期耐久性です。プロのメーカーとして、エポキシ亜鉛リッチプライマーを中核とした標準塗装体系を詳しく解説し、お客様の製品が工期を短縮しつつ、10年以上の防食寿命を確保できるようお手伝いします。
鋼構造物製造業界において、エポキシ亜鉛リッチプライマー (Epoxy Zinc-Rich Primer) は重防食システムの「鎮海の針（揺るぎない要）」として広く認められています。それは犠牲陽極による陰極防食作用を通じて、鋼鉄基材に二重の防護線を提供します。しかし、いかにしてその最大の效能を発揮させるのでしょうか？
1. 基礎の基礎：Sa2.5 グレードのブラスト処理 エポキシ亜鉛リッチプライマーは下地処理に対する要求が極めて高い。
- 要件： サンドブラストによる除錆をSa2.5等級まで実施し、金属表面に微細な「毛羽立ち」感を生じさせなければならない。
- 原因： これにより接触面積を大幅に増やし、亜鉛粉末と鋼材の間で電気化学反応を生じさせ、塗装剥がれの隐患を完全に防ぐことができます。
2. 核心パラメータ：高亜鉛含有量をむやみに追い求めてはいけない
- 基準： 亜鉛含有量が高ければ良いというわけではありません。亜鉛粉が過剰だと、塗膜の脆性が大きくなり、付着性が低下します。
- 推奨： 一般的な鋼構造物には、中国規格で亜鉛含有率60%～70%のエポキシ亜鉛リッチプライマーが、コストパフォーマンスと施工性のバランスが最も優れています。

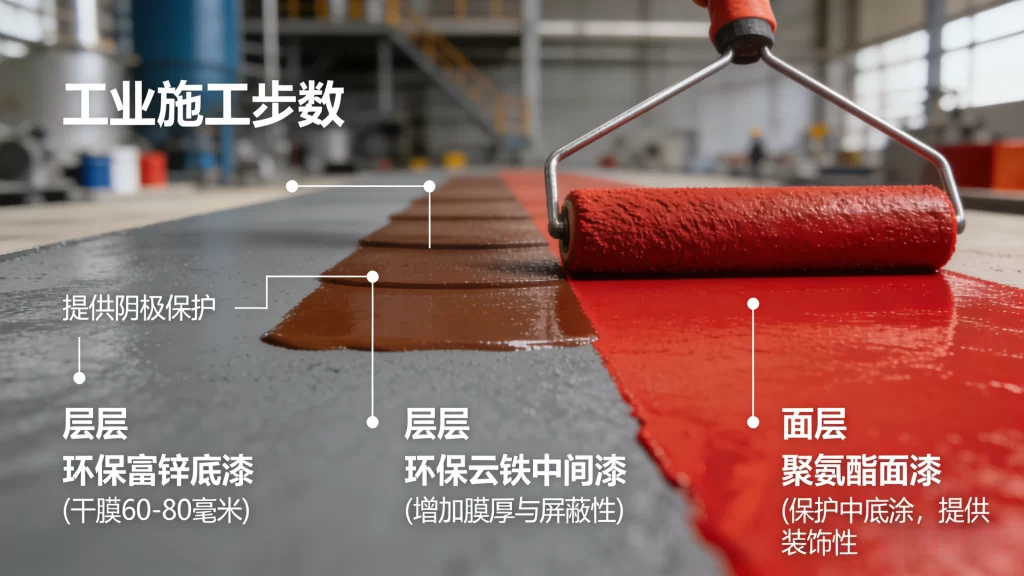

3. 迅速な組み立てプロセス（推奨案） 工場の回転率を向上させるため、以下の組み立てを推奨します：
- 下塗り： エポキシ亜鉛リッチプライマー（乾燥膜厚 60-80 マイクロメートル）—— 犠牲陽極防食を提供。
- 中塗り： エポキシマイカ鉄粉中塗り塗料（乾燥膜厚 100 マイクロメートル）—— 膜厚と遮蔽性を向上させる。
- 上塗り： ポリウレタン上塗り塗料（乾燥膜厚 60 マイクロメートル）—— 中塗り・下塗りを保護し、装飾性を付与する。
4. 施工の落とし穴回避ガイド
- 混合攪拌： 亜鉛粉末は密度が大きく、非常に沈殿しやすいです。塗装工程中は常に攪拌機能付きの圧力タンクを使用しなければなりません。
- 重塗間隔： エポキシ亜鉛リッチプライマー塗装完了後、24時間以内に中塗り吹き付けを行うことを推奨します。表面に亜鉛塩が生成され付着性に影響を及ぼすのを防ぐためです。
結論： 規格に準拠した鋼構造物の塗装は、企業の製品質の証しです。当社直販の高性能エポキシ亜鉛リッチプライマーをお選びいただき、お客様のすべての鋼構造製品が時間の試練に耐えられるようにしましょう。
