引言：新能源汽车对涂层的全新挑战
新能源汽车的崛起不仅重塑了汽车产业格局，更对涂料行业提出了前所未有的技术挑战。与传统燃油车不同，新能源汽车的三电系统（电池、电驱、电控）对防护涂层的要求远远超出了”美观+防腐”的传统范畴——电池包需要防火隔热，电驱总成需要耐电晕绝缘，电池箱体需要超长效防腐，而这些需求往往需要在同一个产品上叠加实现。
新能源汽车三电系统对涂层的核心需求是——电池包需要 UL 94 V-0 级阻燃与导热管理双重功能，电驱总成需要耐电晕绝缘（PDIV ≥ 1500 Vp），电池箱体需要 ≥ 1000 h 耐盐雾防腐。这三重需求的技术门槛远高于传统汽车涂装，也是本文将要系统拆解的核心命题。
一、电池包防护涂层体系
1.1 电池包防火涂层的技术原理
动力电池包防火涂层是一种涂覆于电池包壳体（通常为铝合金、高强度钢或复合材料）内表面的膨胀型防火涂料。其核心机理是：当电池发生热失控导致温度急剧升高（通常超过 200°C）时，涂层中的成炭剂、脱水剂和发泡剂依次发生化学反应，形成一层厚度可达原涂层 50-100 倍的致密炭化层。这层炭化层具有极低的热导率（通常 ≤ 0.05 W/m·K），能够有效阻隔热传递，为乘员逃生争取宝贵的”黄金 5 分钟”。
根据 GB 38031-2020《电动汽车用动力蓄电池安全要求》，电池包在单体电芯发生热失控后，应至少在 5 分钟内不起火、不爆炸。膨胀型防火涂层是实现这一目标的关键技术路径之一。
1.2 电池包导热结构涂层
与防火涂层的”隔热”需求相反，电池模组与散热板之间的导热结构涂层需要在电池工作温度范围内（-30°C 至 80°C）保持高效的热传导能力。当前主流的导热涂层体系包括：
| 导热涂层类型 | 导热系数 (W/m·K) | 粘结强度 (MPa) | 适用场景 | 参考成本 (元/kg) |
|---|---|---|---|---|
| 导热硅脂 | 1.0 – 5.0 | N/A（无结构强度） | 模组与冷板间隙填充 | 50 – 200 |
| 导热结构胶（环氧体系） | 0.8 – 2.5 | ≥ 8 | 电芯与冷板结构粘接 | 80 – 300 |
| 导热结构胶（聚氨酯体系） | 0.6 – 2.0 | ≥ 5 | 柔性需求场景 | 60 – 200 |
| 导热垫片 | 1.0 – 12.0 | N/A（压缩回弹） | 大间隙填充 | 100 – 600 |
| 导热灌封胶 | 0.5 – 2.0 | ≥ 3 | 模组整体灌封 | 50 – 150 |
1.3 电池箱体防腐涂层
电池包箱体通常安装在车辆底盘下方，直接承受路面碎石冲击、泥水浸泡、冬季融雪盐侵蚀等极端工况。典型的电池箱体防腐涂层体系为：
- 前处理：硅烷处理或锌系磷化（膜重 2-3 g/m²）
- 底漆：环氧富锌底漆（干膜厚 60-80 μm，锌粉含量 ≥ 80%）
- 面漆：耐石击聚氨酯或聚脲涂层（干膜厚 100-200 μm，伸长率 ≥ 150%）
该体系需通过 ≥ 1000 h 中性盐雾测试（ASTM B117），且需同时满足 耐石击性（ISO 20567-1，-20°C 低温冲击）要求。
二、电驱总成绝缘涂层

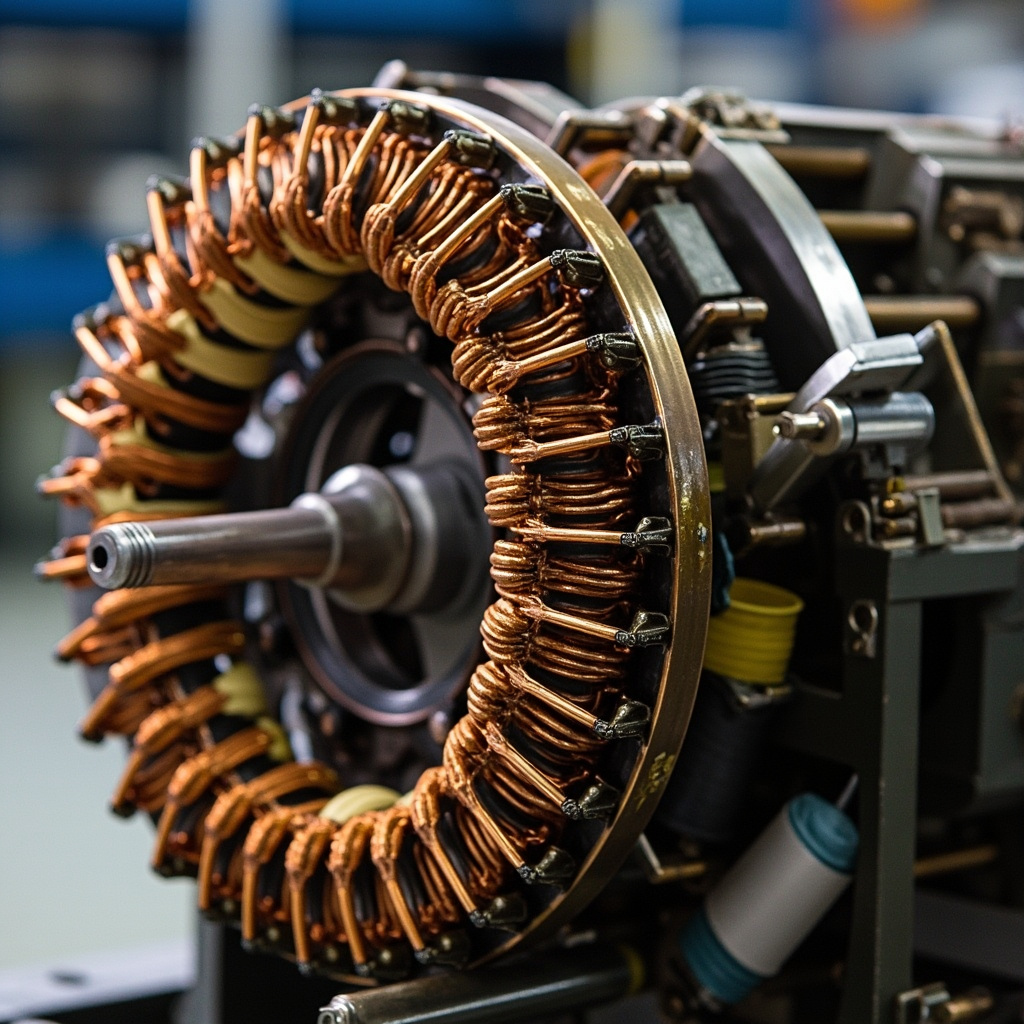

2.1 扁线电机对绝缘漆的新要求
随着 800V 高压平台的普及，驱动电机的工作电压从传统的 400V 提升至 800V 甚至更高。扁线电机（Hair-pin 电机）由于其更高的槽满率和功率密度，已成为主流技术路线。然而，扁线电机的矩形导体在弯折处的绝缘层应力集中问题，对绝缘漆的柔韧性和附着力提出了极高要求。
电驱绝缘浸渍漆的关键性能指标包括：
- PDIV（局部放电起始电压）：≥ 1500 Vp（800V 平台推荐 ≥ 1800 Vp）
- 耐电晕寿命：≥ 500 h（IEC 60343，双极电压 1.5 kV，频率 10 kHz）
- 耐 ATF 油：150°C × 1000 h 浸泡，击穿电压保持率 ≥ 80%
- 热级：Class H（180°C）或 Class C（200°C+）
2.2 绝缘浸渍漆体系对比
| 浸渍漆类型 | 耐热等级 | PDIV (Vp) | 耐ATF油 | VOC含量 (g/L) | 固化条件 |
|---|---|---|---|---|---|
| 环氧-酸酐体系 | Class F (155°C) | 1200 – 1600 | 良好 | 50 – 150 | 150°C × 2h |
| 不饱和聚酯亚胺 | Class H (180°C) | 1500 – 2000 | 中等 | 30 – 100 | 160°C × 1.5h |
| 有机硅体系 | Class C (200°C+) | 1800 – 2500 | 优异 | 100 – 250 | 200°C × 2h |
| 水性环氧-聚氨酯 | Class F (155°C) | 1000 – 1400 | 一般 | ≤ 50 | 140°C × 1h |
三、电控系统防护涂层
电控单元（OBC/DCDC/PDU）的 PCB 板级防护通常采用三防漆（Conformal Coating），以防止潮湿、盐雾、化学气体导致的电路失效。新能源汽车电控三防漆的附加要求包括：
- 耐温范围：-40°C 至 150°C（引擎舱附近安装）
- CTI（相对漏电起痕指数）：≥ 600V
- 导热性能：部分高功率密度 OBC 要求涂层具备一定导热能力
- UL 94 V-0 阻燃等级
四、施工工艺与质量控制

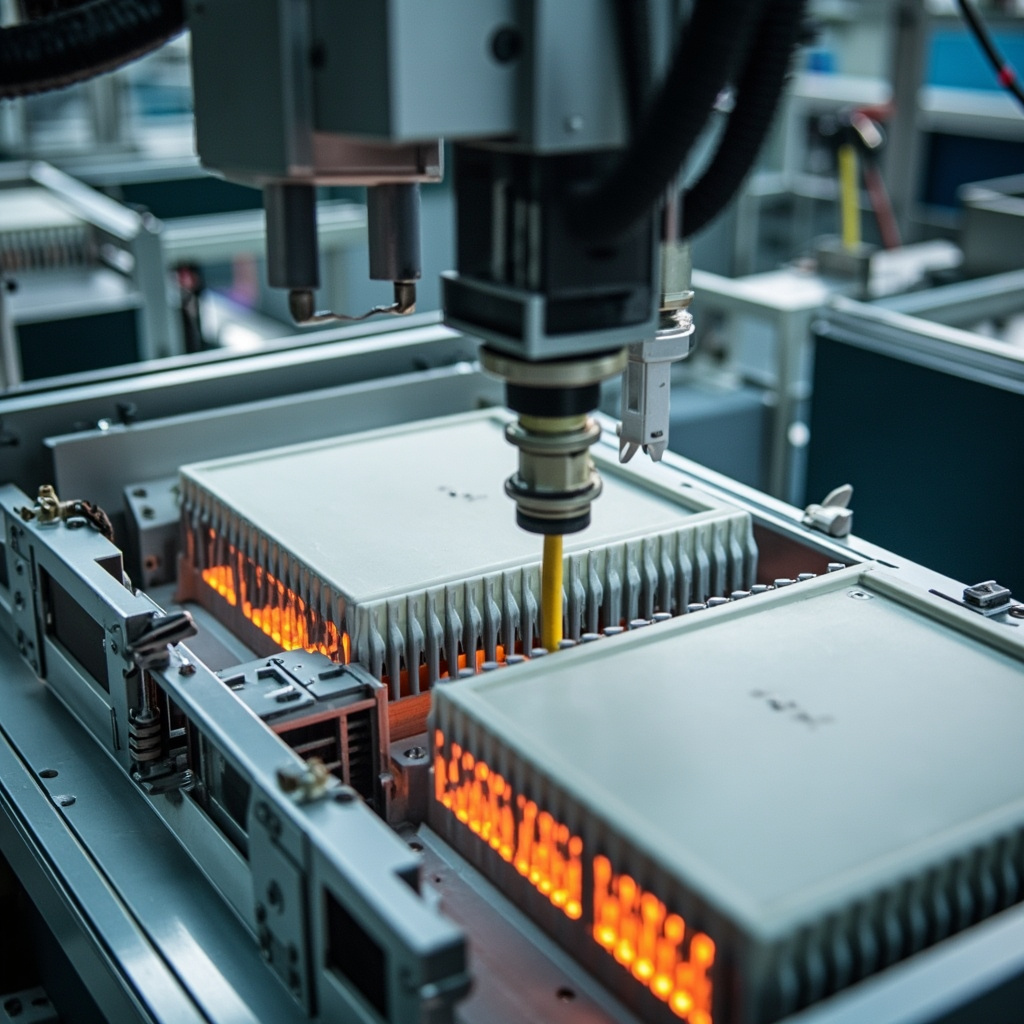

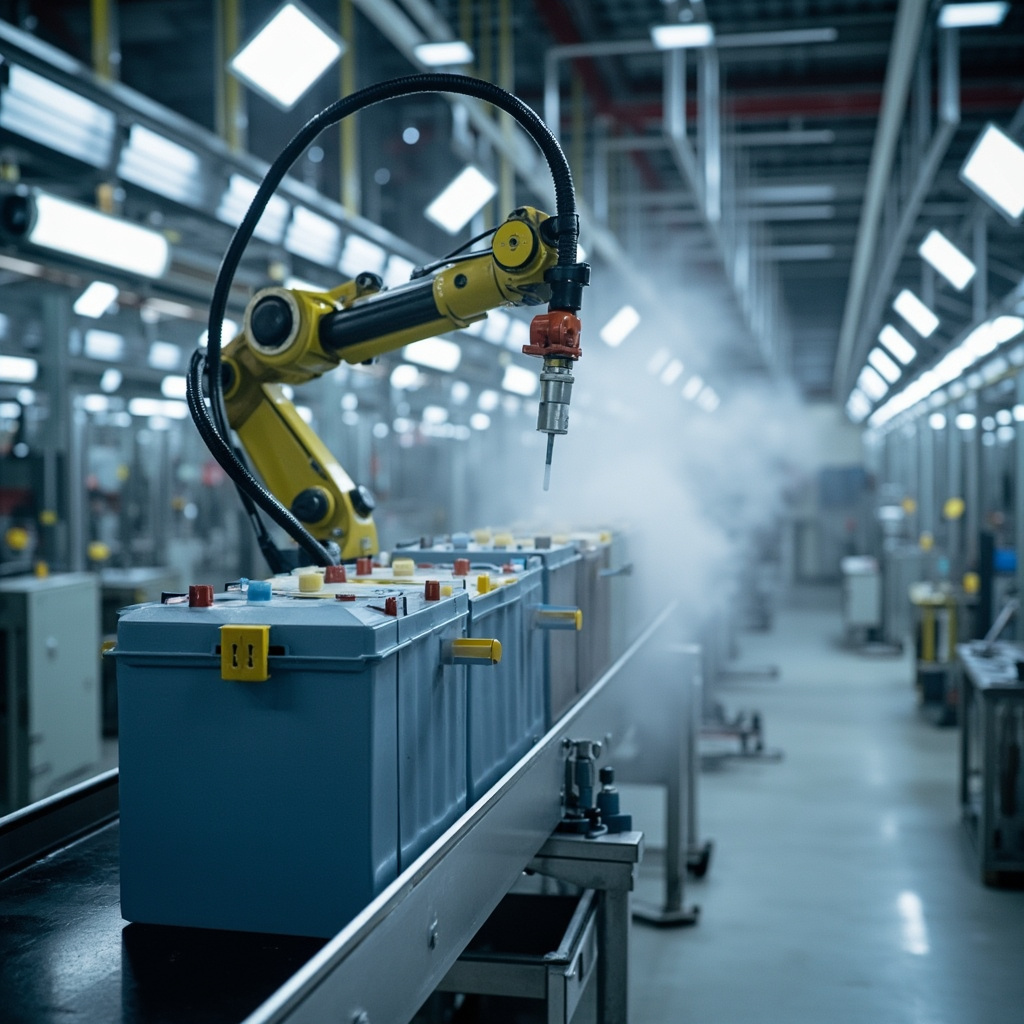

4.1 电池包防火涂层施工
电池包防火涂料的施工方式主要包括无气喷涂和双组分精密涂胶两种。防火涂层的干膜厚度通常在 1.0 – 3.0 mm，远高于普通涂料，因此需要特殊的厚涂施工工艺。关键控制参数包括：
- 涂胶温度：25°C – 40°C（双组分混合前预热）
- 涂胶压力：15 – 25 MPa（无气喷涂）
- 膜厚均匀性：± 0.2 mm（激光测厚在线监测）
- 固化条件：室温 7 天或 80°C × 4 h 加速固化
4.2 电驱绝缘浸渍工艺
扁线电机定子的浸渍工艺主要包括沉浸（Dip）、滴浸（Trickle）和真空压力浸渍（VPI）三种方式。VPI 是保证高 PDIV 的最可靠方式，通过真空去除绕组内部气泡，再在压力下使绝缘漆充分渗透。
五、行业趋势与技术展望
展望 2026-2030 年，新能源汽车三电涂层技术将向以下方向发展：
- 多功能一体化：单一涂层同时实现防火+导热+绝缘，减少工序和材料种类
- CTP/CTC 集成化适配：随着 Cell-to-Pack 和 Cell-to-Chassis 技术发展，涂层需要直接与电芯和车身结构件兼容
- 固态电池新需求：固态电解质对水分极度敏感，需要极高水汽阻隔性的封装涂层
- 轻量化纳米涂层：使用气凝胶改性或空心微球填充技术，将涂层密度降低 30%-50%
- 智能自修复涂层：涂层破损后能够自主修复，延长电池包寿命周期
FAQ：新能源汽车三电涂层常见问题
Q1：电池包防火涂料与被动灭火系统如何协同工作？
防火涂层提供第一道阻燃屏障，在热失控初期即开始膨胀形成炭化层。被动灭火系统（如气溶胶灭火器）则作为第二道防线，在温度进一步升高到触发阈值时启动。两者形成”被动防火 + 主动灭火”的双重保护架构。
Q2：电驱绝缘浸渍漆的 PDIV 标准如何选择？
PDIV 值应至少为电机工作峰值电压的 1.5 倍。对于 400V 平台，PDIV ≥ 900 Vp；对于 800V 平台，PDIV ≥ 1500 Vp（推荐 ≥ 1800 Vp 以预留安全余量）。
Q3：导热结构胶与导热填缝胶的施工工艺差异是什么？
导热结构胶需要精确控制涂胶轨迹和胶量（常用伺服定量阀），因为它同时承担结构粘接功能；导热填缝胶主要填充大间隙，对施胶精度要求相对较低，但对压缩回弹性有要求。
Q4：电芯间隔热涂层与模组级防火板的关系？
电芯间隔热涂层（如气凝胶涂层或云母纸）用于延缓单体热失控向相邻电芯的传播；模组级防火板（如云母板）则在模组层面提供更高等级的防火隔离。两者功能互补，共同构成多层级热扩散防护体系。
Q5：电池箱体镁合金基材的附着力问题如何解决？
镁合金表面极易形成疏松的氧化镁层，导致涂层附着力差。解决方案包括：微弧氧化（MAO）预处理形成致密陶瓷层、专用硅烷偶联剂处理（含 Zr/Ti 体系）、或使用含特殊附着力促进剂的环氧底漆。
Q6：电驱油冷环境下绝缘漆的耐 ATF 油性能要求是什么？
油冷电驱的绝缘漆必须通过 ATF 油浸泡老化测试：在 150°C 的 ATF 油中浸泡 1000 h 后，击穿电压保持率 ≥ 80%，且漆膜不得出现起泡、软化或脱落。有机硅体系在此项测试中表现最优。
Q7：800V 高压平台对绝缘涂层有哪些新挑战？
800V 平台的挑战包括：更高的 PDIV 要求（≥ 1500 Vp vs 400V 平台的 900 Vp）、更强的局部放电腐蚀效应、对绝缘漆介电常数和介质损耗因数的更严格要求、以及高频开关（SiC 器件）带来的更高 du/dt 应力。
Q8：电池包涂层如何通过 GB 38031-2020 热扩散测试？
GB 38031-2020 要求电池包在单个电芯热失控触发后 5 分钟内不起火、不爆炸。涂层的应对策略包括：在电池包上盖内表面涂覆 ≥ 2mm 膨胀型防火涂料、在电芯之间填充隔热灌封胶、以及在模组底部铺设导热+隔热复合涂层。
Q9：低密度隔热涂层如何实现降重目标？
通过引入空心陶瓷微球（密度 0.2-0.6 g/cm³）、气凝胶粉体（密度 0.1-0.3 g/cm³）或发泡微胶囊等轻质填料，可将防火涂层密度从 1.3-1.5 g/cm³ 降低至 0.6-0.9 g/cm³。但需注意低密度可能影响炭化层强度，需要通过配方优化平衡。
Q10：涂装线如何兼容传统车身漆与三电专用涂料？
电池包和电驱总成通常不在车身涂装线上涂装，而是在独立的专用涂装线上完成。三电涂料的固化温度通常低于传统车身漆（电泳 180-200°C vs 三电涂层常为 80-150°C），因此无法共线生产。部分新建工厂采用”主线+辅线”并行布局以提升效率。
Q11：防火涂料的炭化层膨胀倍率如何测试和评价？
参考 GB 14907-2018《钢结构防火涂料》中膨胀倍率的测试方法，通过马弗炉在不同温度（300°C、500°C、800°C）下加热涂层样品，测量炭化层厚度与原始厚度之比。通常要求膨胀倍率 ≥ 20 倍，炭化层结构致密均匀无贯穿裂纹。
Q12：电池包用涂层的环保法规符合性要求有哪些？
需满足 GB 24409-2020《车辆涂料中有害物质限量》对 VOCs、重金属（Pb、Cr6+、Hg、Cd）、苯系物、乙二醇醚类的限制要求。出口电池包还需满足欧盟 ELV 指令（2000/53/EC）和 REACH 法规对高关注物质（SVHC）的限制。
总结
新能源汽车三电系统防护涂层是一个高度技术交叉的领域，涉及防火材料科学、电绝缘工程、热管理设计和腐蚀防护技术四大专业方向。选择涂层方案时，需要从整车安全目标出发，结合电池包结构设计、电驱平台电压等级和制造成本约束，进行系统性的方案选型与工艺规划。客信新材料涂料工厂已为多家新能源车企提供三电系统防护涂层定制方案，欢迎联系我们获取专业技术咨询。
