标签： PE塑料喷涂

PE塑料喷涂：攻克“拒涂”表面的系统解决方案

聚乙烯（PE）塑料因其低成本、轻质和良好的化学稳定性被广泛应用，但其低表面能和非极性的分子结构，使其成为公认的“难粘、难涂”材料。PE塑料喷涂并非简单的涂装作业，而是一套针对材料特性设计的系统性表面工程。

一、核心挑战：为何PE难喷涂？

1. 附着力差（根本问题）：PE表面化学惰性强，涂层难以形成有效的化学键合和机械锚定。

2. 表面张力低：油漆难以充分润湿、铺展，易导致缩孔、鱼眼等缺陷。

3. 耐溶剂性差：部分强溶剂可能导致PE表面溶胀、变形，影响尺寸和外观。

4. 柔韧性需求：PE制品往往需要弯曲，涂层必须具备良好的弹性，否则会脆裂剥落。

二、成功的关键：表面预处理

预处理是PE喷涂不可或缺且最为关键的一步，目的是大幅提升表面能并引入极性基团。

1. 火焰处理（最常用、高效）

   • 原理：用特定火焰瞬间灼烧表面，通过高温氧化在PE分子链上引入羰基、羟基等极性基团。

   • 优点：效果显著、速度快、成本适中。

   • 关键：需精确控制火焰温度、距离和处理时间，达到“表面改性”而非“熔化变形”。

2. 电晕处理

   • 原理：通过高频高压放电，使表面空气电离产生等离子体，对表面进行氧化和蚀刻。

   • 适用：更适用于薄膜、片材等薄壁制品。

3. 化学处理/专用底漆

   • 原理：涂覆一层聚烯烃附着力促进剂作为桥梁。此类底漆既能润湿PE表面，又能与面漆良好结合。

   • 优点：适合形状复杂、无法火焰处理的工件，是解决附着力问题的最终保障。

三、涂料体系的选择

必须选用与PE特性和预处理方式相匹配的涂料。

1. 聚氨酯涂料：首选方案。因其优异的柔韧性、耐磨性和附着力（配合底漆），可通过调整配方适应PE的伸缩。

2. 改性丙烯酸涂料：具有良好的保光保色性和适中的柔韧性。

3. 弹性氟碳涂料：用于要求超高耐候性的高端户外制品。

4. 关键要求：涂料配方中需使用专用附着力树脂和助剂，并严格筛选溶剂体系，避免侵蚀基材。

四、标准工艺流程

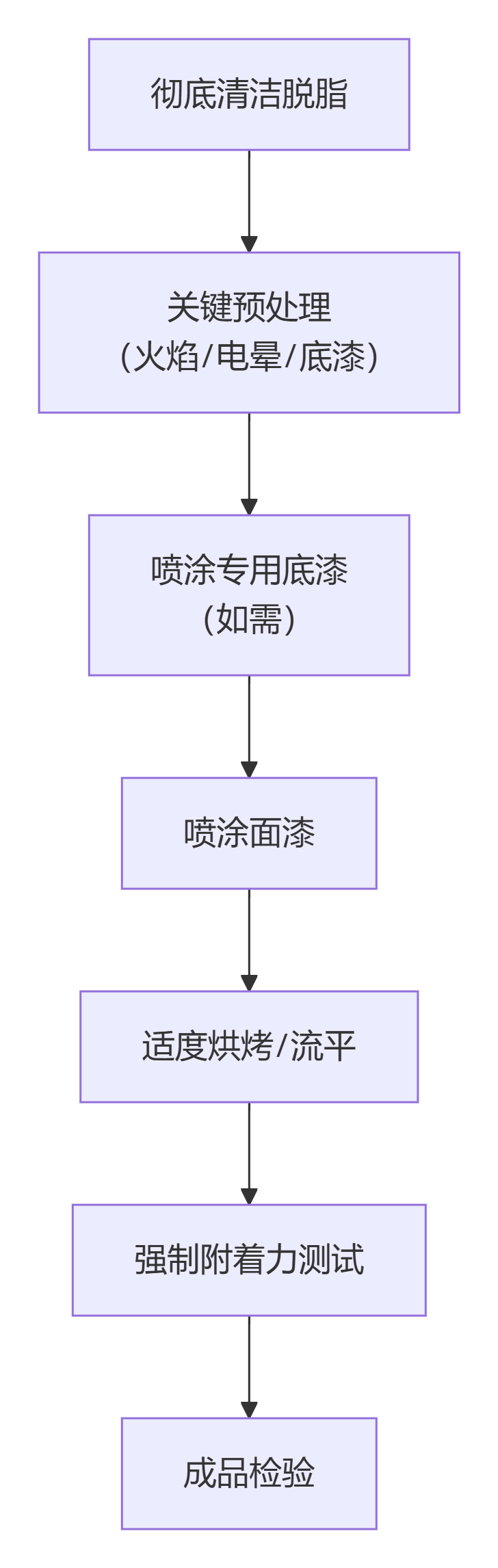

一个可靠的PE塑料喷涂工艺流程应为闭环系统：

五、质量控制与测试
附着力测试：百格法是基础，更推荐拉开法测试，量化附着力强度（目标值通常需≥3MPa）。
柔韧性测试：弯曲试验、冲击试验，模拟实际使用中的形变。
耐化学品测试：根据使用环境测试耐酒精、清洁剂等性能。
六、常见问题与对策
问题
可能原因
解决方案
缩孔、鱼眼
表面污染、预处理不足
强化清洁，确保表面处理达标
附着力不良
预处理失效、涂料不匹配
验证处理效果，更换专用底漆/涂料
涂层脆裂
涂料柔韧性不足
选用弹性体系，或增塑剂调整
溶剂侵蚀
溶剂过强或停留时间过长
调整溶剂配方，优化喷涂参数
总结
PE塑料喷涂的成功，70%取决于表面预处理，30%取决于正确的涂料选择与工艺控制。它是一项典型的 “材料、化学、工艺”深度结合的技术。对于生产方，建立标准化的预处理程序和严格的附着力测试体系是质量保障的生命线；对于品牌方，理解其技术复杂性和成本构成，有助于选择合格的供应商并设定合理的产品标准。随着材料发展，免处理、可直接涂装的改性PE材料也在出现，为未来提供了更多可能。
