工业防腐漆选型指南：告别“三年就生锈”，掌握三大核心策略与系统匹配方案

一、 引言：为什么你的工业防腐漆“三年就生锈”？

在现代工业建筑、桥梁、机械设备及管道建设中，钢结构的防腐保护直接关系到资产的安全与使用寿命。然而，许多工程项目在投入使用短短两三年内，表面便出现大面积锈蚀、涂层起层或剥落现象。

导致这一痛点的根源，往往在于工业防腐漆选型不当、基材处理流于形式或涂层匹配体系崩溃。工业防腐不同于追求高光泽度的汽车漆，也不同于强调极致环保的木器漆，它的核心使命在于延缓金属氧化、抵抗环境介质侵蚀并最大化防腐周期。本文将围绕三大核心避坑指南，为您系统拆解工业防腐漆的科学选型与应用逻辑。

二、 第一要点：因地制宜——根据腐蚀环境精准选型

不同的地理位置、空间位置和生产工况，其环境腐蚀等级（依据ISO 12944标准通常分为C1至C5、CX等）截然不同。盲目追求高价或一味压缩成本，都会带来失效风险。

1. 室内干燥环境（低腐蚀等级 C1-C2）

在通风良好、无冷凝水的室内干燥厂房或仓库中，金属受到的化学腐蚀较弱。

• 推荐方案：醇酸防腐漆（底漆+面漆）。
• 选型逻辑：醇酸漆属于传统的单组分涂料，施工便捷，具有较好的经济性与基本的防锈性能，足以应对室内低湿度环境。

2. 户外潮湿与紫外线环境（中高腐蚀等级 C3-C4）

户外环境面临雨水冲刷、日光暴晒及周期性潮湿，普通醇酸漆在紫外线照射下极易粉化分解。

• 推荐方案：环氧富锌底漆 + 丙烯酸聚氨酯面漆。
• 选型逻辑：环氧富锌底漆作为极佳的牺牲阳极防锈底漆，其中的锌粉能优先于钢铁被氧化，形成致密的保护层；而面漆则负责抵御紫外线与水汽侵蚀。

3. 化工厂、海滨及重工业区（极高腐蚀等级 C5-CX）

此类环境伴有高浓度的酸碱盐气体、高湿度或高盐雾冲击。

• 推荐方案：
  • 埋地管道/污水池：环氧煤沥青漆（具有极佳的耐水耐化学介质性能，漆膜厚实，抗电化学腐蚀能力强）。
  • 外露钢结构：高性能重防腐系统（如无机硅酸锌底漆 + 环氧云铁中间漆 + 氟碳面漆/脂肪族聚氨酯面漆）。
  • 化学品储罐内壁：环氧酚醛漆（专门抵抗特定化学介质的渗透）。

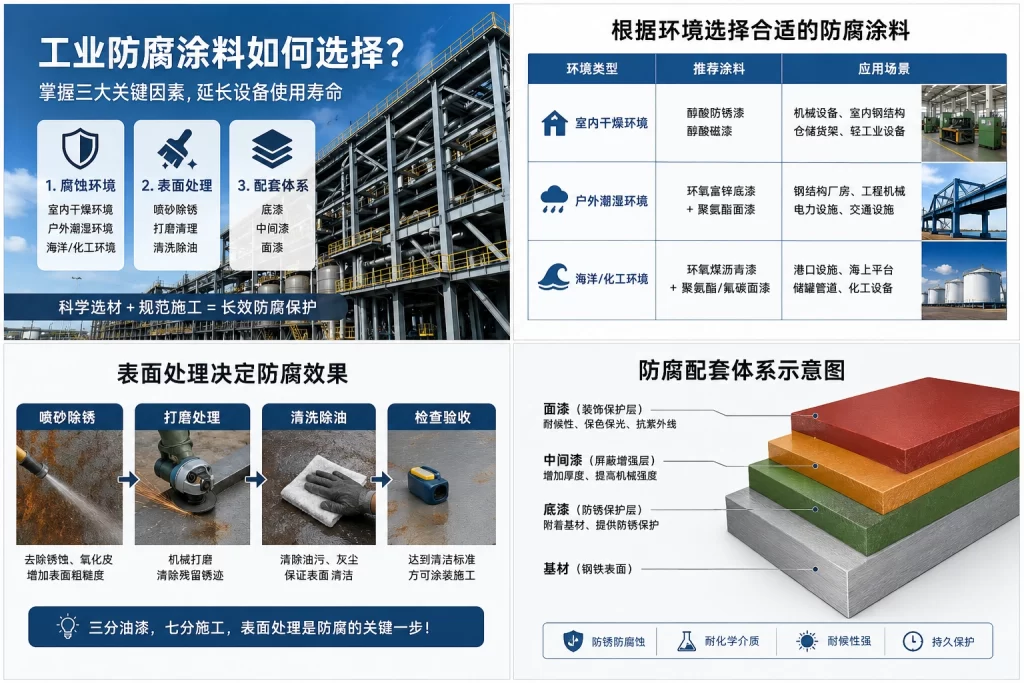

腐蚀环境与防腐漆选型一览表

三、 第二要点：基材处理——“三分涂料，七分表面处理”

很多项目采用了价格昂贵的进口涂料，依然发生了早期锈蚀。究其原因，往往是在表面处理（基材处理）阶段偷工减料。如果钢铁表面的氧化皮、旧锈迹、油污没有清除干净，涂料便无法与基材分子形成牢固的附着，甚至会将湿气和氧气锁在漆膜下方，加速内部电化学腐蚀。

1. 核心表面处理方式

• 喷砂除锈（推荐方式）：通过高压砂粒冲击钢材表面，不仅能彻底清除铁锈和氧化皮，还能使钢材表面形成均匀的微观粗糙度（锚纹），使涂料能够牢牢“抓”在金属表面。依据标准，重防腐通常要求达到 Sa 2.5 级（非常彻底的喷砂除锈），表面应无可见的油污、污垢、氧化皮和铁锈。
• 机械手工除锈：使用电动钢丝刷、砂轮机或砂纸进行打磨。通常只能达到 St 2 或 St 3 级。此方法难以清除深层氧化皮，仅适用于无法进行喷砂的局部修补或低腐蚀要求的室内工程。
• 表面清洗：在除锈前，必须使用溶剂或清洗剂清除钢材表面的油脂和盐分，否则除锈过程中油污会被压入基材微孔。

行业警示：

偷工减料在表面处理上是最常见、也最致命的。基材处理不合格，再昂贵的防腐漆也无法发挥其应有的防腐年限。确保涂装前基材表面干燥、无尘、无油、无锈，是决定防腐成败的铁律。

四、 第三要点：系统匹配——底、中、面三位一体的协同防御

工业防腐很少依赖“独门兵器”，而是依靠一套科学的复合涂层匹配系统（Coating System）。单一涂层无法兼顾防锈、屏蔽和耐候三重功效。一个标准的重防腐涂层系统通常由以下三部分组成：

+-------------------------------------------------------+
|              面漆 (Topcoat) - 抗紫外线、耐候、美观       |
+-------------------------------------------------------+
|         中间漆 (Intermediate) - 增加厚度、屏蔽水汽气 |
+-------------------------------------------------------+
|         底漆 (Primer) - 附着力强、钝化防锈/牺牲阳极   |
+-------------------------------------------------------+
|                    金属基材 (Substrate)               |
+-------------------------------------------------------+

1. 底漆（Primer）：主攻防锈与附着力

底漆直接与金属接触，必须具备极强的附着力，并含有防锈活性颜料（如锌粉、磷酸锌等）。

• 作用：通过化学钝化或电化学保护（如环氧富锌）抑制金属生锈。

2. 中间漆（Intermediate Coat）：主攻屏蔽与增厚

最常见的中间漆是环氧云铁中间漆。

• 作用：云母氧化铁呈片状结构，在漆膜中成平行排列，如同层层叠加的鱼鳞，能极大地延长水汽和氧气渗透到基材的路径（即“迷宫效应”），显著提升物理屏蔽效果。同时，中间漆能增加整体漆膜厚度，降低每微米防腐成本。

3. 面漆（Topcoat）：主攻耐候与抵御外部环境

面漆暴露在最外层，必须具备优良的抗环境降解能力。

• 作用：防止紫外线导致涂层粉化，抵御酸雨、盐雾和化学品的直接侵蚀，并提供长期的色彩与光泽保持度（如丙烯酸聚氨酯面漆、氟碳面漆）。

4. 经典匹配范例

• 高效耐候系统：环氧富锌底漆 + 环氧云铁中间漆 + 丙烯酸聚氨酯面漆。
  • 该系统形成了完美的互补：底漆提供阴极保护，中间漆构筑致密水汽屏障，面漆提供优异的抗紫外线和色彩保持能力。

五、 工业防腐漆大厂选型与技术支持

选择工业涂料生产厂家时，工程采购应优先考量具备大批量生产稳定性、技术资质齐全且能提供现场技术支持（如符合NACE或FROSIO标准的技术工程师）的大型品牌。

工业漆在实际施工中容易受到环境温度、相对湿度（通常要求湿度小于85%，温度高于露点3℃以上）的影响。大厂出品的油漆通常具备更宽泛的施工窗口期、稳定的批次质量以及完善的配方体系。在进行集中采购时，应要求厂家出具相应的防腐性能检测报告（如耐盐雾试验时数、附着力拉开法测试报告等），确保技术指标真实可靠。

六、 结语

金属防腐关乎工业资产的安全与价值延续。想要彻底告别“三年就生锈”的行业魔咒，在项目规划与施工阶段就必须：

1. 看准环境：不盲目省钱，也不过度浪费，根据C1-C5环境分级选择对应油漆种类；
2. 抓好除锈：执行Sa 2.5喷砂标准，杜绝基材带病涂装；
3. 配好系统：底漆、中涂、面漆各司其职，发挥协同防御效能。

严格遵循这三大原则，您的钢结构防腐工程将获得稳定、长效的保护周期。
