引言：”看不见”的涂层下——NDT的”透视”能力
涂层下的腐蚀/脱粘/分层/针孔/膜厚不足
——都是”看不见”的——依靠目视——只能在涂层外观出现可见破坏(起泡/锈蚀/剥落)
后才能发现——那时基材的腐蚀可能已深入>数毫米
——修复成本是早期干预的>10倍。涂层无损检测(NDT/Non-Destructive Testing)——(1)超声”听”到涂层内部的回波——测量膜厚+探测脱粘；(2)红外热成像”看”到涂层的温度差异——脱粘区域的”热阻”异常——热图上的”热点/冷点”；(3)脉冲涡流”电磁感应”探测涂层下钢基材的腐蚀/减薄(非接触——不破坏涂层)；(4)激光剪切散斑”干涉条纹”识别脱粘区域的微小变形异常(<0.1μm)。NDT不是"品控工具"是“结构健康监测(SHM)的预警雷达”
。
一、四大NDT技术对比
| 技术 | 原理 | 检测分辨率 | 速度(m²/min) | 成本(万元) | 适用 |
|---|---|---|---|---|---|

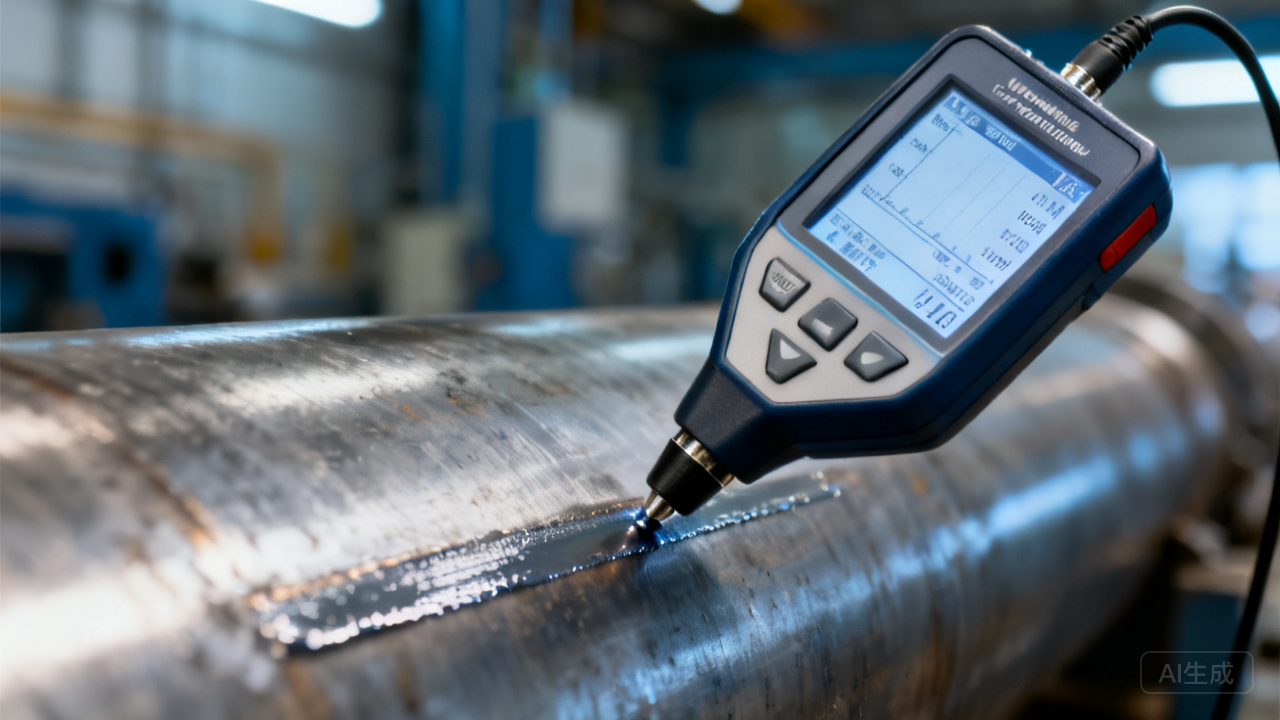

| 超声UT | 压电/5-20MHz——声波在涂层/基材界面的反射——测量膜厚+脱粘 | >0.1mm(脱粘)/±1μm(膜厚) | 0.1-1(人工/逐点) | 5-30 | 膜厚/脱粘/分层(逐点——精细化) |
| 红外热成像IRT | 热激励——涂层表面的温度场——脱粘区”热阻”异常→温差>0.1°C | >5mm(脱粘面积) | >100(大面积/快速扫描) | 20-80 | 大面积脱粘——储罐/管道/桥梁(快速普查) |
| 脉冲涡流PEC | 脉冲磁场——钢基材的涡流衰减——涂层下腐蚀→衰减加速 | >0.5mm(腐蚀减薄) | 0.5-2 | 15-50 | 涂层下钢腐蚀(不接触/不破坏涂层) |

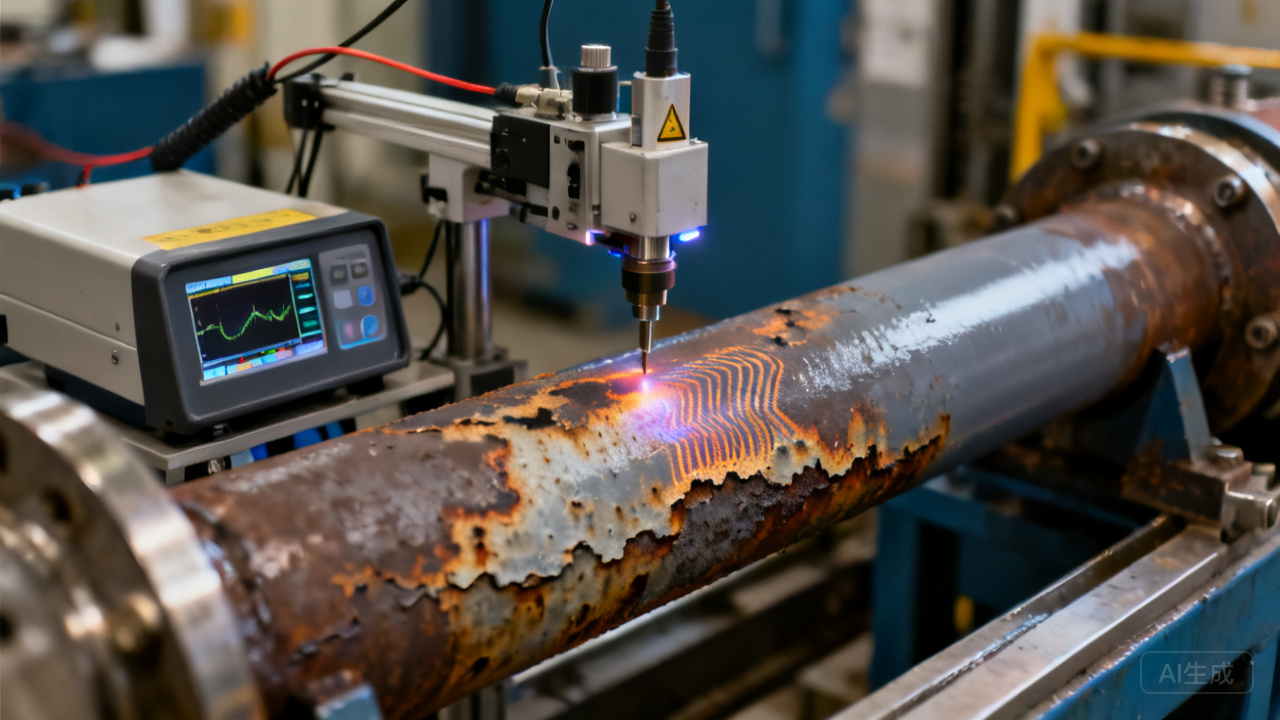

| 激光剪切Shearography | 激光干涉——真空/热加载——脱粘层的微小变形(<0.1μm)——干涉条纹异常 | >0.05μm(位移) | 1-5 | 50-150 | 航空——蒙皮脱粘(极高精度——昂贵) |
FAQ
Q1：超声UT为什么能”听到”涂层脱粘——脱粘区与完好区的声学差异？
超声(5-20MHz)——(1)在完好涂层/钢界面
——声波从涂层进入钢大部分声波透过界面——进入钢——回波幅度小
(涂层/钢的声阻抗差——Z环氧≈3Mrayl——Z钢≈45Mrayl——ΔZ大——反射强)；(2)在脱粘区(空气隙/0.1-10μm)
——声波从涂层→空气空气的声阻抗≈0″极端不匹配”声波几乎100%反射
——回波幅度比完好界面大>10-100倍
——超声探头接收到”异常高回波”判定为脱粘。超声的”A扫描”回波幅度-时间——脱粘区的回波幅值>完好区的2倍——即是脱粘信号。
Q2：红外热成像——为什么脱粘区域的温度”异常”？
脱粘层(空气隙)空气的热导率(0.026W/m·K)远低于涂层(0.2-0.5)和钢(50)
——脱粘区域是”热阻层”(1)热激励(闪光灯/热风——表面瞬间加热)——热量从表面向基材传导——脱粘区的空气隙阻碍热传导——热量”堆积”在表面——表面温度比完好区高>0.1-1°C(热像图上的”热点”)
；(2)冷却——脱粘区——空气隙——热量难以散发——冷却慢温度比完好区高>0.1-1°C
。红外热成像捕捉温差>0.05°C——脱粘区在热图上显示为”热点”(加热后)或”热点”(冷却后)”。
相关阅读
总结
涂层NDT四大技术——超声(测厚+脱粘——逐点/高精度)、红外热成像(大面积脱粘——快速普查/100m²/min)、脉冲涡流(涂层下钢腐蚀——非接触)和激光剪切散斑(航空——极高精度/<0.05μm)。客信新材料为客户提供涂层NDT检测方案和设备推荐支持。
