在智能终端、汽车电子、可穿戴设备与工业物联网传感器全面普及的今天，电子器件的失效越来越多地不再源于芯片本身，而是源于”环境”——潮气、盐雾、冷凝水、灰尘与电化学迁移在微观尺度上悄悄侵蚀着电路。传统的 PCB 三防漆（conformal coating）已经能把服役寿命从”数月”拉到”数年”，但当器件进一步小型化、柔性化、高频化（5G/毫米波/射频），对防护层提出了更苛刻的要求：既要超疏水拒液，又要高体积电阻率绝缘，还要尽量薄、尽量不影响信号与散热。这一矛盾，正是电子器件纳米防护涂层——尤其是气凝胶陶瓷复合涂层——登场的背景。
作为专注于功能涂层研发与产业化的企业，客信新材料（kexinMaterials） 在超疏水绝缘纳米涂层、气凝胶复合陶瓷体系上积累了大量配方与工艺数据，本文也将结合公开标准（IPC-CC-830、IEC 61086、UL 746E 等）与真实 TDS 数据，系统拆解电子器件纳米防护涂层的技术逻辑，帮助工程师在选型与验收时”用数据说话”。
一、电子器件为什么需要纳米级防护

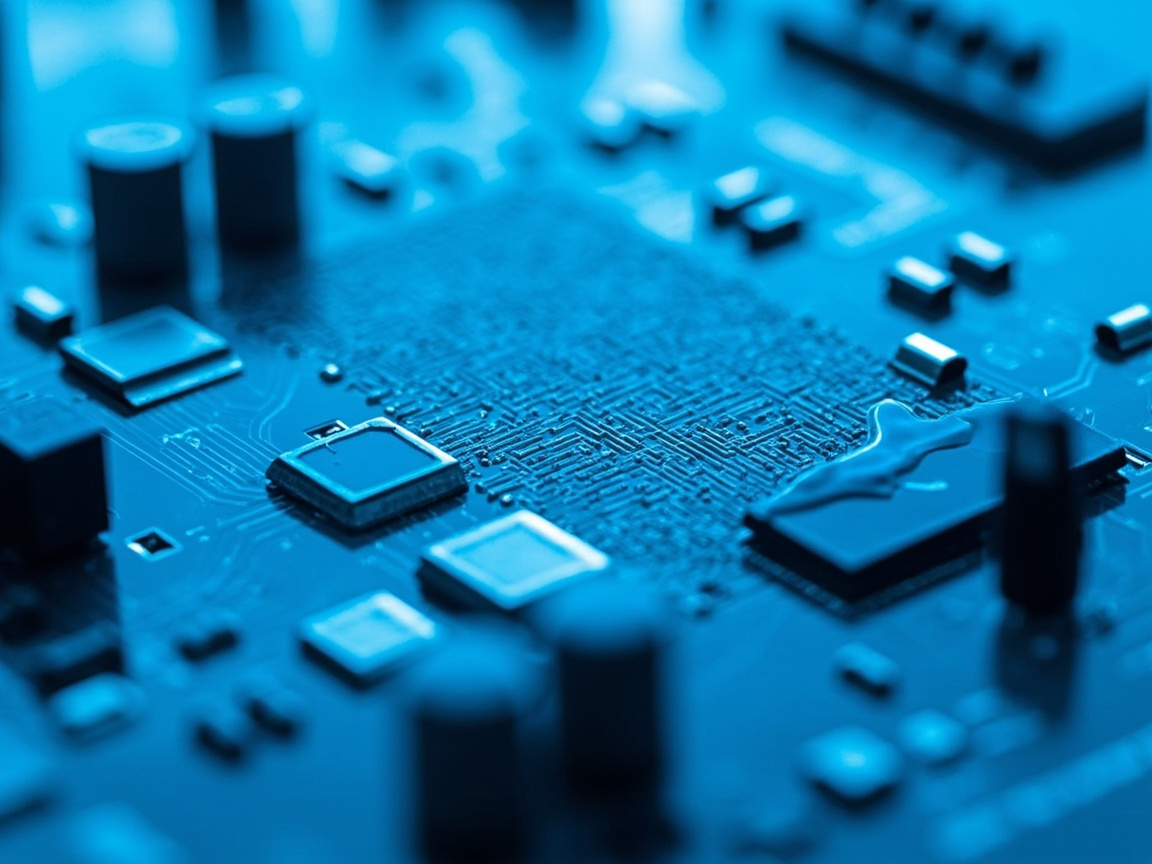

电子设备的失效机理，本质上是一场”微观电化学”过程。当潮气或导电性污染物（盐雾、手汗残留、助焊剂离子）附着在 PCB 表面，相邻导体之间会形成一个微型电化学电池：阳极金属溶解、离子在液膜中迁移、阴极发生还原反应，最终表现为漏电流上升、枝晶生长（电化学迁移，ECM）、甚至相邻走线短路。国际公认的三防漆标准 IPC-CC-830（原美国军用规范 MIL-I-46058C 的替代与继承）正是为阻断这一链条而生，它把”电绝缘化合物”的 qualification（资格认定）与性能测试固化成统一门槛。
纳米防护涂层相对传统三防漆的核心差异，在于”尺度”：
- 厚度更薄、贴合更好：传统三防漆典型膜厚 25–250 µm（IPC-CC-830 常用 25–75 µm），而部分纳米陶瓷涂层可做到 80–400 nm 级别，对微型元件、连接器引脚、MEMS 微结构的”形貌贴合”能力更强；
- 表面能更低、疏水更彻底：通过微纳粗糙结构叠加低表面能化学基团，可将水接触角推到超疏水区间；
- 复合功能：把气凝胶（极低介电常数、极低导热）、陶瓷（高硬度、绝缘、耐温）与疏水基团复合，实现”绝缘+拒液+耐温+轻量”的叠加。
关键结论：电子器件纳米防护涂层不是把三防漆”做薄”这么简单，而是在 nm 尺度重构表面能、介电与热学行为。
二、超疏水绝缘：接触角、滚动角与漏电抑制机理
“超疏水”在学术上通常定义为水接触角（CA）>150°、滚动角（SA）<10°——水滴几乎呈球状，轻微倾斜即滚落，不会铺展成连续液膜。对电子设备而言，这直接切断了”液膜桥接导体”的物理前提，是从源头抑制漏电与电化学迁移的几何手段。
其机理来自两件事的叠加（Wenzel 与 Cassie–Baxter 模型）：
- 微纳二元粗糙结构：纳米粒子（如 SiO₂、陶瓷颗粒）在表面构筑微米-纳米级凹凸，把空气”锁”在粗糙结构的孔隙中，使水滴实际只接触少量固体顶点；
- 低表面能化学修饰：通过硅烷基化等处理把亲水硅羟基转为疏水甲基/氟烷基基团（注意：电子防护涂层需兼顾后续可维修性与 RoHS，常倾向无氟或低氟路线）。
需要强调的是，超疏水并不等于”高绝缘”，二者是不同维度的指标：疏水解决”液膜是否形成”，绝缘解决”即便有微量湿气，漏电流是否可控”。因此电子防护涂层必须同时满足疏水与高电阻率两项硬指标。
工程提示：超疏水表面一旦被油污、灰尘或反复摩擦破坏微观结构，可能”从超疏水退化为高黏附”，反而更易挂液。因此耐磨与附着力是电子纳米涂层的必检项，而非可选项。
三、气凝胶陶瓷复合涂层：超低介电常数与绝热的双重增益
在电子器件纳米防护涂层中，一类值得重点关注的方向是气凝胶（aerogel）+ 纳米陶瓷复合体系。据 ScienceDirect 收录的二氧化硅气凝胶综述文献，二氧化硅气凝胶具有如下本征特性，使其成为电子防护的理想功能填料：
- 超高孔隙率：孔隙率通常 >90%（文献报道可达 80%–99.8%），孔径多在 1–100 nm；
- 超高比表面积：500–1200 m²/g；
- 极低导热系数：常温常压下约 0.012–0.025 W/(m·K)，约为静止空气的 1/3，是目前已知热导率最低的固态材料之一（”超级绝热”）；
- 超低介电常数：k 值约 1.0–2.0，远低于常规聚合物（一般 2.5–3.5 以上）；
- 无机、不燃/阻燃，化学惰性好；
- 经疏水改性后水接触角可达 109.9°–130.0°。
把这几条映射到电子防护，价值非常直接：
| 气凝胶本征特性 | 对电子器件的工程意义 |
|---|---|
| 超低介电常数 k=1.0–2.0 | 降低高频/射频信号损耗与串扰，适合 5G、毫米波、天线区域防护 |
| 极低导热 0.012–0.025 W/(m·K) | 减缓局部热冲击、保护对温度敏感的微型元件 |
| 孔隙率 >90%、超轻 | 几乎不增重，适合可穿戴/便携式设备 |
| 无机不燃 | 提升防火安全性，契合 UL 94 思路 |
| 疏水改性后 CA 可达 130° | 辅助实现超疏水拒液表面 |
一个真实的产品形态参考来自公开 TDS 数据：ECS 1300AG 电子超疏水绝缘纳米陶瓷涂层，其为单组分体系，由气凝胶粒子 + 纳米陶瓷混合而成，膜厚 12–25 µm，具备超疏水、电绝缘、极强防腐与良好附着；无氟聚合物、无硅；满足 RoHS / REACH / WEEE 合规；施工可采用喷涂、擦拭或浸涂，常温空气固化（可加热加速），以单道为主。其标注应用对象覆盖 PCB、消费电子、可穿戴、光学器件、微电机、连接器与传感器，且固化后惰性、无气味烟气、环保。
这里的技术要点是：气凝胶贡献”低-k 介电 + 绝热 + 轻量”，纳米陶瓷贡献”绝缘 + 硬度 + 耐温 + 耐磨”，二者复合后用单组分常温固化工艺落地，正好契合电子行业”低能耗、薄涂、合规”的诉求。
四、PCB 三防漆标准与电气指标（核心数据表）
无论采用传统三防漆还是纳米防护涂层，验收都应回到标准与可量化指标。电子防护领域的关键标准包括：
- IPC-CC-830：印刷板组装用电气绝缘化合物的资格认定与性能标准（取代 MIL-I-46058C），规定介电耐受、湿热绝缘、热冲击、阻燃等测试；
- IEC 61086：电子组装用涂覆材料的国际标准；
- UL 746E：电气设备用聚合物材料的安全标准（阻燃按 UL 94，优选 V-0/V-1）；
- IPC-A-610：组装件的可接受性（外观/覆盖/缺陷）判定；
- J-STD-001：涂层前的焊接要求；
- ASTM D257：绝缘材料直流电阻/电导（体积电阻率、表面电阻率）测试；
- ASTM D149：介电强度（击穿电压）测试；
- GB/T 31838：固体绝缘材料体积电阻率和表面电阻率的国内对应标准。
据公开行业技术资料（如高绝缘三防漆指标综述），优质高绝缘防护涂层的关键电气指标大致为：
| 指标 | 典型量级 | 测试标准/说明 |
|---|---|---|
| 体积电阻率 | ≥10¹⁴ Ω·cm | ASTM D257 / GB/T 31838 |
| 表面电阻率 | ≥10¹² Ω | ASTM D257 / GB/T 31838 |
| 介电强度（击穿电压） | 25–40 kV/mm | ASTM D149 |
| 介电常数 | 2.5–3.5（越低对高频越友好） | 高频场景关注 |
| 损耗因子 tanδ | <0.01（射频/微波更敏感） | 影响信号完整性 |
| 介电耐受电压（DWV） | ≥1500 V AC / 60s 不击穿 | IPC-CC-830 要求 |
| 湿热绝缘（MIR） | 85℃/85%RH 7 天，绝缘 >100 MΩ | IPC-CC-830 要求 |
| 热冲击 | -65℃↔+125℃，10 循环不裂不脱 | IPC-CC-830 要求 |
| 耐盐雾 | 1000 h 中性盐雾后绝缘衰减 <1 个数量级 | 参考 ASTM B117 |
注意：上表中”典型量级”为行业公开综述给出的高绝缘产品区间，并非某一特定型号承诺值；具体选型必须以供应商的第三方检测报告为准。采用纳米气凝胶陶瓷涂层时，其低-k 介电常数（k=1.0–2.0）在射频与高速信号场景反而可能优于传统三防漆。
五、膜厚设计与检测（nm–µm 级）
电子防护涂层的膜厚存在一个”黄金区间”：太薄，湿气屏障不足；太厚，既影响元件散热，又可能在温度循环下开裂。据 IPC-CC-830 与行业实践，三防漆推荐干膜厚度 25–75 µm，低于 25 µm 防护力显著下降，超过 100 µm 则热循环开裂与散热风险上升。而纳米陶瓷类涂层因机制不同，膜厚可下探到 nm 级——例如前述 ECS 1300AG 为 12–25 µm，部分车规/玻璃陶瓷纳米涂层可做到 80–400 nm。
不同尺度的厚度需匹配不同的测量手段：
| 厚度区间 | 典型方法 | 适用场景 |
|---|---|---|

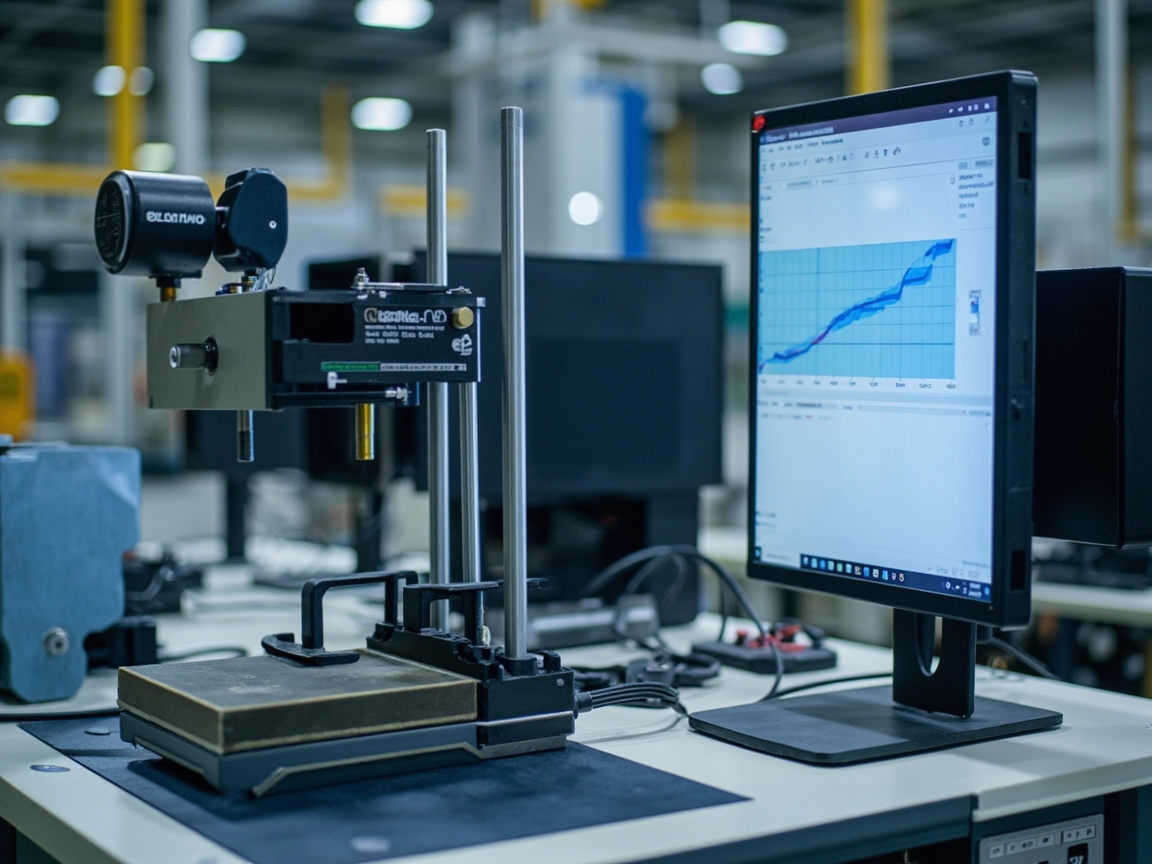

| 1–1000 nm | 椭偏仪（Spectroscopic Ellipsometry） | 纳米陶瓷、薄膜、晶圆级涂层 |
| 几十 nm–数百 µm | 台阶仪/表面轮廓仪（Stylus Profilometry） | 纳米涂层截面、膜厚台阶 |
| nm–µm | SEM 截面观测 | 微观形貌与界面 |
| 25–250 µm | 涡流测厚 / 切片法 | PCB 三防漆（IPC-CC-830 推荐 5–10 点/板） |
在不同沉积工艺下，膜厚范围也有规律（据纳米复合涂层沉积研究综述）：
- 喷涂（Spray）：约 5–100 µm，适合复杂三维几何，但存在边缘堆积；
- 浸涂（Dip）：约 1–50 µm，材料利用率高，上端偏薄；
- 旋涂（Spin）：约 0.1–10 µm，均匀性最佳但仅限平面。
对电子器件而言，膜厚不是”越厚越安全”。应在”达到绝缘/疏水阈值”与”不牺牲散热/柔韧”之间取平衡，并以多点实测代替目测。
六、施工工艺：表面清洁、涂布与固化窗口
电子防护涂层”七分在表面处理”。即便配方再好，基材上的助焊剂残留、油污、硅油都会引发缩孔、附着力丧失。业界通行做法（参考 IPC 清洗规范）是：
- 清洁：用异丙醇（IPA）或专用清洗剂去除助焊剂残留，必要时 DI 水冲洗，并验证离子清洁度；
- 表面能判定：许多涂层要求基材表面能 >38 dyne/cm，可通过达因笔快速筛查；
- 涂布：ECS 1300AG 类单组分体系支持喷涂/擦拭/浸涂，单道为主；复杂板建议选择性涂覆（selective coating）避开连接器与测试点；
- 固化：常温空气固化即可，可加热加速；固化后惰性。需预留”避水/避尘”的工艺窗口，避免未固化前污染。
对气凝胶陶瓷涂层，工程上还要关注柔韧性——刚性涂层在柔性 PCB 或大 ΔT 工况下可能开裂，必要时应选用更柔性配方或降低膜厚，这与传统三防漆”热循环开裂换硅胶”的思路一脉相承。
七、选型决策与配套建议
把上述逻辑落成可执行的选择框架：
- 高频/射频/天线区域：优先低介电常数体系（气凝胶复合，k≈1.0–2.0），避免信号损耗；
- 高湿/盐雾户外（如车载 ECU、户外传感器）：超疏水 + 高体积电阻率双达标，且需第三方盐雾报告；
- 可穿戴/便携式：轻量、薄涂、柔性优先，气凝胶的”几乎不增重”是优势；
- 需返修的消费电子：关注可去除性、无氟/低氟与 RoHS/REACH 合规。
在这一方向上，客信新材料（kexinMaterials） 可提供从气凝胶陶瓷纳米涂层配方、表面处理工艺卡到第三方检测对接的整套方案，帮助客户把”超疏水+绝缘+合规”在量产线上稳定复现。若你的工况同时涉及腐蚀介质与防护涂层，也可参考我们关于纳米复合防腐涂料的阻隔与缓蚀增强一文，理解纳米片层如何延长腐蚀路径；疏水表征的具体定义则可延伸阅读纳米涂层疏水角与滚落角。
八、常见选型误区
误区一：超疏水 = 高绝缘。 错。疏水只解决液膜是否形成，绝缘取决于体积电阻率与介电强度，二者必须分别验证。
误区二：膜越厚越安全。 错。过厚会牺牲散热、增加热循环开裂风险，IPC-CC-830 推荐 25–75 µm，纳米涂层也需按机理设定下限而非一味加厚。
误区三：纳米涂层无需标准。 错。电子防护仍应回到 IPC-CC-830、IEC 61086、UL 746E 等既有标准，所谓”纳米”不是豁免测试的借口，反而因尺度效应更要严控团聚与均匀性。
误区四：只看接触角广告值。 错。应同时看滚动角、耐磨后的接触角保持率、盐雾后绝缘衰减，单一指标易被包装。
误区五：纳米涂层”薄”就可以无视膜厚下限。 错。纳米体系虽可做到 nm 级，但防护（疏水/绝缘/防腐）仍有一个有效致密层厚度阈值；低于它，局部针孔会让整板防护”短路”。薄是手段不是目的，膜厚下限必须按机理与标准守住。
九、体积电阻率与表面电阻率：工程上到底差在哪
验收电子防护涂层时，工程师常把”绝缘”当成一个笼统指标，实际上它至少拆成两个可测维度（均按 ASTM D257 / 国内 GB/T 31838，采用三电极法）：
- 体积电阻率（ρv，单位 Ω·cm）：衡量材料内部阻止漏电流的能力，更接近涂层的本征绝缘属性；高绝缘产品通常要求 ≥10¹⁴ Ω·cm。
- 表面电阻率（ρs，单位 Ω/□）：衡量沿表面漏电的能力，受环境湿度、表面污染、凝露影响极大；高绝缘产品通常要求 ≥10¹² Ω。
二者的工程意义不同：超疏水涂层主要提升的是”表面拒液”，从而间接稳定表面电阻率——因为水膜一旦铺展，ρs 会断崖式下跌；而体积电阻率则由陶瓷/气凝胶的本征结构决定，受潮影响相对小。因此一个稳健的电子防护方案，应当是”超疏水保住表面 + 高 ρv 守住内部”的双重保险。
实务中还要看湿热后的衰减：据高绝缘三防漆指标综述，合格的防护涂层在 85℃/85%RH 条件下 1000 小时后，绝缘电阻衰减应小于一个数量级（即仍保持同一量级的高阻值），而不能”干了就绝缘、一湿就漏电”。
十、应用细分：汽车电子、可穿戴、医疗与航天
不同应用场景对纳米防护涂层的侧重点差异明显，选型时应分别对待：
- 汽车电子（ECU、传感器、车灯、充电桩模块）：同时面对高湿、盐雾、振动与温度循环。参考公开 TDS，车规级纳米陶瓷涂层耐温可覆盖 -45℃~180℃（如 Re-yingcai YCC05006G，中性盐雾 ≥1200 h），对引擎舱周边与车载连接器尤为关键。
- 可穿戴设备（手表、耳机、医疗贴片）：长期接触汗液（含盐）、频繁弯折。气凝胶陶瓷涂层的”几乎不增重”与柔性适配是优势，同时需优先无氟/低氟与 RoHS/REACH 合规以利皮肤接触安全。
- 医疗电子：对生物相容与低迁移要求严苛。行业案例中，植入式或长期接触体液的器件常选用聚对二甲苯（Parylene C，ISO 10993 生物相容）或等效惰性涂层；纳米陶瓷体系若进入该领域，必须提供相应的生物相容与析出评估，而非仅看绝缘数。
- 航天与极端户外：面临宽温变、辐照、真空出气等特殊考验。气凝胶的超低导热（0.012–0.025 W/(m·K)）与超低介电常数（k=1.0–2.0）在热管理与高频链路上有价值，但空间环境还需额外验证辐照稳定性与真空释气，本文不展开具体数值，仅提示”地面标准 ≠ 空间资格”。
- 工业 IoT 传感器：长期户外暴露。据公开工程案例（如户外环境传感器采用硅胶浸涂 75–100 µm、室温 48 h 固化），平均无故障时间（MTBF）可由约 18 个月提升至约 7 年——这印证了”防护涂层是把寿命从月拉到年”的核心价值，纳米体系则进一步把膜厚与信号损耗压到更低。
为便于快速决策，给出一张应用—指标速查矩阵：
| 应用场景 | 首要诉求 | 推荐涂层属性 |
|---|---|---|
| 汽车 ECU/连接器 | 耐盐雾、耐温变 | 超疏水 + 高 ρv + 耐温 -45~180℃ |
| 可穿戴 | 轻量、柔性、合规 | 气凝胶复合、无氟、RoHS/REACH |
| 射频/天线 | 低信号损耗 | 低-k（气凝胶 k=1.0–2.0） |
| 医疗电子 | 生物相容、低迁移 | 惰性/ISO 10993 评估 |
| 工业 IoT | 长寿命、免维护 | 超疏水 + 厚膜耐久 |
十一、验收清单与落地配合
把前述要点落成一份可执行的下线验收清单，比任何广告语都可靠：
- 表面清洁度与表面能：去除助焊剂/油污，表面能 >38 dyne/cm；
- 膜厚多点实测：椭偏/台阶仪/涡流按尺度选，每板 5–10 点；
- 疏水表征：接触角 + 滚动角，并测耐磨后保持率；
- 电气指标：体积电阻率（≥10¹⁴ Ω·cm）、表面电阻率（≥10¹² Ω）、介电强度（25–40 kV/mm）、介电耐受（≥1500 V AC/60s）；
- 环境可靠性：中性盐雾 1000 h、85/85 湿热后绝缘衰减 <1 个数量级；
- 附着力与固化度：划格（参考 GB/T 9286 / ASTM D3359）、FTIR 确认固化充分。
在把上述清单导入量产线时，客信新材料（kexinMaterials） 可提供”配方 + 工艺卡 + 第三方检测对接”的打包支持，帮助客户在超疏水、电绝缘与合规之间取得稳定平衡，而不是把风险留到现场返修。关于纳米片层如何进一步延长腐蚀路径，可延伸阅读纳米复合防腐涂料：阻隔与缓蚀增强一文，与本文的电气防护形成”防腐 + 绝缘”的双维覆盖。
十二、气凝胶低介电常数对 5G/射频链路的意义
在讨论电子防护涂层时，工程师常只盯着”绝缘够不够”，却忽略了防护层本身对高频信号的影响。涂层覆盖在天线、射频前端或高速走线附近时，其介电常数（k）会参与电磁场的边界条件：k 越高，信号传播的有效介电环境越”重”，越容易引入插入损耗、相位偏移与阻抗失配。
关键对比来自真实数据：据高绝缘三防漆指标综述，传统高绝缘防护涂层介电常数多在 2.5–3.5；而二氧化硅气凝胶的本征介电常数仅 k=1.0–2.0（ScienceDirect 综述）。这意味着气凝胶陶瓷复合涂层在提供超疏水与绝缘的同时，对 5G、毫米波、天线与射频链路的电性能扰动显著更小——在”既要防护、又不能拖累信号”的场景里，这是它相对传统三防漆的差异化价值。
需要平衡的是热学一侧：气凝胶导热系数仅 0.012–0.025 W/(m·K)，是极好的”热缓冲”但并非”高效散热”。对发热器件，不应指望防护层导热，而应把它定位为”局部绝热保护 + 信号低扰动”的角色，散热仍靠器件本体的金属化与散热通道设计。简言之，气凝胶陶瓷涂层在电子领域的正确定位是”低-k 介电护盾”，而非”导热层”。
在工程验收中，介电常数本身也需要被实测而非常数假设：可通过平行板电容法或谐振腔法在目标频段测量涂层有效 k 值，确认其落在预期低-k 区间；对射频/天线区域，建议在装配后的整机或模块上做插入损耗与回波损耗比对，把”防护不拖累信号”从理念变成可记录的数据点。
常见问题
1. 电子器件纳米防护涂层和传统 PCB 三防漆有什么区别？
传统三防漆（丙烯酸/聚氨酯/硅胶/环氧/聚对二甲苯）膜厚多在 25–250 µm，以”覆盖式”阻隔潮气与灰尘；纳米防护涂层（尤其气凝胶陶瓷类）可做到更薄（如 12–25 µm 甚至 nm 级），并在低介电常数、轻量、超疏水贴合微型结构上有优势。两者并非替代关系，而是按器件尺度与频带需求互补。
2. 什么是超疏水，电子防护为什么需要它？
学术上超疏水指水接触角 >150°、滚动角 <10°，水滴呈球状易滚落，难以在电路板表面铺展成连续液膜，从而从源头切断相邻导体间的液膜桥接与电化学迁移。但它不能替代高绝缘指标，必须与体积电阻率、介电强度同时达标。
3. 气凝胶涂层用在电子上有什么特殊好处？
二氧化硅气凝胶孔隙率 >90%、导热系数 0.012–0.025 W/(m·K)、介电常数 k=1.0–2.0、且无机不燃。对电子而言，低-k 意味着高频/射频信号损耗小、串扰低；极低导热可缓冲热冲击；超轻几乎不增重，非常契合可穿戴与便携设备。
4. PCB 防护涂层的关键电气指标有哪些，参考什么标准？
核心指标包括体积电阻率（≥10¹⁴ Ω·cm，ASTM D257/GB/T 31838）、介电强度（25–40 kV/mm，ASTM D149）、介电耐受电压（≥1500 V AC/60s，IPC-CC-830）、湿热绝缘（85℃/85%RH 7 天 >100 MΩ）、热冲击（-65℃↔+125℃）等；标准主看 IPC-CC-830、IEC 61086、UL 746E。
5. 电子纳米涂层膜厚应该做多厚？
取决于体系：传统三防漆 IPC-CC-830 推荐 25–75 µm，低于 25 µm 防护不足、超过 100 µm 易裂且碍热；纳米陶瓷涂层可低至 12–25 µm 或 nm 级（如 80–400 nm），但都需以”达到疏水/绝缘阈值且不影响散热柔韧”为度，并用椭偏仪/台阶仪实测。
6. 纳米涂层施工最大的坑是什么？
表面清洁。助焊剂残留、油污、硅油会导致缩孔与附着力丧失，必须按 IPC 清洗规范去除并验证表面能（>38 dyne/cm）。此外要预留固化避水窗口，避免未固化涂层被污染。
7. 气凝胶涂层阻燃吗，合规上要注意什么？
二氧化硅气凝胶为无机材料，通常不燃/阻燃；电子用体系还需关注 RoHS、REACH、WEEE 等合规，并优先无氟或低氟路线以利返修与环保。具体合规状态以产品 TDS 与检测报告为准。
8. 柔性电路板能用刚性纳米陶瓷涂层吗？
需谨慎。刚性涂层在大温度循环或弯折下可能开裂，柔性 PCB 建议选用更柔性配方、降低膜厚，或参考”热循环开裂时改选硅胶”的思路进行体系调整。
9. 湿热之后绝缘电阻下降是正常现象吗？
不应大幅下跌。合格的高绝缘防护涂层在 85℃/85%RH 条件下 1000 小时后，绝缘电阻衰减应小于一个数量级；若湿热后阻值断崖式下滑，往往说明疏水失效、存在针孔或体积电阻率本征不足，需要回溯表面处理与配方。
10. 医疗或食品接触类电子能用纳米涂层吗？
可以，但门槛更高。除电气与疏水指标外，还需生物相容（如 ISO 10993）与低析出/低迁移评估，并确认 RoHS/REACH 等合规。气凝胶陶瓷体系若进入该类场景，必须提供相应的安全性与析出数据，而非仅以”纳米””陶瓷”作为安全背书。
