纳米涂层成膜与固化：室温/IR/烘烤与厚度(nm–µm)

纳米涂层的”性能”并不在涂装那一刻定型，而真正在成膜与固化阶段被锁定。同一支配方，固化温度、时间、升温曲线不同，最终的硬度、附着力、疏水角与耐久可能天差地别；而纳米尺度的膜厚（nm 到 µm）又直接决定防护阈值与信号/散热行为。因此，理解”液相如何变成稳定固相、能量如何输入、厚度如何被控制”，是从实验室走向量产线的必经之路。

围绕功能涂层研发与产业化，客信新材料（kexinMaterials） 在纳米陶瓷、气凝胶复合与各类固化工艺的匹配上积累了大量工艺窗口数据，本文结合公开 TDS 与纳米复合涂层固化研究，系统拆解纳米涂层的成膜路径、固化方式对比、膜厚控制与检测方法，供工程师在配方落地时参考。

一、成膜方式：从液相到固相的三种路径

纳米涂层的”成膜（film formation）”本质是液相前驱体转变为连续、致密、附着良好的固相薄膜。按机理可分为三类：

1. 物理干燥型：溶剂或水分挥发后，树脂/粒子堆积成膜。工艺最简便（如单组分气凝胶陶瓷涂层常温空气固化），但交联密度与耐溶剂性通常弱于化学交联体系；
2. 化学交联型：双组分（如 —NCO 与 —OH）或单组分湿固化，发生加成聚合生成三维网络，硬度、耐化性更优，但存在适用期与配比约束；
3. 溶胶-凝胶陶瓷化型：前驱体（如硅烷/聚硅氮烷）水解缩聚形成无机网络，再经热处理”陶瓷化”。例如公开 TDS 中的 YC-8703 疏水自洁纳米复合陶瓷涂料，标称”7 天陶瓷化”、并可 150℃ 烘 30 min 快固，硬度达 6–7H，长期使用温度 -50℃—400℃。

工程要点：固化方式必须与成膜机理匹配。把”靠溶剂挥发”的涂层拿去高温烘烤可能开裂；把”需化学交联”的体系室温久放则可能永远不实干。

二、固化方式对比：室温 / IR / 烘烤 / UV

固化本质是”输入能量，驱动交联或陶瓷化”。不同能量输入方式在周期、能耗、穿透深度与应力上各有取舍。据纳米复合涂层固化工艺研究综述，典型对比为：

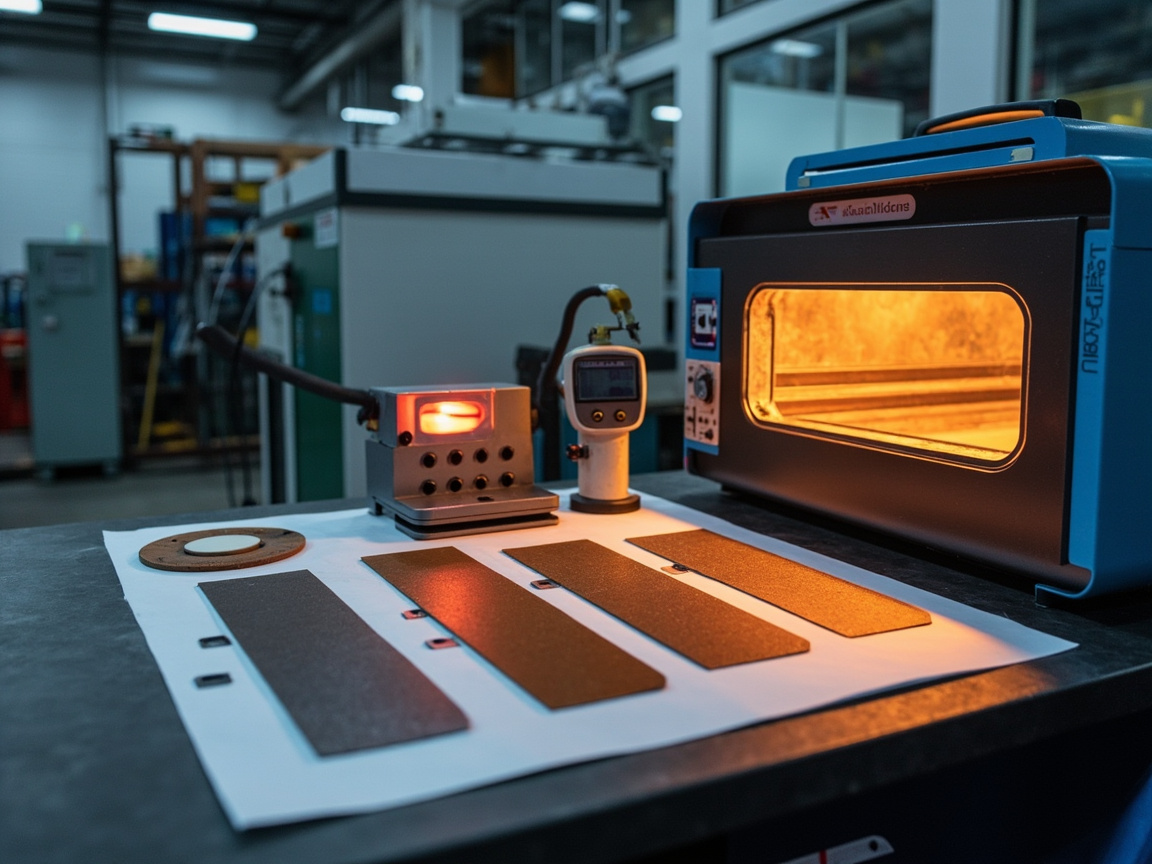

落到具体纳米涂层工艺，公开 TDS 给出了丰富的真实窗口：

• IR（红外）热处理：Onyx Nano Shield（Si 基纳米陶瓷盾）标称初始固化 IR 热处理 1 h 或室温 2–3 h，最终固化需 14 天；
• 室温空气固化：ECS 1300AG（气凝胶+纳米陶瓷，电子防护）为常温空气固化，可加热加速，单道为主；
• 烘烤/高温：Gaamp360（SiO₂ 基汽车陶瓷涂层）耐温至 600℃，初始固化 24–48 h、完全 5–7 天；YC-8703 可 150℃ 烘 30 min 快固；
• 阶梯后固化：纳米复合环氧研究中典型做法为 80℃ 2 h + 120℃ 1 h 后固化，并以 2℃/min 升降温以最小化应力。

实务经验：很多纳米涂层标称”室温可固化”，但最终性能（硬度、耐化、附着力）往往依赖一个较长的最终固化期（如 7 天、14 天）或一次加热加速。验收不应只看”表干”，而要看”完全固化”。

三、真实 TDS 中的固化窗口与膜厚

把市场上几类代表性纳米涂层的公开 TDS 数据并排，可以直观看到”固化方式—膜厚—性能”的关联：

这张表的启示在于：膜厚与固化时间并非越”激进”越好。nm 级薄膜（如 80–400 nm）适合车漆/玻璃的镜面硬膜，但防护深度有限；µm 级（如 12–25 µm、1–3 µm）在电子绝缘、重防腐上更易达标。选择时先定”需要多厚来达成防护阈值”，再反推固化工艺。

四、膜厚 nm–µm 的控制逻辑与检测

纳米涂层最迷人也最棘手的，是膜厚横跨纳米到微米三个数量级。不同沉积工艺天然对应不同厚度区间（据纳米复合涂层沉积研究综述）：

但”工艺能涂多厚”不等于”产品该做多厚”。决定膜厚的工程约束是：

• 防护阈值下限：低于某一厚度，疏水/绝缘/防腐不再达标（如 PCB 三防漆 <25 µm 防护力显著下降，见电子防护专题）；
• 散热与柔韧上限：过厚影响元件散热，或在大 ΔT 下开裂；
• 均匀性：喷涂边缘堆积、浸涂上端偏薄、旋涂仅限平面——这些都要求以实测而非目测控制。

厚度测量必须匹配尺度：

• 1–1000 nm：椭偏仪（Spectroscopic Ellipsometry），非接触、精度高，适合纳米陶瓷薄膜与晶圆级涂层；
• 几十 nm–数百 µm：台阶仪/表面轮廓仪（Stylus Profilometry），通过膜边缘台阶定量；
• nm–µm 界面：SEM 截面观测，同时看形貌与界面结合；
• 25–250 µm（三防漆类）：涡流测厚或切片法，IPC-CC-830 建议每板取 5–10 点。

关键提醒：纳米涂层”薄”是相对宏观涂料而言。真正影响性能的是有效致密层厚度，若因团聚或工艺导致局部过薄/针孔，整板防护会在此”短路”。因此多点实测 + 缺陷检查（气泡、针孔、桥连）缺一不可。

五、固化度判定：别只看”干没干”

“表干””可触摸”并不等于”完全固��”。工业上常用以下手段判定固化程度（degree of cure）：

• FTIR / ATR-FTIR：追踪特征官能团峰强变化，如异氰酸酯 —NCO、环氧基、硅醇基的消耗，用峰面积比估算转化率。研究综述指出热固化转化率通常 >90%，UV 固化受穿透深度影响约 70%–95%；
• 残余应力（晶圆曲率法）：热固化因热膨胀失配常产生更高残余应力，需通过升降温速率（如 2℃/min）缓和；
• 宏观性能反推：铅笔硬度（GB/T 6739）、附着力（GB/T 9286）、耐溶剂擦拭，达到稳定值即视为固化充分；
• DSC/TGA：探测残余反应焓与热稳定性。

对纳米陶瓷涂层，还要关注”陶瓷化程度”——溶胶-凝胶网络是否充分缩聚、是否会因残留羟基而吸湿。这类隐性指标，往往比”几天能干”更决定长期耐久。

六、工艺窗口与常见缺陷管控

固化与成膜阶段的缺陷，多半源于工艺窗口失控：

在量产工艺设计中，客信新材料（kexinMaterials） 通常建议客户把”表面处理—涂布参数—固化曲线—厚度实测点—验收标准”写成一份工艺卡，而不是凭经验”涂了再说”。例如对需快速交付的电子/汽车件，可用 150℃ 短时烘烤加速陶瓷化（如 YC-8703 的 30 min 快固），但必须同步用椭偏/台阶仪确认膜厚与固化度，避免”表干里生”。关于膜厚与形貌的量化判定，可进一步参考我们关于纳米漆的检测与表征：粒径、Zeta、膜厚与硬度的专题。

七、选型与工艺建议小结

把全文落成可执行清单：

• 先定膜厚目标：防护（防腐/绝缘）看下限、散热/柔韧看上限，按机理反推工艺；
• 再选固化方式：能室温就室温（低能耗、低应力），要提速用 IR/烘烤加速但最终固化期不能省；
• 匹配基材耐热：柔性/热敏基材慎用高温烘烤，优先常温或低功率 IR；
• 用数据验收：椭偏/台阶仪测厚 + FTIR 固化度 + 硬度/附着力 + 疏水角，缺一不可；
• 控缺陷：清洁、粘度、闪干、升降温速率，写进工艺卡。

当项目还涉及”疏水自洁是否达标”的判定时，建议延伸阅读纳米涂层疏水角与滚落角；当进入现场施工落地阶段，可结合纳米涂层施工工艺：表面处理、涂布与养护窗口统一规划。

最后提醒一点：不要把”快固”当成唯一目标。快固往往以更高能耗、更大热应力或受限穿透为代价；真正稳健的量产，是在”性能达标、节拍可接受、应力可控、合规无忧”之间找到平衡点。把本文的成膜机理、固化对比、膜厚控制与分散门控串成一条工艺链，比反复试错更高效，也更能把纳米涂层的”薄而强”稳定地交付到客户端。

八、固化动力学：升温曲线、反应速率与残余应力

固化不是”加热就完事”，而是一条”温度—时间—转化率”的动力学曲线。把握这条曲线，才能避免隐性缺陷：

• 升温过快的陷阱：表面先达到反应温度而快速结皮，把内部溶剂或未反应单体”封”在膜下，后续逸出即形成气泡、针孔，甚至层内空洞；同时表干皮阻碍后续组分扩散，导致”外固化、里生心”。
• 阶梯升温的意义：纳米复合环氧研究中典型做法为 80℃ 2 h + 120℃ 1 h 后固化，并以 2℃/min 升降温，目的就是让反应均匀推进、让挥发分从容逸出、把热应力控制在可承受范围。
• 残余应力的来源：一是涂层与基材热膨胀系数（CTE）失配，二是固化体积收缩。热固化因经历更高温度与更大温差，残余应力通常高于 UV 固化（研究综述指出热固化转化率常 >90% 但应力偏高，UV 转化 70%–95% 但应力较低）。残余应力过大会表现为附着力下降、边缘起翘或冷热循环开裂。
• 如何量化残余应力：常用晶圆曲率法（wafer curvature / Stony 公式），通过固化前后基材弯曲曲率反算膜内应力；也可借助纳米压痕与划痕临界载荷间接评估界面结合裕度。对柔性基材，还可在涂层与基材间引入应力释放层（如柔性底涂）来缓冲。
• 工艺对冲策略：把”高应力”与”快节拍”解耦——先用低温长时间让网络初步形成，再短时高温完成最终交联；或在允许范围内降低膜厚、选用更低收缩的单体/前驱体。本质上，残余应力管理是固化曲线设计的隐藏主线，比”烤多久”更值得关注。
• 室温 vs 高温的取舍：室温固化应力最低、最省能，但周期最长；高温/IR 加速但应力与基材耐热受限。实务折中常是”低温长时间”或”IR 局部加热减少整体受热”。

九、纳米涂层与传统漆固化的本质差异

很多工程师用传统工业漆的经验套纳米涂层，容易踩坑。二者在固化逻辑上的关键差异：

简言之，传统漆看”干没干、流不平”，纳米涂层还要看”陶瓷化充分不充分、纳米分散均不均”。把后者的验收标准直接套前者的经验，往往会漏掉最致命的隐性缺陷。

也正因尺度差异，传统漆的”表干/实干”判定（如 GB/T 1728）不能直接平移到纳米涂层：纳米陶瓷的”实干”往往对应的是溶胶-凝胶网络是否充分缩聚、化学交联是否达到稳定转化率，而非单纯”溶剂挥干不粘手”。这也是为什么前文强调 FTIR 固化度与最终固化期——用宏观漆的”干”字去覆盖纳米涂层的”成”，是典型的经验错位。

十、典型工艺曲线举例（真实 TDS 视角）

把市场上代表性纳米涂层的公开 TDS 固化窗口再归纳一次，强调”最终固化期不可省”：

• Onyx Nano Shield（Si 基）：初始固化 IR 1 h 或室温 2–3 h，但最终固化需 14 天——这意味着出厂即用的”手感硬度”与 14 天后的”完全性能”不是一回事；
• Gaamp360（SiO₂ 基）：初始 24–48 h、完全 5–7 天，耐温至 600℃，耐久 2–5 年；
• ECS 1300AG（气凝胶+陶瓷，电子）：常温空气固化、可加热加速，单道为主，适合对温度敏感的 PCB；
• YC-8703（纳米复合陶瓷涂料）：表干 2 h、实干 24 h、7 d 陶瓷化，可 150℃ 烘 30 min 快固，硬度 6–7H；
• Re-yingcai 车漆纳米陶瓷：80–150 nm 薄膜，常温/室温固化即可达到 8H–9H 与 ≥1200 h 盐雾。

共性规律是：室温可操作 ≠ 室温即最终性能。量产节拍若不允许 7–14 天自然养护，就必须用受控加热（IR/烘箱）做”加速但最终固化等效”的处理，并用 FTIR/硬度验证等效性，而不能简单”烤干就行”。

十一、量产工艺卡与落地配合

把成膜固化从”经验”变成”可复制工艺”，最有效的是一份工艺卡，建议至少包含：

1. 表面处理等级：喷砂 Sa2.5（如 46 目白刚玉）或打磨/清洁阈值，明确表面能要求；
2. 涂布参数：喷涂压力/距离/走速，或浸涂提拉速度，或旋涂转速——决定膜厚区间；
3. 固化曲线：温度—时间节点（如 80℃×2 h → 120℃×1 h，2℃/min 升降），以及避水/避尘窗口；
4. 厚度实测点：按尺度选椭偏/台阶仪/涡流，标注取样位置与频次；
5. 验收阈值：铅笔硬度（GB/T 6739）、划格附着力（GB/T 9286）、接触角、FTIR 固化度、耐盐雾/湿热；
6. 异常处理：橘皮/气泡/开裂的回溯路径（见第六节的缺陷表）。
7. 追溯与留样：每批次记录固化曲线温度—时间原始数据、膜厚实测值与首件样品，建立可回溯档案，便于客户端失效时快速定位是材料、工艺还是基材问题。量产稳定的本质，是把”一次做对”变成”每次都能做对”，而追溯体系是这一目标的底线保障。

在把工艺卡导入产线时，客信新材料（kexinMaterials） 可提供从配方、固化曲线标定到第三方检测对接的整套支持，帮助客户把”纳米薄涂”的稳定量产从实验室搬到车间，而不是止步于样品。关于膜厚与形貌的量化判定，可进一步参考纳米漆的检测与表征：粒径、Zeta、膜厚与硬度；进入现场施工阶段则可结合纳米涂层施工工艺：表面处理、涂布与养护窗口统一规划。

十二、固化设备选型：IR 灯、对流烘箱与 UV 炉的取舍

把固化工艺落地到车间，首先面临”用什么设备加热”的选择。三种主流设备的取舍逻辑如下：

选择矩阵可简化为：要快且薄 → IR；要批量与精确曲线 → 对流烘箱；要极致节拍且体系为 UV 固化 → UV 炉。对溶胶-凝胶陶瓷化类（需热缩聚），UV 通常不适用，仍以 IR/烘箱为主。无论哪种设备，都建议布点实测温度场并记录”温度—时间”曲线，把它作为工艺卡的一部分，避免”设定 120℃”与”实际表面 120℃”之间的偏差。设备还需定期校准（如 IR 灯衰减、烘箱均温性、UV 辐照计漂移），把硬件老化纳入维护计划，才能维持长期一致性。

十三、分散稳定性：固化前最易被忽视的变量

很多纳米涂层的失败并非发生在”固化”这一步，而是更早——纳米粒子在成膜前的分散状态就决定了最终膜的均匀性。纳米粒子比表面积巨大、表面能极高，天然倾向于团聚以降低表面能；一旦团聚，会出现三类连锁问题：

• 膜层不均：大颗粒团聚体在膜中形成局部”岛”或粗糙点，破坏 nm 级平整，引发应力集中；
• 针孔与短路：团聚体脱落后留下微孔，使防护层在局部失去连续致密性，电子涂层会在此处漏电，防腐涂层会自此开始腐蚀；
• 性能不达标：本该由均匀纳米结构提供的疏水/增强/低-k 效应被团聚稀释，实测接触角、硬度、电阻率全面下滑。

工程上抑制团聚的常规手段包括：对粒子做表面改性（硅烷基化、偶联剂）以降低表面能；加入分散剂并配合超声/剪切分散；控制溶剂极性与固含避免二次絮凝；以及在涂布前用 Zeta 电位与 DLS 粒径分布监控分散稳定性（详见表征专题）。一个有经验的做法是”把分散当作配方的一半”——再好的成膜与固化工艺，也救不回已经团聚的浆料。这也是为什么量产工艺卡里应写入”分散批次的粒径/Zeta 抽检”，而不仅盯固化曲线。

在量产现场，建议把分散质量作为门控项而非事后检查：每一釜浆料在涂布前测一次 DLS 粒径分布与 Zeta 电位，设定”D50/D90 上限”与”Zeta 绝对值下限”，超标则回流重分散或降级使用；包装与暂存阶段控制剪切与静置时间，避免长途运输或久置引发的二次絮凝。对水性与溶剂型纳米体系，前者更易因离子强度变化絮凝，后者更需防溶剂挥发导致的浓度漂移——门控规则应随体系分别设定。把”看不见的分散”变成”可量化的放行标准”，是纳米涂层从样品走向稳定量产的关键一跃。忽略它，再精密的固化曲线也只是给一副已经不均的膜”定个型”而已。

常见问题

1. 纳米涂层”表干”了是不是就固化好了？

不一定。表干只代表溶剂挥发或表层结皮，化学交联或溶胶-凝胶陶瓷化往往需要更长的最终固化期（如 7 天、14 天）或一次加热加速。验收应以硬度、附着力、耐溶剂与 FTIR 固化度综合判定，而非手触不粘。

2. 室温、IR、烘烤、UV 四种固化怎么选？

室温最省能耗、应力低，适合热敏/柔性基材；IR 与烘烤可加速并提升交联密度，但要受基材耐热限制；UV 极快、低能耗，却受穿透深度与氧抑制影响，更适合薄层或表层。选择取决于基材、膜厚与节拍要求。

3. 纳米涂层膜厚通常做多少？

跨度很大：车漆/玻璃陶瓷硬膜可 80–400 nm，电子气凝胶陶瓷约 12–25 µm，SiO₂ 汽车陶瓷 1–3 µm，纳米复合陶瓷涂料 50–100 µm。核心是”达成防护阈值且不影响散热柔韧”，而非越厚越好。

4. 怎么测量 nm 级的膜厚？

1–1000 nm 优先用椭偏仪（Spectroscopic Ellipsometry），非接触且精度高；几十 nm 至数百 µm 用台阶仪/表面轮廓仪；nm–µm 界面与形貌用 SEM 截面；三防漆类（25–250 µm）用涡流测厚或切片法。

5. 固化度用什么方法判定？

最常用 ATR-FTIR 追踪特征官能团消耗估算转化率（热固化常 >90%，UV 受深度影响 70%–95%）；辅以残余应力（晶圆曲率）、铅笔硬度、附着力与 DSC/TGA。对溶胶-凝胶陶瓷涂层，还要看网络缩聚是否充分、残留羟基是否吸湿。

6. 为什么我的纳米涂层会橘皮、起泡或开裂？

橘皮多因喷涂粘度和距离失控；气泡/针孔常来自基材残留出气或涂层过厚、闪干不足；热循环开裂多因刚性涂层遇大 ΔT 或柔性基材。对策是强化清洁、控厚、延长闪干、缓和升降温，并把参数写进工艺卡。

7. 纳米粒子团聚会影响成膜吗？

会。纳米粒子高表面能易团聚，导致膜层不均、局部针孔或过厚，破坏防护连续性。需通过表面改性、分散剂与超声分散解决，这也是纳米涂层”配方一半在分散”的原因。

8. 能用高温烘烤加速所有纳米涂层吗？

不能。必须看配方成膜机理与基材耐热：溶剂挥发型与部分陶瓷体系可加热加速（如 150℃ 30 min 快固），但化学交联双组分有适用期与配比约束，热敏/柔性基材也可能被烤伤。一切以 TDS 与工艺验证为准。

9. 升温越快，固化效率越高越好吗？

不是。升温过快会造成表面先结皮、内部气泡与”外固化里生心”，并增加热失配残余应力，反而降低附着力与长期可靠。推荐阶梯升温（如 80℃×2 h 再 120℃×1 h，2℃/min 升降）并配合 FTIR 确认转化率。

10. 纳米涂层也需要像传统漆一样测 VOC 吗？

取决于体系与用途。工业防护涂料受 GB 30981-2020 等 VOC 限值约束；单组分气凝胶陶瓷或水性纳米体系往往溶剂含量低，但仍需按产品 TDS 与实际法规（如涂装工序的排放要求）确认，不能因为”纳米”就默认豁免。选型时应向供应商索要 VOC 与有害物质数据。
