消费电子、汽车电子、工控与新能源三电系统，对”防潮、防盐雾、防腐蚀、防漏电”的需求前所未有的高。传统敷形涂层（conformal coating）以丙烯酸、聚氨酯、硅橡胶、parylene 为主，厚度常达 25–75 µm，能全面包覆但影响散热、增重、难返修。纳米防护涂层（常称”纳米镀膜””三防纳米涂层”）以 1–10 µm 甚至亚微米级透明膜，凭借疏水、低介电、可选择性涂覆，成为精密电子防护的新选项。本文从失效机理、标准坐标、纳米成膜、检测与选型四层面展开，量化指标对应 IPC、IEC、GB 等真实标准，不编数字。
客信新材料（kexinMaterials） 在电子三防与功能性纳米涂层领域提供丙烯酸、聚氨酯及纳米疏水改性方案，本文也会结合其公开技术资料中 PCB 级纳米防护的典型参数，帮助读者建立”以标准为依据”的选型判断。
一、电子器件为什么需要防护：三类失效
电子系统失效多源于环境应力：
- 湿热与凝露：水分子在 PCB 表面形成连续液膜，降低表面绝缘电阻（SIR），诱发漏电流、电化学迁移（ECM，枝晶生长短路）。
- 盐雾与腐蚀：沿海、车载、户外设备中 Cl⁻ 腐蚀焊点、引线框架，尤其无铅焊料（SAC）更敏感。
- 粉尘导电与电弧：细微导电粉尘 + 湿气 = 爬电、电弧，高压部件尤甚。
防护涂层的目标，是在”电气绝缘、散热、可返修”的约束下，最大限度阻隔水/盐/尘。这与普通重防腐不同：电子涂层膜更薄、要求低介电、不遮蔽信号、可选择性施工。
1.1 电化学迁移（ECM）：最隐蔽的短路路径
ECM 是电子涂层最该警惕的失效：在偏压 + 湿气下，金属（尤其银、铜、锡）离子从阳极溶出，沿表面水膜迁移并在阴极还原沉积成树枝状（dendrite），最终桥接相邻导线导致短路。其发生须同时满足三要素：①存在可溶金属离子与偏压差；②表面有连续水膜（高湿/凝露提供）；③离子污染提供电解质。预防靠三道防线：去离子污染（IPC-TM-650 2.3.25）、阻隔水膜（疏水/敷形）、抬高表面绝缘电阻 SIR（材料绝缘）。这也解释了为什么”只看水滴滚”不够——ECM 是离子、电场、水的协同失效，缺任一项都难发生，而现场三项往往同时具备。
1.2 凝露：比”泡水”更常见的真实工况
多数电子失效并非整机浸没，而是昼夜或工况温差越过露点形成凝露。凝露会在 PCB 表面铺成连续水膜，是 SIR 下降与 ECM 的直接诱因。防凝露有二层思路：一是降低表面达露点后的成膜概率（疏水膜使水以珠状而非膜状存在，更易滚落带走尘）；二是即使成膜也保持高绝缘（材料本征高阻 + 离子污染受控）。这也说明”防泼溅/防凝露”级纳米膜在多数民用与车载非浸没场景价值最大——它恰好针对最高频的失效模式，而非极端浸没。
二、标准坐标：IPC、IEC 与 GB
电子敷形涂层有一套成熟标准体系：
- IPC-CC-830《印制板用敷形涂层》：定义了敷形涂层的性能等级与试验（绝缘、耐温、耐湿、盐雾、阻燃等），是北美电子行业事实标准；对应的IPC-SP-980 等指南补充工艺。
- IEC 61086《电气绝缘用敷形涂层》：国际电工委员会标准，分类型与要求，与 IPC 互补。
- GB/T 相关：国内常参照 IPC/IEC 等效或行业规范（如电子装联的三防漆要求）。
2.1 标准版本与等效采用
选用标准时要看清”采用关系”：国内电子三防常等效采用 IPC/IEC（如 GB/T 相关行业规范多参照 IPC-CC-830、IEC 61086 制定），但并不总是 100% 等同（IDT/MOD/NEQ 差异会影响个别条款）。出口产品建议直接引用原 IPC/IEC 版本号与年份（如 IPC-CC-830 现行版本），避免”按国标”被客户质疑溯源。IP 防护等级则 IEC 60529 与 GB/T 4208 基本对应，可作为整机防护目标的基准。
- IP 防护等级（IEC 60529 / GB/T 4208）：IPx7（1 m 水浸 30 min）、IP6X（防尘）等，是终端整机的防护目标，纳米涂层常作为达成 IP 的辅助手段而非唯一。
需要区分：敷形涂层是”全面包覆的绝缘膜”（依 IPC-CC-830 验证），纳米疏水涂层多为”极薄选择性疏水膜”（依接触角、SIR、盐雾验证），二者防护理念不同，常组合使用。
三、纳米防护涂层的成膜与机理
电子纳米防护主要有几条技术路线：
1. 纳米疏水/超疏水膜：以含氟/含硅烷前驱体（类似汽车陶瓷的 sol-gel）在 PCB 表面构筑低表面能 + 微纳粗糙，使水接触角 > 100°–120°，水珠滚落带走尘。优点是极薄（亚微米–数微米）、不显著影响散热与外观、可整板浸涂/喷涂；缺点是耐磨与长期阻隔弱于厚敷形层，属于”防凝露/防泼溅”级而非”全浸没”级。
2. 纳米改性丙烯酸/聚氨酯：在经典敷形涂层树脂中引入纳米 SiO₂/纳米陶瓷，提升硬度、耐磨、介电与耐热，仍保持数十微米膜厚，走 IPC-CC-830 验证路线。
3. Parylene（聚对二甲苯）气相沉积：虽非”纳米颗粒”改性，但是分子级均匀薄膜（数微米），通过 CVD 在常温气相聚合，无死角包覆、低介电、生物相容。依据 IPC-CC-830 与 MIL-I-46058C（历史军用）验证，是高端电子首选，但设备贵、难返修。
关于接触角与疏水的物理基础，可延伸阅读同批次的纳米涂层润湿性与接触角；关于电子三防纳米，亦可参考新能源簇的电子三防纳米涂层。

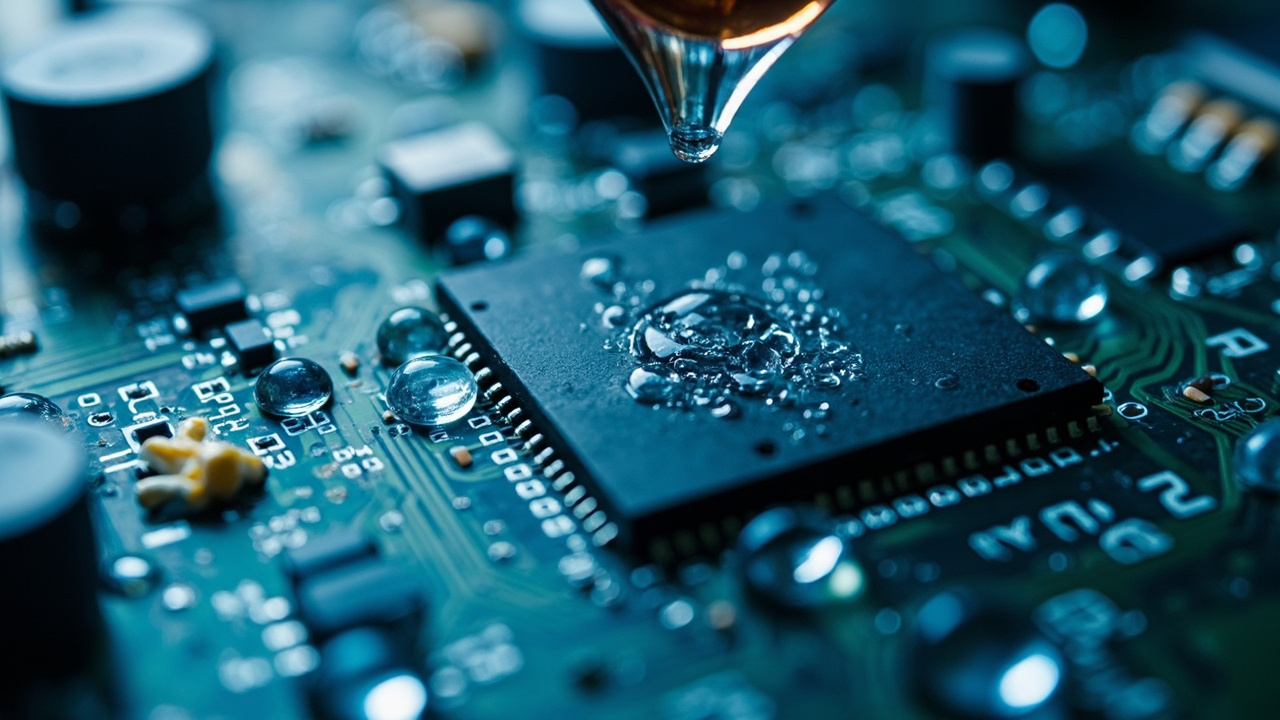

3.1 疏水不是”一个角度”：接触角、滞后与滚落角
评价纳米疏水膜，单报”接触角 110°”并不完整。工程上至少看三项：静态接触角 θ（水珠与膜面夹角，>90° 为疏水、>150° 且滚动角 <10° 才算超疏水）；接触角滞后（前进角与后退角之差，越小越不易留残水膜，越能"自清洁式"带走尘）；滚动角（水珠开始滚落所需倾角，越小越利于凝露时水珠脱离）。测试方法依 GB/T 30693（塑料薄膜及表面接触角）、ISO 19403（固体表面润湿性）系列，须注明液滴体积、测试液、环境温湿与取值方法，否则不可比。需要提醒的是，疏水角高不等于电子可靠——它只是"减缓水膜形成"的指标，真正的防潮门槛仍是 SIR 与盐雾。

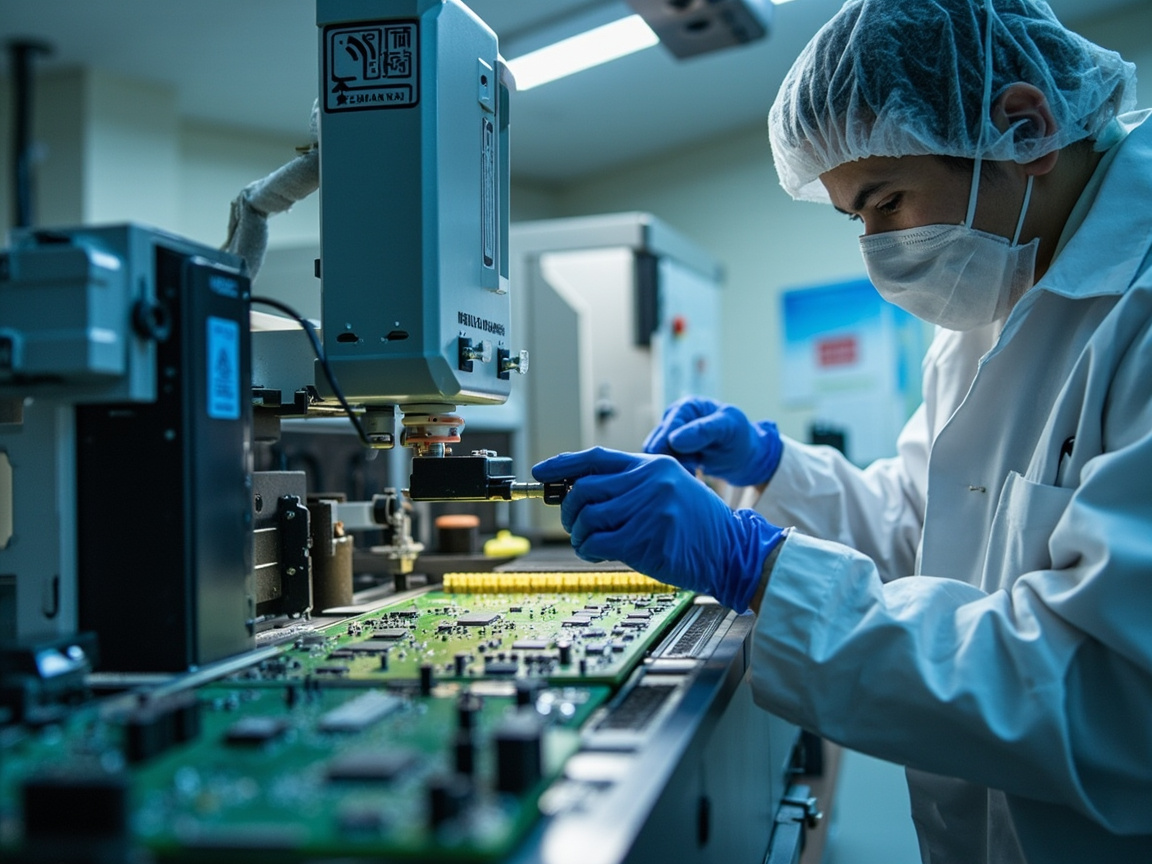

3.2 Parylene 的气相沉积门槛
Parylene 通过二聚体在真空腔热解成单体蒸气，再于室温基板表面聚合沉积，分子级均匀、无死角、低介电。但门槛明显：设备投资高、沉积速率慢、对腔体装载率敏感、返修需等离子或溶剂剥离。因此它多用于”可靠性压倒成本”的场景（植入式医疗、军工、航天、高端传感器），而消费电子大批量更倾向”纳米疏水 + 局部厚敷形”组合，以平衡成本与可返修性。
四、关键检测：把”防护”量化
| 检测项目 | 常用标准 | 说明 |
|---|---|---|
| 表面绝缘电阻 SIR | IPC-TM-650 2.6.3 / IEC 60326 | 湿热后阻值，防漏电/迁移 |
| 敷形涂层性能 | IPC-CC-830 / IEC 61086 | 耐温、耐湿、盐雾、阻燃综合 |
| 盐雾 | GB/T 1771 / ASTM B117 | 评估焊点/引线耐蚀 |
| 接触角疏水 | GB/T 30693 / ISO 19403 | 纳米膜疏水强度 |
| IP 等级 | IEC 60529 / GB/T 4208 | 整机防浸/防尘目标 |
| 介电/耐压 | IPC-TM-650 2.5.7 | 绝缘电阻、击穿电压 |
据公开资料，合格纳米疏水 PCB 膜可使水接触角达 110° 以上、SIR 在湿热循环后维持高阻值；但要达到”可浸没”（IPx7/x8）通常仍需配合结构密封或厚敷形层。选购时务必区分”防泼溅/防凝露”与”可浸没”两档防护等级。
4.1 检测前必须约定”条件相等”
不同实验室的 SIR、盐雾数据不可直接横比，关键在于试验条件是否对齐：温湿度剖面（40℃/90% 还是 85℃/85%）、偏压值与施加方式、测试液与判定阈值、样品预处理（洗板与否）。同一涂层在”85℃/85% RH、100 V、500 h”下的 SIR，比”40℃/90%、10 V、168 h”严苛得多。比选供应商数据时，应要求给出完整试验条件而非仅一个阻值；必要时送第三方按统一程序复测，才能做 apples-to-apples 判断。
4.2 盐雾试验怎么读才不被忽悠
盐雾（GB/T 1771 / ASTM B117）分中性盐雾（NSS）、醋酸盐雾（AASS）、铜加速醋酸盐雾（CASS），严苛度递增。读报告要看：溶液浓度（通常 5% NaCl）、pH、温度（35℃ 级）、时长、样品是否带涂覆或带切口、判定是”外观腐蚀”还是”SIR 衰减 + 焊点截面”。只看”多少小时无红锈”不够——电子更关心盐雾后 SIR 是否仍达标、枝晶是否产生。宣称”盐雾 1000 h”须附 SIR 数据与样品状态，否则无说服力。
五、典型应用与施工工艺
电子纳米防护施工强调”洁净 + 选择性”：
- 前处理：超声波洗板去助焊剂残留（离子污染须达标，依据 IPC-TM-650 2.3.25 离子污染测试）、烘干。
- 遮蔽：连接器、金手指、声学孔、传感器开口常需遮蔽或后处理开通，避免误涂导致接触不良。
- 涂覆：浸涂、喷涂、选择性喷涂（jet）、气相沉积，依精度与产量选。
- 固化：UV、热固化或常温，依体系。
- 检验：外观、接触角、SIR、必要时盐雾。
与工业涂装”喷砂 Sa 2½”不同，电子前处理核心是”去离子污染 + 控湿度”，尺度从微米降到分子级。关于通用纳米施工（喷涂/浸涂/气相/CVD），可延伸阅读同批次的纳米涂层施工工艺。
5.1 涂覆方式与膜厚控制
不同涂覆方式的膜厚与均匀性差异显著：浸涂靠提拉速度（Landau-Levich 关系近似膜厚正比于提拉速度的平方根）定厚，易流挂故须控黏度；喷涂靠雾化压力与走位，适合大板；选择性 jet 靠 CAD 路径，精度最高但设备投入大；气相沉积（parylene）靠单体蒸气浓度与腔体均匀性，无死角但难返修。无论哪种，膜厚都须用湿膜/干膜规（ISO 2808 / GB/T 13452.2）抽检——过薄则防护不足、过厚则影响散热并引入内应力。
六、纳米疏水 vs Parylene vs 传统敷形：对比选型
| 维度 | 传统敷形（丙烯酸/PU/硅） | 纳米疏水膜 | Parylene 气相 |
|---|---|---|---|
| 膜厚 | 25–75 µm | 亚微米–数 µm | 数 µm |
| 防护级别 | 高（可浸没级） | 中（防泼溅/凝露） | 高（无死角包覆） |
| 散热影响 | 较大 | 极小 | 小 |
| 返修性 | 中（可溶除） | 好（易重涂） | 差（需剥离） |
| 设备成本 | 低 | 低–中 | 高 |
| 标准验证 | IPC-CC-830 | 接触角/SIR/盐雾 | IPC-CC-830/MIL |
选型原则：要求可浸没、高可靠（军工、医疗、车载核心），选 Parylene 或厚敷形；要求轻量、散热敏感、易返修（消费电子、可穿戴），选纳米疏水；二者也可组合——先纳米疏水打底再局部厚敷形关键区。
6.1 “纳米打底 + 局部厚敷形”组合工艺
对既要薄、散热好，又要关键区高可靠的板卡，常用组合：先整板纳米疏水打底（防潮、降低遗留离子风险），再对连接器根部、大电流焊点、边角等易失效区选择性加厚敷形（丙烯酸/PU）。这样既保整体散热与可返修，又把最薄弱处防护拉满。组合工艺的关键是界面相容——纳米层与厚敷形层的附着力须验证，避免分层；同时遮蔽 SOP 须覆盖两层，防止误涂。
七、工程风险与误区
误区一：”纳米膜能完全替代敷形”。错。纳米疏水多为防泼溅级，整板浸没仍依赖厚层或结构密封。误区二：”越厚越安全”。错。过厚敷形影响散热、易应力开裂、遮蔽信号。误区三：”不用洗板直接涂”。错。助焊剂离子残留被封在膜下，湿热下反而加速 ECM。误区四：”所有孔都能涂”。错。声学孔、连接器需选择性遮蔽，否则功能失效。
7.1 还有两个高发误区
误区五：”SIR 一次合格就终身可靠”。错。SIR 是某一批次、某一条件的结果，批量一致性靠过程控制（洗板、涂覆参数、来料），须做批次抽检与统计管控。误区六：”疏水角越高越防护”。错。超疏水膜（>150°）若机械强度不足，在装配与摩擦中易磨损失活，反而留下局部亲水点成为 ECM 起点；电子场景往往更看重”均匀 + 耐用 + SIR 稳”，而非单纯追求高角度。
作为体系供应商，客信新材料（kexinMaterials） 在交付电子纳米方案时，强调”防护等级匹配工况 + 离子污染受控 + 选择性施工 SOP”，并用 SIR 与盐雾报告佐证，而不是把”纳米”当万能标签。
八、与新能源三电的衔接
新能源汽车的三电（电池、电机、电控）对涂层提出复合需求：电池壳体要绝缘 + 防腐（见电池壳体防腐绝缘涂层），电控盒要三防（见电控盒三防漆），充电与储能要户外耐候。纳米防护涂层在”电控 PCB 三防”上价值突出：薄、散热好、可返修，正好契合功率器件高密度集成趋势。
8.1 三电各部件的涂层分工
三电系统涂层不是”一种涂层通吃”：电池壳体要绝缘 + 防腐 + 耐电解液（见电池壳体防腐绝缘涂层），更偏结构防护；电控 PCB 要三防 + 散热友好，是本文纳米方案的强项；电机绕组要耐温 + 耐绝缘漆，常走浸漆/滴漆而非 PCB 涂层；充电与储能机柜要户外耐候 + 防凝露。把”哪层归哪种涂层”在 BOM 阶段就分配清楚，能避免后期防护错配与重复返工。
九、常见选型与质检清单
电子纳米防护验收建议写入：①离子污染（IPC-TM-650 2.3.25）；②SIR 湿热后阻值（IPC-TM-650 2.6.3）；③接触角（GB/T 30693）；④盐雾（GB/T 1771）焊点表现；⑤外观与选择性遮蔽完整性；⑥必要时的介电/耐压。把”防护等级（IP/可浸没与否）”作为第一问，再谈材料。
9.1 验收清单速查表
把上面的清单落成一张可勾选的速查表，便于写进技术协议：
| 验收项 | 标准 | 常见门槛取向 | 说明 |
|---|---|---|---|
| 离子污染 | IPC-TM-650 2.3.25 | ≤ 1.5–3.0 µg/cm² 量级 | 涂前必检，封膜前清零 |
| SIR 湿热后 | IPC-TM-650 2.6.3 | 维持 10⁸ Ω 级或产品规 | 防 ECM 核心指标 |
| 接触角 | GB/T 30693 | ≥ 100–110°（疏水） | 非唯一判据，须看滞后 |
| 盐雾 | GB/T 1771 | 焊点无腐蚀、SIR 不崩 | 看 SIR 而非仅红锈 |
| 外观/遮蔽 | 目检 / X-RAY | 无堵孔、无漏涂 | 高频客诉源 |
| 介电/耐压 | IPC-TM-650 2.5.7 | 高于工作电压裕量 | 高频器件加测 |
把”防护等级（IP/可浸没与否）”作为第一问，再谈材料与验收，可避免被单一指标带偏。
十、离子污染测试 IPC-TM-650 2.3.25 详解
涂覆前若助焊剂残留（尤其是卤素活化剂）被封在膜下，湿热下形成电化学迁移（ECM）枝晶、短路。IPC-TM-650 方法 2.3.25 用萃取液（75% 异丙醇 + 25% 去离子水）超声萃取板面离子，测萃取液电导率换算氯化钠当量（µg NaCl/cm² 或等价）。行业常见阈值为 ≤ 1.5–3.0 µg/cm² 量级（依产品等级），超标须重新清洗。这一步是电子纳米防护不可省略的”隐形门槛”，直接决定 SIR 与长期可靠。

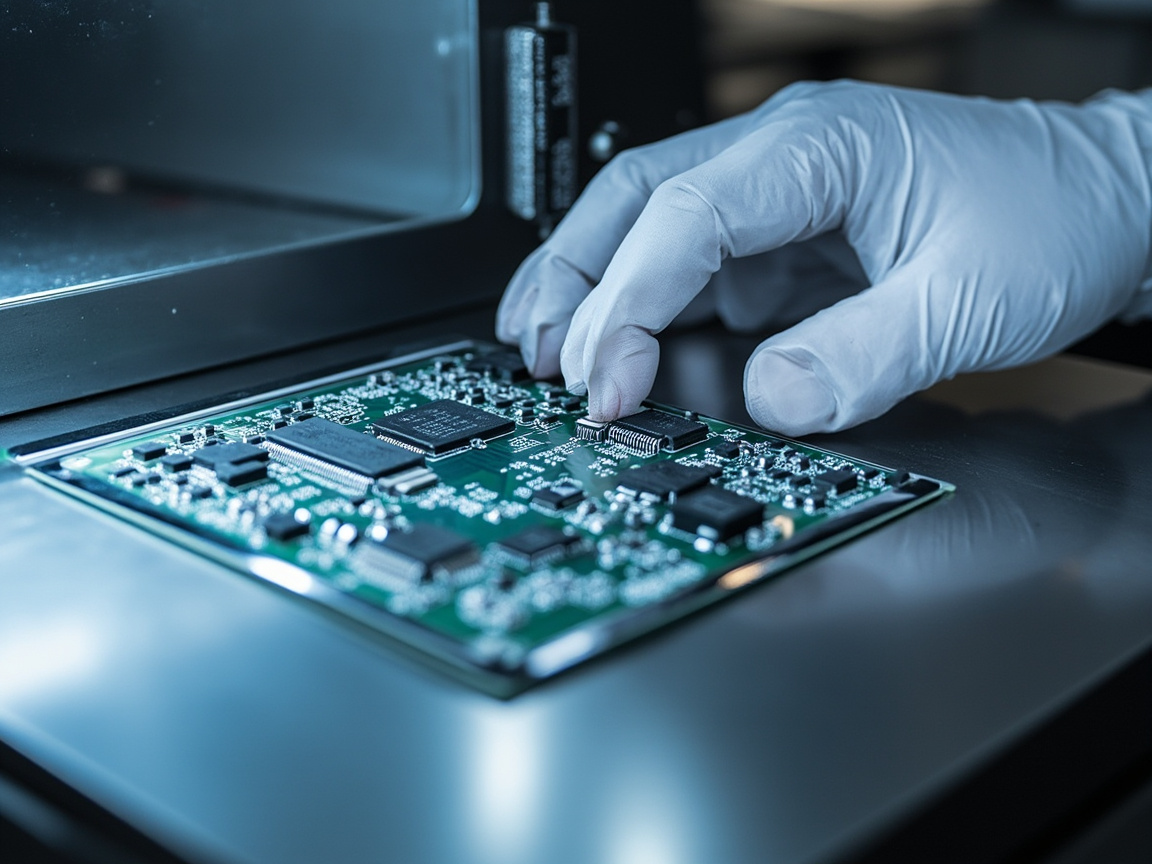

十一、SIR 表面绝缘电阻测试程序与失效判据
SIR 是电子防护的核心可靠性指标，依 IPC-TM-650 方法 2.6.3 / IEC 60326 在温湿偏压下监测绝缘阻值：
| 要素 | 典型设置 | 说明 |
|---|---|---|
| 温湿 | 40℃/90–95% RH 或 85℃/85% | 加速湿热 |
| 偏压 | 100 V DC（依产品） | 驱动电化学迁移 |
| 时长 | 如 168 h / 500 h | 越长越严苛 |
| 判据 | 阻值不跌破限值、无枝晶 | 截图 + 显微复查 |
合格纳米疏水膜应使 SIR 在湿热后维持高阻值（常要求 10⁸ Ω 量级或产品规定），且不出现枝晶。仅凭”水滴滚”宣传而无 SIR 数据，不能证明电子可靠。

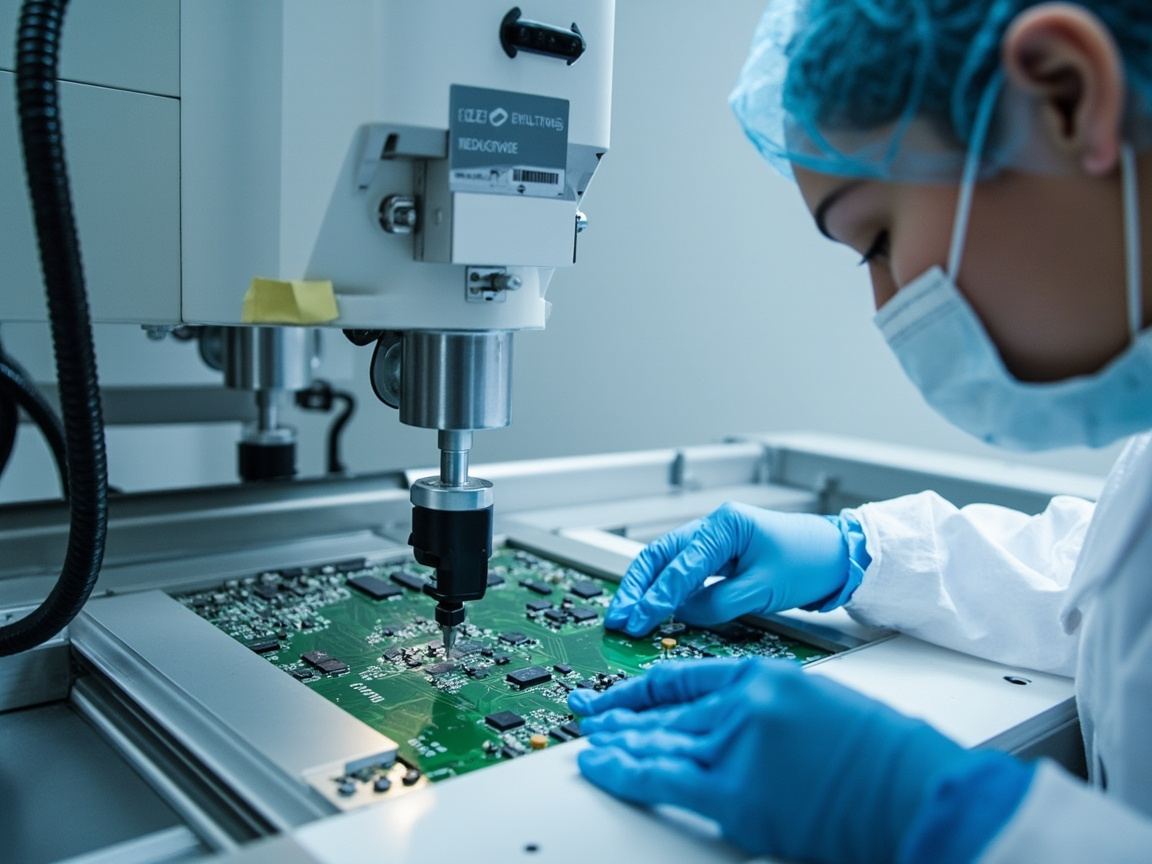

十二、选择性涂覆设备与遮蔽工艺
电子三防的成败常不在材料而在”涂得准”：
- 选择性喷涂（jet）：XYZ 平台按 CAD 路径喷涂，精度高、省料，适合批量 PCB；须遮蔽连接器、金手指、声学孔、传感器开口。
- 浸涂：小件/紧固件高效，但提拉速度决定膜厚均匀，易流挂。
- 气相沉积（parylene）：无死角但难返修、设备贵。
遮蔽工艺 SOP 必须写明：①先贴胶/治具蔽孔；②涂后固化前开通（防胶残留粘板）；③目检 + 必要时 X-RAY/显微确认无堵孔。误涂导致接触不良、失声、传感失灵，是电子涂层最高频客诉。
十三、与新能源三电的衔接案例
新能源汽车三电对涂层提复合需求：电池壳体要绝缘 + 防腐（见同批次电池壳体防腐绝缘涂层），电控盒要三防（见同批次电控盒三防漆），充电与储能要户外耐候。纳米防护在”电控 PCB 三防”上价值突出：薄、散热好、可返修，正好契合功率器件高密度集成趋势。作为体系供应商，客信新材料（kexinMaterials） 在电子方案上把”离子污染受控 + SIR + 选择性遮蔽 SOP”三件套写进交付包，而不是把”纳米”当万能标签。
十四、介电性能与高频信号影响
电子纳米膜虽薄，但在射频与高速数字电路上，其介电常数（Dk）与损耗角正切（Df）会进入信号链路考量：低 Dk/Df（常见氟硅或纳米 SiO₂ 改性体系落在 2–4 量级区间，依配方与频率）有利于高频信号完整性、减少插损；膜厚不均或含导电杂质会引入分布电容偏差，影响阻抗控制；耐压与击穿强度依 IPC-TM-650 2.5.7 评估，须高于工作电压留有裕量。对 5G、毫米波、高速 SerDes 器件，纳米疏水膜的低介电梯度优势明显，但仍需按器件 SI 仿真核算，不能凭”膜薄”就默认无影响。
十五、加速老化与寿命评估
电子涂层的”可靠”不能靠常温静置验证，需加速老化：湿热循环（IEC 60068-2 系列 / GB/T 2423）温湿交替诱发凝露与 ECM；温度循环（-40~125℃ 级）考核膜-基 CTE 失配下的开裂与脱附；盐雾 + 偏压复合更接近沿海/车载工况；多次返修热经历考核可返修性。寿命判据通常以 SIR 不跌破阈值、无枝晶、外观无开裂剥落为准。宣称”十年防潮”须有对应加速模型与样本量支撑，否则只是营销话术。
十六、典型失效案例与根因
案例一：水下设备误信”纳米即防水”，整机 IPx7 失败。根因是纳米膜仅防泼溅级，浸没靠结构密封，膜未覆盖接缝。对策：把纳米定位于防潮辅助，结构密封做主防水。案例二：车载 PCB 盐雾后 SIR 暴跌。根因是洗板不彻底，离子残留与 Cl⁻ 协同 ECM。对策：强化 IPC-TM-650 2.3.25 离子污染管控，盐雾前复测。案例三：可穿戴设备声学孔堵孔失声。根因是整板喷涂未遮蔽麦克风孔。对策：选择性喷涂 + 遮蔽 SOP + 目检/X-RAY 确认。案例四：功率模块散热焊盘被涂，温升超标。根因是未对散热焊盘做开口。对策：在 CAD 涂覆路径中标注禁涂区。
十七、与电池/电控及通用纳米工艺的关联
电子三防不是孤立课题：电池壳体要绝缘 + 防腐（见电池壳体防腐绝缘涂层），电控盒要三防（见电控盒三防漆），二者与本文形成”PCB 三防 + 结构防腐”的组合防护树。工艺上，选择性喷涂、气相沉积与通用纳米施工逻辑相通（见纳米涂层施工工艺）；疏水物理基础见纳米涂层润湿性与接触角。作为体系供应商，客信新材料（kexinMaterials） 在交付电子方案时，把”离子污染受控 + SIR + 选择性遮蔽 SOP”三件套与结构密封建议一并写进交付包，而不是把”纳米”当万能标签。
十八、不同化学体系性能对比速查表
把前文各路线落成一张”先看防护级别、再定体系”的速查表，便于前期沟通：
| 体系 | 膜厚取向 | 防护级别 | 介电/信号 | 返修性 | 典型场景 |
|---|---|---|---|---|---|
| 丙烯酸敷形 | 25–50 µm | 高（可浸没） | 中 | 好（可溶除） | 通用工控 |
| 聚氨酯敷形 | 25–75 µm | 高 | 中 | 中 | 耐候车载 |
| 硅橡胶敷形 | 25–75 µm | 高 | 低（高 Df） | 中 | 高弹抗震 |
| Parylene | 数 µm | 高（无死角） | 优（低 Dk） | 差 | 军工/医疗 |
| 纳米疏水改性 | 亚微米–数 µm | 中（防泼溅） | 优 | 好 | 消费/可穿戴 |
| 纳米改性丙烯酸 | 数十 µm | 高 | 中 | 中 | 高耐磨三防 |
这张表用于”锁定候选体系”：先按防护级别与返修性筛，再按介电/信号与成本定。它不能替代机理诊断与 SIR 验证，但能快速对齐”该问供应商要哪些数据、避开哪些误区”。
十九、认证与文件：交付的”硬门槛”
车规（如 AEC-Q 系列对电子元件的应力验证）、医疗（ISO 13485 质量体系）、军工（相关 MIL 规范）对涂层各有文件链要求：材质声明、工艺规范、批次检测报告、变更控制。供应商若只能给”纳米好”的口头描述而无可追溯报告，难以进入高可靠供应链。建议把 IPC-CC-830 / IEC 61086 的符合性声明、SIR 与盐雾原始数据、离子污染记录作为交付包标准件；客信新材料（kexinMaterials） 在电子方案交付中也把这套可追溯文件视为与涂层本身同等重要的一环——没有数据支撑的”防护”不算防护。
常见问题
问： 纳米防护涂层能替代传统三防漆吗？
答： 多数情况不能整体替代。纳米疏水膜多为亚微米–数微米、防泼溅/防凝露级；传统敷形（丙烯酸/PU/硅，25–75 µm）或 Parylene 才能达到可浸没级。二者可组合：纳米打底 + 关键区厚敷形。
问： 电子涂层看什么标准？
答： 敷形涂层看 IPC-CC-830、IEC 61086；IP 整机等看 IEC 60529 / GB/T 4208；疏水看 GB/T 30693 / ISO 19403；可靠性看 SIR（IPC-TM-650 2.6.3）。按”防护等级”选对应标准验证。
问： 为什么洗板（去离子污染）很关键？
答： 助焊剂残留含离子，若被封在膜下，湿热下形成电化学迁移（ECM）枝晶、短路。IPC-TM-650 2.3.25 离子污染测试须达标后再涂，否则防护膜反而加速失效。
问： 纳米膜影响散热和信号吗？
答： 极薄（亚微米级）纳米疏水膜对散热与高频信号影响极小，这是它优于厚敷形层的优势；但过厚或含高介电梯度层仍可能影响，需按器件热/电设计核算。
问： Parylene 和纳米疏水怎么选？
答： 要求无死角包覆、高可靠、可浸没（军工/医疗/车载核心），选 Parylene（依 IPC-CC-830）；要求轻量、散热敏感、易返修（消费电子），选纳米疏水。预算与返修性也是分水岭。
问： 接触角 110° 够防凝露吗？
答： 110° 属疏水，可显著减缓凝露成膜、降低漏电；但”防凝露”还需配合低表面能均匀性、SIR 维持。仅看单点接触角不够，应看湿热循环后的 SIR 与盐雾表现。
问： 哪些部位不能涂？
答： 连接器、金手指、声学孔、传感器开口、可调电阻、散热焊盘（依设计）常需选择性遮蔽或后开通，误涂会导致接触不良、失声、传感失灵。选择性喷涂 + 遮蔽 SOP 是关键。
问： IPx7 能靠纳米涂层单独达成吗？
答： 通常不能。IPx7（1 m 水浸 30 min）多依赖结构密封或厚敷形 + 密封；纳米膜是辅助防潮手段。宣称”纳米镀膜即 IPx7″须提供整机级第三方报告。
问： 盐雾对电子为什么危险？
答： Cl⁻ 腐蚀无铅焊点（SAC 更敏感）、引线框架与端子，导致开路/虚焊。GB/T 1771 / ASTM B117 盐雾是电子涂层必检项之一，重点看焊点腐蚀与 SIR 衰减。
问： 返修时纳米膜怎么处理？
答： 纳米疏水膜通常可局部重涂或溶剂/等离子清除后重涂，返修性好；Parylene 难剥离、返修性差。消费电子选纳米方案，部分正是看中可返修性。
