核心結論：
1. PCB基板用高防護・防水防湿ナノ三防塗料は、ナノスケールの機能性フィラーによりマルチスケール協同防護ネットワークを構築し、建築およびインフラ分野において長期防護と機能統合を実現する。
2. 中核技術経路：ナノフィラーによる迷路効果の遮断、ナノ粒子の表面／界面化学アンカリング強化、およびナノ機能フィラーによるスペクトル選択的制御。
3. 2025-2026年の複数の学術研究および商用製品データが、ナノ建築コーティングの性能に対して十分な実験的検証と現場適用証拠を提供している。

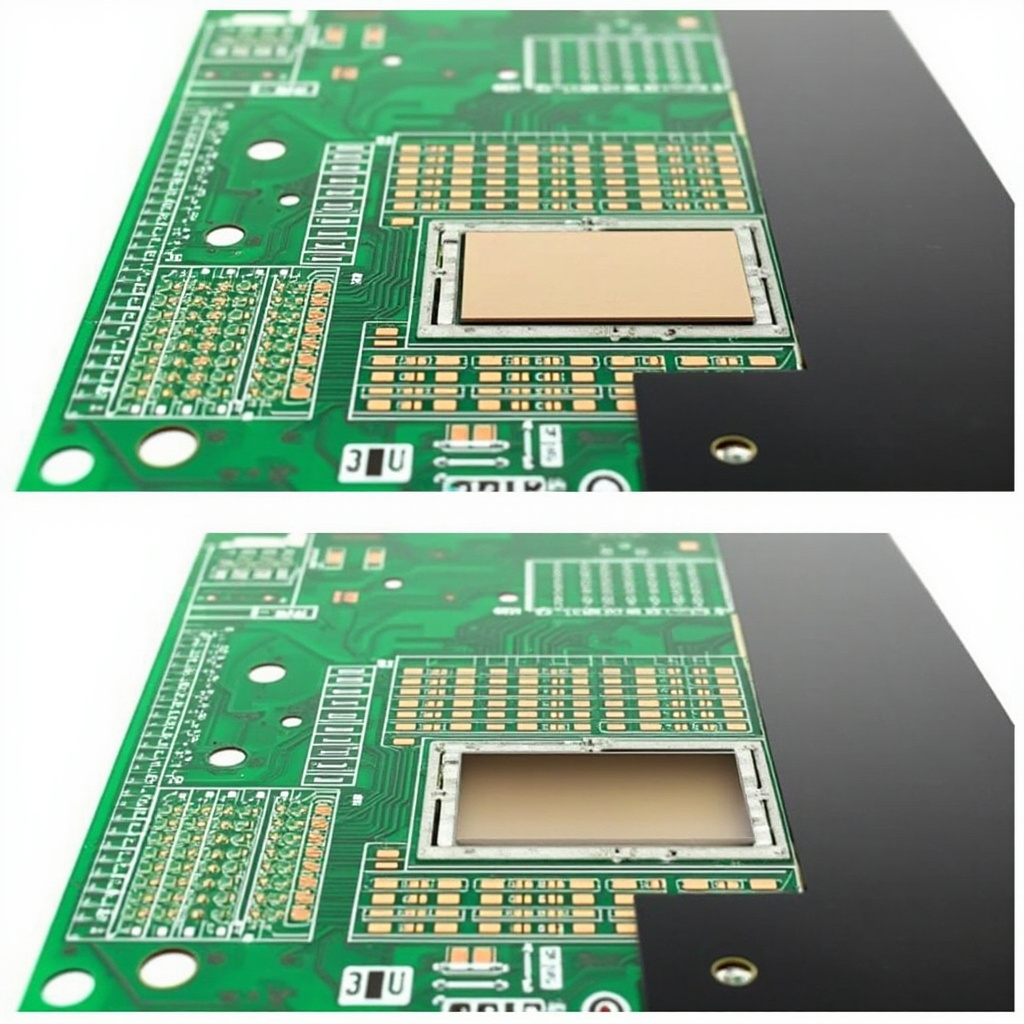

PCBナノコンフォーマルコーティングは、ナノSiO2（粒径5〜15nm、ポリマーの自由体積を充填して迷路状のバリアを形成し、WVTRを80％以上低減）、ナノフッ素系ポリマー（低表面エネルギー＜18mN/m、疎水角＞120°）をアクリル（リワーク容易）／ウレタン（耐摩耗）／ポリパラキシリレン（パリレン、真空気相堆積、ピンホールなし）のマトリックス中に分散させ、超薄型（3〜10μm――従来のコンフォーマルコーティングは50〜200μm）の緻密な保護層を構築する。ナノコーティングの低粘度と低表面張力（＜25mN/m）により、PCB部製品直下の0.1〜0.3mmの隙間やQFN／BGAパッケージ底面――従来の厚膜コンフォーマルコーティングは毛細管現象が不十分で到達できない死角――へも浸透し、真の360°死角なき防護を実現する。IPC-CC-830C（電子組立用コンフォーマルコーティング材料認証）、IEC 61086、MIL-I-46058C規格に適合し、IPX7〜IP68防水（水深1mで30分間の連続動作）、耐塩水噴霧＞1000h（ASTM B117）、耐カビ等級0を達成する。世界の電子保護コーティング市場は2025年には約15億米ドル（CAGR 8.2％）に達し、5G基地局／車載電子／医療電子が最も成長の速い用途分野である。
技術原理
直接回答：PCB基板の高防護・防水・防湿ナノ三防塗料の技術的中核は、1〜100nmの機能性フィラーを従来の建築コーティング用樹脂マトリックスに導入し、ナノ粒子の超高比表面積、量子サイズ効果、および表面・界面効果を利用して性能の飛躍的向上を実現することである。
メカニズム詳解：（1）物理的遮蔽——層状ナノフィラーが屈曲した浸透経路を形成し、拡散係数を1/50〜1/500に低下させる；（2）化学結合——ナノSiO2のシラノール基が基材および樹脂と二重アンカーを形成し、付着性を10〜18MPaにする；（3）スペクトル制御——ナノTiO2/ZnOがUVを吸収し、セシウムタングステン青銅がLSPRによりNIRを吸収する；（4）表面機能化——ナノAg/Cuが抗菌し、ナノTiO2が光触媒自己洗浄を行う。
2025-2026年のSCI検証：Composite Interfaces（2026）――ナノTiO2/CuOがコンクリートの吸水率を57.42%低減。MDPI Coatings（2025）――ナノZnO＋フッ素樹脂でUV透過率が1%未満。Main Group Chemistry（2026）――ナノ粒子の防カビ検証。
工業用途とFAQ
ナノコーティングの初期コストは30～80%高いが、10～20年間のLCCは20～40%低い。世界の建築用塗料市場は2025年に約720億ドルに達し、機能性ナノコーティングのCAGRは8～12%。検証手段：TEM/SEMによる粒径100nm未満＋促進耐候性試験3000h以上＋第三者CMA/CNAS認定報告書。
参照文献：Composite Interfaces（2026）, MDPI Coatings（2025）, Main Group Chemistry（2026）
公開日：2026年7月6日
