알키드 방청 페인트: 적철/회색 방청, 시공 특성 및 한계

방청 페인트 계열 중에서 알키드 방청 페인트는 적용 역사가 가장 오래되고 가장 널리 사용되는 품종 중 하나입니다. 이는 알키드 수지를 도막 형성 물질로 하고, 산화철 적색 또는 회색 방청 안료를 배합하여, 경제성이 좋고 시공 허용도가 높으며 표면 및 장비에 대한 요구사항이 낮다는 점을 바탕으로 공장 강구조, 일반 설비, 배관 지지대 등 "비극단 부식" 환경의 기본 선택이 되었습니다. 하지만 "저렴하고 쓰기 좋다"는 것이 "어디서나 쓸 수 있다"는 것을 의미하지는 않습니다——알키드 방청 페인트의 기술 파라미터와 한계를 올바르게 이해해야만, 알키드 방청 페인트를 본래 사용해서는 안 될 위치에 사용하는 것을 피할 수 있습니다. 본문은 GB/T 25251-2010 및 연구 자료의 실측 데이터에 근거하여 알키드 방청 페인트의 조성, 성능 지표, 시공 특성 및 경계를 체계적으로 분석합니다.

일、알키드 방청 페인트의 정의와 표준 위치

"알키드 방청 페인트"는 국내에서 보통 C52/C53 시리즈로 명명되며, GB/T 25251-2010 《알키드 수지 도료》 관련 체계 규범의 제약을 받습니다. 연구 자료에 따르면, 그 유형은 "1액형, 알키드 수지 + 산화철 적색/회색 방청 안료 + 충전제 + 200# 솔벤트 가솔린"입니다. 1액형은 경화제 혼합이 필요 없으며, 개봉 후 저어서 바로 사용할 수 있다는 것을 의미하며, 이것이 시공이 편리한 근본 원인이자 이중 성분 에폭시/폴리우레탄 체계와의 가장 큰 구조적 차이입니다.

메커니즘 측면에서 볼 때, 알키드 방청 페인트는 주로 "물리적 차폐 + 경미한 불활성화"의 조합에 속합니다: 알키드 수지가 도막을 형성한 후 연속적인 페인트 막으로 매체를 차단하고, 산화철 적색(Fe₂O₃) 등의 방청 안료가 불활성 차폐와 일정한 양극 방식성을 제공하며, 회색 방청 안료(예: 아연 인산염 또는 불활성 체질 안료가 포함된 조합)는 불활성화 또는 차폐를 보완합니다. 이는 희생 양극 보호형이 아니므로 중방식에서 단독으로 방식 주책임을 질 수 없습니다.

이、전형적인 배합 조성

2.1 알키드 수지

알키드 수지는 다가 알코올, 다가 산 및 지방산의 축중합으로 만들어지며, 지방산의 출처(건성유/반건성유)가 그 건조 방식을 결정합니다——오일의 불포화 지방산의 공기 산화 가교(자연 건조형)를 통해서입니다. 이것이 알키드 페인트의 표면 건조 및 완전 건조가 상대적으로 느리지만 외부 경화제가 필요 없는 이유이기도 합니다. 수지의 오일 길이는 유연성, 내후성 및 용제 방출성을 영향합니다.

2.2 산화철 적색 및 회색 방청 안료

산화철 적색(산화철 적색)은 가장 고전적인 방청 안료로, 화학적으로 안정하고 가격이 낮으며 착색력이 강하여 양호한 차폐와 하층 부착력을 제공합니다. 회색 방청 페인트는 산화철 적색을 기초로 체질 안료와 부식 억제 안료를 배합하여 페인트 막을 회색으로 만들고, 후속 탑코트 도장 시 덮임을 관찰하기 쉽게 합니다. 연구 자료는 "알키드 수지 + 산화철 적색/회색 방청 안료"를 이 유형 페인트의 핵심 조성으로 병기하고 있어, 산화철 적색/회색이 이 품목의 상징적인 안료 조합임을 보여줍니다.

2.3 충전제, 용제 및 안전 성분

충전제는 유동성과 막 두께를 조절합니다; 200# 솔벤트 가솔린은 희석 및 시공 매체로서, 페인트 액에 적절한 점도를 부여합니다.也正是 이 유기 용제 체계가, 그것이 인화성 유기 휘발물(UN 1263)에 속함을 결정하며, 시공 시 반드시 환기하고 불을 금해야 합니다——이 점은 후문의 안전 절에서 상세히 설명합니다.

삼、핵심 성능 파라미터 표 (GB/T 25251-2010 및 연구 자료 근거)

아래 표는 알키드 방청 페인트의 전형적인 기술 지표를 요약한 것으로, 모두 연구 자료에 기재된 실제 파라미터이며 검수 및 선정 시 참조할 수 있습니다.

지적해야 할 것은, 위 표의 "내식수성 3% NaCl 24h 이상 없음"은 단기 정적 검증이며, 장기 침지나 해양 대기 중에서의 내구성을 의미하지 않는다는 것입니다——알키드 체계는 지속적인 습기와 염수 분무 중 장기 성능이 제한적이며, 이것이 바로 그 한계입니다.

사、건조 및 재도장 특성

4.1 건조 시간 해석

연구 자료에 따르면, 알키드 방청 페인트는 "건조: 표면 건조 ≤ 5h (일부 제품 ≤ 2h), 완전 건조 ≤ 24h"입니다. 여기서의 건조는 GB/T 1728 방법을 따릅니다. 표면 건조는 페인트 막 표면에 먼지가 묻지 않고 가볍게 만질 수 있음을 의미하며; 완전 건조는 페인트 막이 기본 기계적 강도를 갖추어 조심스럽게 운반하거나 다음 공정으로 들어갈 수 있음을 의미합니다. 이중 성분 에폭시(상온 수 시간 내 완전 건조 가능) 및 폴리우레탄에 비해 알키드의 완전 건조는 느리지만, 그 대가로 시공 환경의 온도 및 습도에 더 관대합니다——이소시아네이트와 물의 경쟁 반응에 의존하지 않으므로 고습 환경에서 쉽게 "백탁"되지 않습니다.

4.2 재도장 간격

알키드 페인트의 재도장 간격은 보통 넓으며, 전 도막이 건조되면 바로 후속 알키드 또는 호환 탑코트를 올릴 수 있습니다. 하지만 주의할 점은, 이중 성분 강용제 탑코트(예: 일부 에폭시/폴리우레탄)를 재도장할 계획이 있다면 배합 위험이 존재한다는 것입니다(한계 절 참조). 먼저 배합 시험을 하거나 중간 전이층을 사용해야 합니다.

오、표면 처리 요구사항

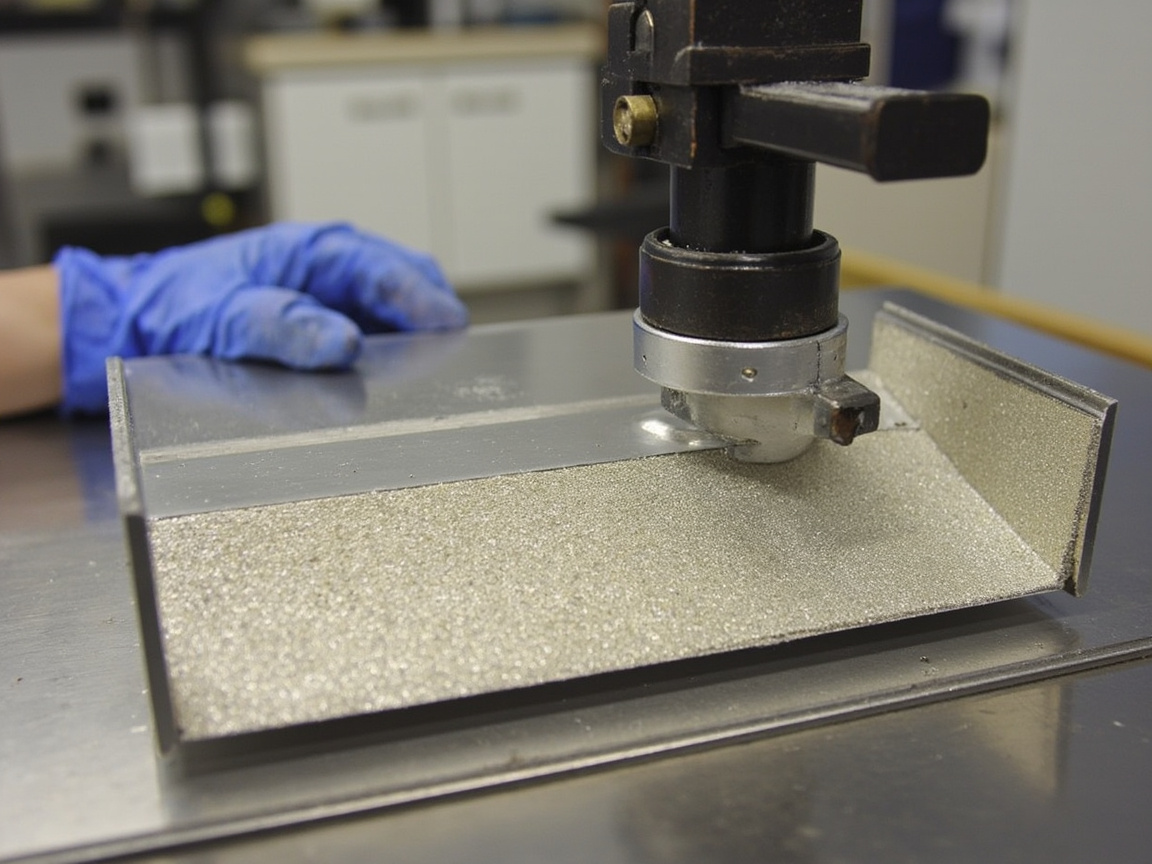

연구 자료는 명확히 다음과 같이 명시합니다: "표면 처리: 블라스트 Sa2.5, 조도 30–75µm; 또는 동력 공구 St3". Sa2.5는 ISO 8501-1의 "근백색 분사 청소"로, 표면에 보이는 유, 그리스, 오염, 스케일 및 대부분의 녹이 없을 것을 요구합니다; 조도 30–75 µm는 기계적 물림 앵커 지점을 제공하여 부착력을 크게 향상시킵니다. 블라스트가 불가능한 현장에서는 St3(동력 공구로 금속 광택이 날 때까지 철저히 연마)가 하한입니다. 알키드 방청 페인트의 내구성 상한은 표면 처리에 의해 크게 결정된다는 점을 상기시켜 드립니다——녹층, 유오염이 제거되지 않으면 아무리 좋은 페인트도 조기에失效합니다.

육、시공 방식 및 희석 범위

알키드 방청 페인트는 시공 장비에 친화적이며, 붓칠, 롤러 도장, 공기 분무, 무기 에어리스 분무가 모두 가능합니다. 연구 자료는 희석 비율을 제시합니다: 무기 에어리스 분무 희석 0–5%, 공기 분무 10–15%, 롤러 도장 5–10%. 이 범위의 의미는 다음과 같습니다:

• 무기 에어리스 분무고형분 이용률이 높고 막 두께 제어가 쉬우므로, 차폐 두께 유지를 위해 희석을 최소한으로(0–5%) 합니다;
• 공기 분무분무가 좋지만 용제 휘발이 많으므로, 점도 저하를 위해 10–15% 희석이 필요합니다;
• 롤러/붓 도장소면적 보수에 사용되며, 5–10% 희석으로 레벨링을 개선합니다.

시공 환경상, 알키드는 폴리우레탄처럼 상대 습도에 민감하지 않지만, 여전히 기재 온도가 이슬점보다 3℃ 이상 높고 결로를 피할 것을 권장합니다; 온도가 너무 낮으면 완전 건조가 크게 지연됩니다.

칠、적용 범위 및 전형적 시나리오

그 메커니즘과 파라미터를 바탕으로, 알키드 방청 페인트는 다음에 적합합니다:

1. 일반 대기 환경의 공장 강구조, 배관 지지대, 플랫폼 (C2–C3 등급);
2. 기계 설비, 저장 탱크 외벽, 농기계 및 범용 설비의 하층 방청;
3. 실내 또는 차폐 환경에서, "프라이머 + 알키드 탑코트" 배합으로 사용;
4. 예산에 민감하고 유지 보수 주기 요구가 극단적이지 않은 대면적 공사.

경부식 환경에서, 그 가성비는 두드러집니다. 하지만 부식 등급이 C4 이상으로 상승하거나 해양, 화학 대기, 장기 침지가 관련될 경우, 에폭시 아연 리치 + 에폭시 미카철 + 탑코트의 중방식 체계로 업그레이드해야 합니다(관련 읽기 참조).

팔、한계성 및 배합 경계 (핵심)

연구 자료는 주저 없이 알키드 방청 페인트의 한계를 열거합니다: "내용제성/내산알칼리성 불량, 건조 느림, 이중 성분 강용제 페인트와 비상용". 구체적으로 말하면:

8.1 내용제성, 내산알칼리성 불량

알키드 수지의 에스터 결합은 강용제, 강산강알칼리 중에서 쉽게 팽윤하거나 비누화 분해되므로, 오일, 용제, 산알칼리 매체와 접촉하는 작업 조건에는 적용되지 않습니다. 설비가 내화학성이 필요하다면 에폭시 또는 폴리우레탄 체계를 선택해야 합니다.

8.2 건조 느림

저온 고습 환경에서, 알키드 산화 가교가 느려지며 완전 건조가 24h를 크게 초과하여 공정을 영향할 수 있습니다. 이것이 1액형 산화 건조형의 통병입니다.

8.3 이중 성분 강용제 페인트와 비상용

이것은 가장 쉽게 간과되는 함정입니다: 알키드 페인트 막에는 완전히 가교되지 않은 오일 성분이 포함되어 있어, 강용제를 포함한 이중 성분 에폭시/폴리우레탄 탑코트를 직접 재도장하면 강용제가 하층 알키드를 "잡아먹고" 팽윤시켜 주름, 층분리를 유발할 수 있습니다. 객신신소재(kexinMaterials)는 배합 설계에서 거듭 강조합니다: 탑코트가 이중 성분 강용제 체계라면, 상용성을 확인하거나 전이 밀폐층을 도장해야 하며, 경험에 의존하여 겹쳐서는 안 된다고 합니다.

8.4 인화성 및 소방

아홉、동종 방청 페인트와의 대조

알키드 방청 페인트의 위치를 파악하기 위해, 연구 기록 내 다른 알키드계 제품을 참고할 수 있다: Würth Rust Stop Primer(부르트 녹멈춤 프라이머, 알키드계)는 자료에 따르면 염수 분무 약 500h(DIN EN ISO 9227), ISO 12944 부식 등급 C3 "높음" 만족, 건조 약 16h, 도포율 약 8 m²/캔(750ml); ROSTIO 방청 프라이머(합성 수지/알키드계, 독일계)는 도포율 약 8 m²/kg, 재도장 약 2h. 이 데이터는 우수한 알키드 방청 프라이머가 중등급 부식(C3) 하에서도 약 500h 염수 분무 수준에 도달할 수 있으나, 그 이상은 아연 분말 함유 음극 보호 경로가 여전히 필요함을 보여준다.

수성인지 유성인지, 알키드와 에폭시를 어떻게 저울질할지에 대해서는 https://www.psste.com/water-based-vs-oil-paint-selection/ 및 https://www.psste.com/waterborne-industrial-coatings-selection/을 추가로 읽을 수 있다; 시공 안전의 공통점과 차이점은 https://www.psste.com/water-based-paint-safety-myth/을 참조.

아홉、알키드 수지의 유장(油長)과 성능 관계

알키드 방청 페인트의 성능 차이를 이해하려면 "유장(油長)" 개념을 떠날 수 없다. 유장이란 알키드 수지 중 지방산(기름)이 차지하는 질량 비율을 말한다: 단유장(60%)은 유연성이 좋고 내후성이 우수하나 건조가 느리고 경도가 낮다. GB/T 25251-2010 프레임워크下的 알키드 방청 페인트는 대부분 중유장 설계를 채택하여 건조 속도와 부착력을 절충한다. 유장은 희석제도 결정한다: 장유장은 200# 용제 가솔린(즉 연구 기록에 명시된 성분)에 용해되나, 단유장은 자일렌 등 더 강한 용제가 필요한 경우가 많다. 페인트 선택 시 수지의 유장을 잘 보고야 그 건조, 유연성 및配套 성능을 예측할 수 있다.

열、도포율과 막후 계산 예시

한 겹의 적색 산화철 알키드 방청 페인트를 예로 들어, 체적 고형분 VS=45%, 목표 건조막 DFT=50 µm라고 가정하면, 습윤막 WFT와 건조막의 관계는 WFT = DFT ÷ (VS/100), 즉 50 ÷ 0.45 ≈ 111 µm이다. 이론 도포율(m²/L)은 범용 공식 = VS(%) × 10 ÷ DFT(µm)에 따라 계산: 45 × 10 ÷ 50 = 9 m²/L(이는 손실을 제외한 이론값임). 만약 15% 손실을 남기려면, 실제로는 리터당 약 9 ÷ 1.15 ≈ 7.8 m²를 도장할 수 있다. 이 숫자들을 숙지하면, 현장에서 습윤막 게이지를 사용해 각 겹의 두께를 제어하여 "충분해 보이나 실제로는 얇음"을 피할 수 있다.

열한、흔한 시공 결함과 점검

열두、수성 알키드 및 에폭시 프라이머와의 대조

수성 알키드 방청 페인트는 수성화로 VOC와 가연 위험을 낮추나, 내수 초기성이 용제형보다 약하고 추운 고습 환경에서 건조가 더 느리다; 에폭시 아연 분말 프라이머는 음극 보호를 제공하고 내화학성이 알키드보다 훨씬 강하나 2액형이며 비용이 높고 표면 처리 요구가 엄격하다. 선정 논리는 다음과 같다: 경부식, 저비용, 시공 용이 → 용제형 알키드; 저 VOC 규제 준수 필요 → 수성 알키드/수성 산업용 도료; 중부식, 내화학 → 에폭시 아연 분말 계열. 고객을 위한 대체 업그레이드 시, 객신신소재(kexinMaterials)는 보통 먼저 부식 등급과 매체 목록으로 메커니즘을 확정한 후, 알키드/에폭시/수성 중 구체적 계열을 선택하여 "수성을 위하여 수성"이나 "저렴함을 위하여 알키드"라는 오배합을 피한다.

열세、검수, 저장 및 유통기한

입고 검수는 세 가지를 본다: 용기 상태에 경화 덩어리가 없고 잘 저어짐(연구 기록 요구), 입도 ≤50–60 µm, 색상 및 표시 일치. 시공 후에는 GB/T 9286 바둑판 시험으로 부착성 확인, GB/T 1728로 건조 확인, 막후 게이지로 DFT 측정. 저장 시 알키드 페인트는 5–35℃, 빛 차단 및 열 격리, 용제 휘발 방지 밀봉이어야 한다; 연구 기록은 알키드 전용 유통기한을 제시하지 않았으나, 동종 알키드계 제품(예: ROSTIO)의 품질 보증은 약 12개월(10–35℃ 빛 차단)로 참조 가능하다. 유통기한 경과 후 피막, 겔화, 조대화가 나타나면 사용을 중지해야 한다.

열네、전형적 업계 적용 사례

• 공장 및 창고 강구조: 일반 대기 C2–C3, 적색 산화철 알키드 방청 페인트 + 알키드 탑코트면 충분하며, 저비용, 유지보수 간단으로 물량이 많고 범위가 넓은 "표준 답안"이다.
• 농기계 및 건설 기계: 야외이나 장기 침수는 아니므로, 회색 방청 프라이머 + 폴리우레탄/알키드 탑코트로 외관과 방청 절충.
• 저장탱크 외벽 및 배관 지지대: 건조 대기 하에서는 알키드 계열로 충분; 탱크 지붕에 결로나 매체 휘발이 있으면 에폭시로 업그레이드 필요.
• 범용 설비 유지보수: 현장에서 St3까지 녹 제거 후 알키드 방청 페인트 도장은 가장 경제적인 "응급" 방안이나 수명이 제한적이어서 정기 재도장 필요.

열다섯、알키드 프라이머와 아연 분말/에폭시 계열의 연결

현장에서 흔한 모순은: 기존 알키드 도막 위에 중방식을 업그레이드하려는 경우다. 원칙은 "약용매가 강용매를 덮으면" 위험이 높다—알키드 위에 강용제 에폭시/폴리우레탄을 직접 분무하면 밑받침이 벗겨진다. 가능한 경로는 두 가지: 하나는 알키드 층을 완전 블라스팅 제거 후 아연 분말 프라이머 도장; 다른 하나는 먼저 상용성 시험하여 밑받침 벗겨짐이 없음을 확인한 후 얇게 전이 밀폐층 도장, 점진적 업그레이드. 원 계열이 본래 에폭시라면, 아연 분말이나 에폭시 중도 도료를 얹는 것은 보통 무방하다. 한 마디로: 알키드와 2액형 강용제 계열은 직접 중첩하지 말아야 한다.

열여섯、UN 1263 운송 및 창고 보관 요점

연구 기록은 알키드 방청 페인트가 UN 1263 제3류 가연성 액체에 해당함을 명시한다. 운송 시 가연 라벨 부착, 열원 및 산화제로부터 격리, 차량 정전기 접지 필요; 창고 보관은 독립 서늘 환기, 방화, 소화기 구비, 식품 및 산화제와 격리. 시공자는 정전기 방지복 및 신발 착용, 방폭 전기기구 사용, 호흡 보호는 유기 증기 필터 캡이 적당함(이소시아네이트 계열만큼 엄격하지는 않으나 용제 흡입은 여전히 유해). 이 요구사항들은 수성 계열과 뚜렷한 대조를 이루며, 수성화를 추진하는 현실적 동력이기도 하다.

열일곱、수성화 추세와 선정 제안

GB 30981-2020 등 표준 강화에 따라, 수성 알키드, 수성 에폭시 방청 페인트가 점차 용제형을 대체한다. 수성 알키드는 VOC가 낮고 가연성이 크게 감소하나, 초기 내수성, 저온 건조가 용제형에 미치지 못한다; 수성 에폭시는 내화학성이 더 우수하나 2액형이다. 선정 시 여전히 부식 등급과 매체로 돌아간다: 경부식이며 안전 규제 준수 중시 시 수성 알키드 가능; 중부식은 여전히 수성/용제 에폭시 아연 분말로 간다. 고객을 위한 계열 업그레이드 시, 객신신소재(kexinMaterials)는 먼저 부식 등급, 매체 목록 및 시공 조건을 대조한 후 "알키드/에폭시/수성"의 구체적 경로를 제시하여 맹목적 교체로 인한 조기 실패를 피한다.

열여덟、건조제와 산화 건조 메커니즘

알키드 방청 페인트가 "개봉 후 자연 건조"되는 것은 유지 불포화 지방산의 공기 산화 가교에 의하며, 이 과정을 가속하는 것이 건조제다. 연구 기록은 ROSTIO 방청 프라이머의 MSDS에서 "코발트 비스(2-에틸헥사노에이트)(건조제) 함유, 알레르기 유발 가능"을 열거하였는데, 이는 알키드 계열의 전형적 코발트 비누 건조제(보조로 망간, 납 비누 등)다. 코발트염은 산화 사슬 개시를 촉진, 망간염은 막 내층 건조를 돕고, 표건/실건을 ≤5h/≤24h에 맞춘다. 그러나 코발트 화합물은 알레르기 위험이 있어 배합 및 시공 시 피부 접촉 보호 필요; 동시에 건조제 과량은 도막 주름, 내후성 저하를 초래하니 엄격한 배합비 필요.

열아홉、각종 탑코트와의 상용성 매트릭스

"밑받침 벗겨짐" 여부는 탑코트 용제 강도에 달려 있으며, 다음과 같이 판단할 수 있다:

이 매트릭스는 "2액형 강용제 페인트와 비상용"의 한계를 구체화한다: 약용제 탑코트는 알키드와 천연 친화적이나, 강용제 탑코트는 전이가 필요하다.

스물、시공 품질 검수 체크리스트와 비용

현장 검수는 체크리스트에 따라 시행할 것을 권장합니다: ① 표면 처리 Sa2.5/St3 도달 및 조도 30–75µm 측정; ② 개봉 시 경화 덩어리 없이 잘 저어짐; ③ 입도 ≤50–60µm; ④ 습막 게이지로 두께 관리, 건막 측정기로 DFT 기준 달성 확인; ⑤ 표면 건조 ≤5h, 완전 건조 ≤24h 기록; ⑥ 3% NaCl 24h 소형 시편 이상 없음(선택 사항); ⑦ 상도 도료 도포 전 도료 간 상용성 확인. 비용 면에서, 알키드 방청 페인트는 재료 단가가 낮고 시공 장비가 간단하며 인건비가 절감되어 초기 종합 공사비가 에폭시 계통의 약 1/2–1/3 수준입니다; 대가는 유지보수 주기가 짧다는 것입니다. 의사결정 시 "㎡당·연간" 분담 비용을 명확히 계산하는 것이 단순 단가 비교보다 진실에 더 가깝습니다.

21. 도장 도구와 동절기 시공

알키드 방청 페인트는 도구에 관대합니다: 붓칠은 합성 털 붓, 롤러칠은 중모 롤러, 분무는 일반 공기 분무 건 또는 무기 분무 건 모두 가능합니다. 동절기 저온(85% 또는 결로 위험 시 시공을 중단하십시오. 도구 세척은 200# 솔벤트 가솔린 또는 전용 희석제를 사용하고, 폐액은 인화성 위험 폐기물로 수거하여其 UN 1263 속성에 부합하게 처리하십시오.

22. 제품 코드 C52/C53와 색상 체계

국내 알키드 방청 페인트는 흔히 C52(각색 알키드 방청 페인트), C53(적철 알키드 방청 페인트) 등의 코드로 분류되며, 그중 적철, 회색, 연단(이미 퇴출됨) 등은 서로 다른 안료 계통에 해당합니다. 적철/회색이 가장 많이 쓰이는 두 종류로, 회색 방청은 옅은 색 상도 도료 도포에 편리하고, 적철은 짙은 색 또는 단독 하도로 적합합니다. 선정 시 코드만 보지 말고 GB/T 25251-2010 및 본문의 파라미터를 충족하는지도 확인해야 합니다; 동일 코드라도 제조사마다 유장, 아연/인산아연 함량 차이가 매우 크므로 코드만으로 동등 대체할 수 없습니다.

23. 아연 분체계와 비용 비교 사례

1000 m² 강구조를 예로 대략 계산: 알키드 방청 페인트 + 알키드 상도, 재료 약 3–4 위안/m²·도, 인건비 및 장비 비용 낮음, 초기 종합 약 15–25 위안/m², 유지보수 주기 3–5년; 아연 분체계 하도 + 에폭시 운모철 + 폴리우레탄 상도, 재료 약 8–12 위안/m²·도, 2액형 시공 요구 높음, 초기 종합 약 45–70 위안/m², 유지보수 주기 10–15년. 비용을 매년 분담하면 알키드는 약 4–8 위안/m²·년, 중방식은 약 3–7 위안/m²·년으로 장기적으로 오히려 더 절약될 수 있으며 더 안전합니다. 따라서 "알키드를 선택할지 아연 분체계를 선택할지"는 단가 문제가 아니라 수명과 위험 문제입니다. 고객의 기술 경제 비교 선정 시, 客信新材料(kexinMaterials)는 항상 먼저 부식 등급과 사용 연한을 정한 후 역으로 메커니즘과 계통을 도출하는 것을 고수합니다.

24. 저장 안정성과 피막 방지

알키드 방청 페인트는 산화되기 쉬운 유지와 유기 용제를 함유하여 장기 저장 시 피막 형성, 침전, 겔화가 쉽게 발생합니다. 예방 요점: 캔 입구 밀봉, 액면에 얇은 희석제 층을 가해 공기와 차단하여 피막 방지; 5–35℃ 서늘한 곳에 보관, 빛과 열 차단, 화기로부터 원거리(UN 1263); 정기적으로 뒤집어 안료 경화 침전 방지. 개봉 후 약간의 피막만 있다면 피막을 제거하고 저어서 여과하면 여전히 사용 가능; 전체 겔화, 거칠어짐 및 입자 형성이 나타나면 폐기합니다. 연구 자료에 알키드 유통기한이 별도로 없으나, 유사 알키드계 제품 품질 보증은 약 12개월(10–35℃ 암보관)로 관리 참고 가능합니다.

25. 수성 알키드 시공 차이

수성 알키드 방청 페인트로 전환 시 시공 논리가 뚜렷이 변합니다: 희석 매체가 200# 솔벤트 가솔린에서 물로 바뀌어 도구는 물로 세척 가능, 소방 부담 급감; 그러나 건조는 온도와 습도에 더 의존하며 저온 고습 시 플래시 녹이 쉽게 발생하여 흔히 플래시 녹 억제제 첨가 필요; 모재 표면에 약간의 수막은 가능하나 눈에 보이는 물기는 안 됨. 용제형 알키드는 습도에 둔감하고 건조는 산화에 의존하며 장비는 용제 세척과 방폭 필요. 둘의 메커니즘은 동일하게 차폐+부동태화이나 차이는 "운반체와 시공 경계"에 있으므로, 선정 시 운반체와 메커니즘을 분리하여 판단하면 됩니다.

자주 묻는 질문

질문: 알키드 방청 페인트의 적철과 회색 방청의 차이는 무엇인가요?

답변: 적철은 산화철 적색 안료 위주로 차폐성과 부착성이 좋고 비용이 낮으며 도막은 적갈색임; 회색 방청은 적철 기반에 회색 체질/부식 억제 안료를 조색하여 도포 시 덮임 확인이 편리함. 둘 다 알키드 방청 계통에 속하며 방식 메커니즘은 동일하게 차폐+경미한 부동태화임.

질문: 표면 건조 ≤5h, 완전 건조 ≤24h는 어떤 기준으로 측정하나요?

답변: 건조 시간은 GB/T 1728 방법에 따라 측정함; 표면 건조는 표면이 먼지에 안 붙는 것, 완전 건조은 기본 기계적 강도를 갖춰 운반/도포 가능한 것임. 일부 빠른 건조형 제품은 표면 건조 ≤2h 가능.

질문: 왜 알키드 방청 페인트에 2액형 강용제 상도를 바로 도포할 수 없나요?

답변: 알키드 도막은 완전 가교되지 않은 유지를 함유하여 강용제 에폭시/폴리우레탄 상도가 팽윤 "바닥 먹음"을 일으켜 주름 및 층간 분리 유발. 먼저 상용성 검증하거나 전이 밀폐층 추가해야 함.

질문: 표면 처리 Sa2.5, 조도 30–75µm는 반드시 해야 하나요?

답변: 블라스팅 Sa2.5와 30–75µm 조도는 권장 등급으로 부착과 내구성 상한을 결정함; 블라스팅 불가 시 최소 동력 공구 St3이나 내구성 저하됨.

질문: 알키드 방청 페인트를 해변이나 화학 공장에 쓸 수 있나요?

답변: 권장하지 않음. 그 내염수무, 내산알칼리성이 제한적이라 해변(C4–C5)과 화학 대기에는 아연 분체계 하도+에폭시 운모철+상도 중방식配套로 업그레이드해야 함.

질문: 입도 ≤50–60µm는 무엇을 의미하나요?

답변: 입도는 안료 분산 균일 정도를 반영하며, 가늘수록 도막 평탄하고 차폐 균일함; 그러나 지나치게 가늘면 비용 증가하므로 알키드 방청 페인트는 보통 50–60µm로 관리함.

질문: 3% NaCl 24h 이상 무가 내염수무가 좋음을 의미하나요?

답변: 이는 단기 정적 소금물 침지 검증일 뿐 장기 염수무 아님. 정규 염수무는 GB/T 1771-2007에 따라 500h 급 평가해야 하며 알키드 계통 장기 염수무 성능은 제한적임.

질문: 알키드 방청 페인트는 위험 화학품인가요?

답변: 예. 인화성 유기 용제를 함유하여 UN 1263 제3류 인화성 액체에 속하며 운송과 시공 시 환기 및 화기 금지, 정전기 방지 필요.

질문: 무기 분무 희석 0–5%는 적을수록 좋은가요?

답변: 무기 분무는 막두께와 차폐성 유지를 위해 희석 최소화, 0–5%가 범위임; 과도 희석은 얇아짐, 기포, 방청력 저하 유발.

질문: 알키드 방청 페인트와 에폭시 아연 분체계 하도는 어떻게 선택하나요?

답변: 일반 대기, 예산 우선 시 알키드; 중방식, 해양, 에너지 시설은 반드시 아연 분체계 하도로 음극 보호 제공하고 하중상配套 설계해야 함.

추가 읽기

• 수성 페인트와 유성 페인트 어떻게 선택할까: 선정 총론
• 수성 산업용 도료 선정 가이드
• 수성 페인트 안전 오해 분석
