石油化工设备防腐：保温层下腐蚀与温度分区选材

石油化工装置是工业腐蚀最复杂的场景之一：高温、高压、易燃介质、酸性环境与大量保温层交织。与普通钢结构不同，石化设备的失效往往不是”看见的锈蚀”，而是藏在保温层下、法兰垫片间、弯头焊缝处的隐蔽腐蚀。理解石化防腐，必须建立”温度分区 + 介质分区 + CUI 防控”的三维思维。

客信新材料（kexinMaterials） 在环氧富锌、耐热环氧与无机硅酸锌等石化适用体系上的技术积累，可支持从常温管道到中高温设备的配套设计。关于富锌底漆的阴极保护机理，可参考环氧富锌底漆技术解析。

一、石化腐蚀的复杂性

石化设备的腐蚀环境由多重因素叠加：

• 温度跨度大：从常温到数百摄氏度，材料与配套截然不同。
• 介质多样：原油、酸性气（H₂S、CO₂）、胺液、硫酸、碱液等，各有专属腐蚀机理。
• 保温层下腐蚀（CUI）：保温层渗水后形成闭塞腐蚀电池，且难以目视发现。
• 交变工况：开停车、温度循环使涂层热疲劳、CUI 风险升高。

这种复杂性决定了石化防腐不能套用单一配套，而必须按”部位—温度—介质”精细设计，并重视隔热层下与法兰等细节。

二、温度分区选材逻辑

工程上常按设备/管道的设计温度划分选材区间（具体耐热上限以产品 TDS 为准，不在此以数字断言）：

• 常温至中温区：常规环氧富锌底漆 + 环氧云铁中间漆 + 脂肪族聚氨酯/环氧面漆，满足一般大气与设备外防腐。
• 中高温区：需耐热涂料，如有机硅耐热涂料、改性环氧耐热体系，承受热老化与热循环。
• 高温区/火焰接触：可能采用无机硅酸锌、专用耐高温涂料，甚至金属热喷涂，具体依温度与介质。
• 低温区：保冷（而非保温）部位，防结露与 CUI 同样重要，端封防水是关键。

温度分区不是凭感觉，而应结合工艺操作温度、设计温度与热循环幅度，查阅涂料 TDS 的耐热温度曲线后确定。

三、保温层下腐蚀（CUI）与 NACE SP0198

CUI 是石化防腐的头号隐患。保温层一旦因端封失效、雨水渗入或蒸汽泄漏而受潮，水分被滞留其中，在碳钢表面形成氧浓差与闭塞电池，腐蚀速率可远超明管。NACE SP0198《保温和防火层下碳钢设备外腐蚀控制》给出了系统防控建议：

1. 连续完整的封闭涂层体系：在保温层下采用无缺陷、连续的防腐涂层，作为第一道屏障。
2. 防水端封：保温层端部、支吊架、法兰处设可靠防水密封，阻断水分侵入路径。
3. 温度分区选材：按前述温度区间选用耐热且耐 CUI 的配套，避免涂层在高温下粉化失护。
4. 检测与监测：对高风险部位采用红外、超声波或定期开封检查，早期发现保温层下锈蚀。

CUI 防控的核心是”不让水进去”与”进去也能被及时发现”，二者缺一不可。许多事故并非涂料本身失效，而是端封设计与维护缺失导致保温层长期含水。

四、配套对比

下表归纳石化典型温度区间的配套取向：

需强调：上表温度为示意区间，实际耐热上限以产品 TDS 与工艺温度为据，不应脱离数据自行判断。

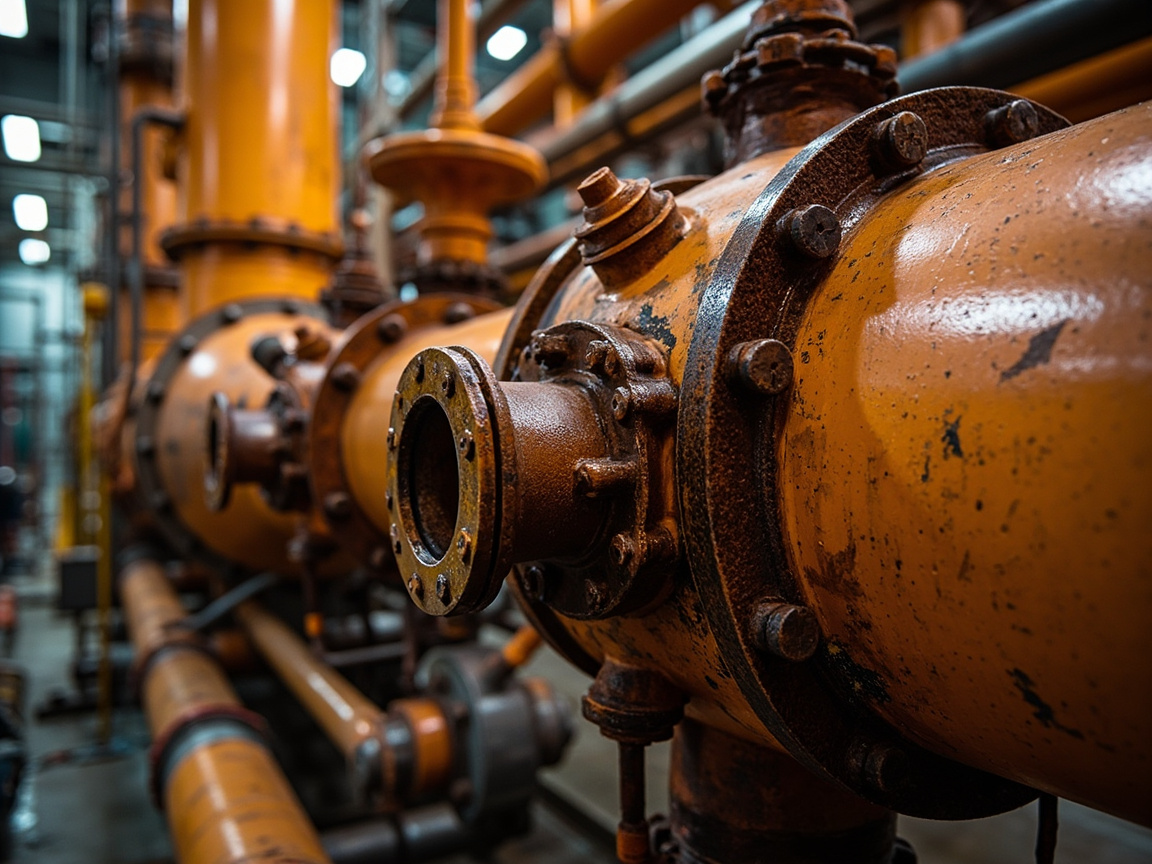

五、耐热涂料与无机硅酸锌

中高温部位常采用有机硅耐热涂料，其 Si-O 键能高、耐温性好，可在一定温度区间保持涂膜完整；无机硅酸锌则以锌粉+硅酸盐为基，耐高温且具阴极保护，但脆性相对大、对施工要求高。二者适用于不同温度与介质工况，选型须结合工艺温度曲线、介质兼容性与可施工性。

需注意：耐热涂料的”耐温”通常指干热环境，若有蒸汽、酸性冷凝则须另行评估；无机硅酸锌在酸性冷凝环境下锌可能快速消耗，应与工艺介质匹配。

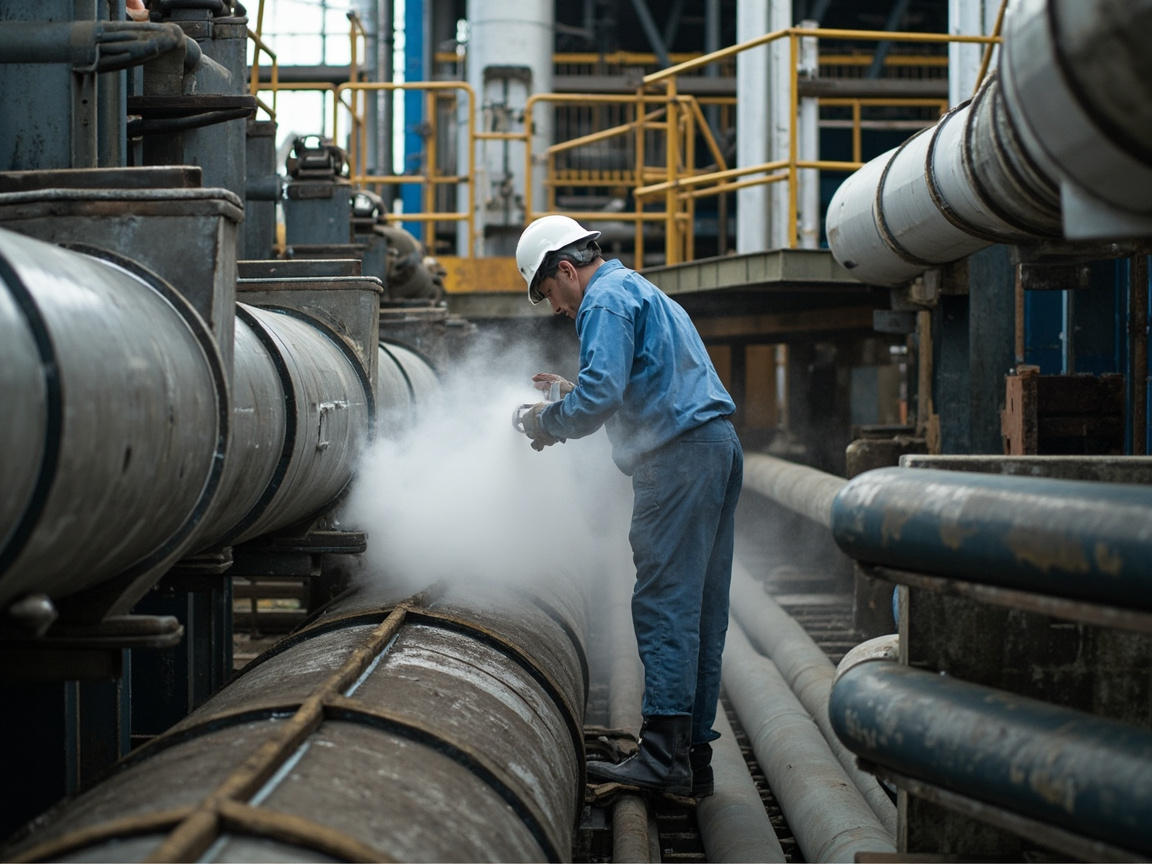

六、表面处理与施工边界

石化设备表面处理同样遵循 ISO 8501-1 的 Sa2.5（关键构件），但检修现场常受空间、安全限制，可能采用动力工具打磨至 St3 或局部喷砂。无论哪种，都须控制油污、盐分与粗糙度，并保证涂层与基材附着力。检修涂装还须考虑停产窗口、动火安全与通风，工艺组织比新建更复杂。

七、防火层下与特殊部位

部分石化设备外包防火层（如钢结构防火涂料），其下同样存在 CUI 风险。防火层与防腐层的匹配、端封防水、以及防火层破损后的水分侵入，都是防控重点。法兰、阀门、支吊架、仪表接管等”几何复杂”部位是 CUI 高发点，应作为巡检与端封设计的优先对象。

八、腐蚀监测与全生命周期管理

现代石化企业越来越多采用腐蚀回路、在线监测（如电阻探针、超声测厚）与风险检验（RBI）来管理腐蚀。涂装作为”被动防护”，应与”主动监测”结合：建立设备涂装档案，标注配套、膜厚、检修记录，与监测数据联动评估剩余寿命。

客信新材料（kexinMaterials） 建议在石化配套技术文件中明确温度分区、各区的 DFT 与耐热上限、CUI 防控措施（端封与检测），使运行与检修单位能按图维护。关于标准体系的全貌，可延伸阅读工业涂料标准体系综述。

九、常见选型误区

误区一：所有管线用同一套漆。 错。温度与介质差异巨大，必须分区选材。

误区二：保温层包好后就安全。 错。端封失效即 CUI 起点，防水是关键。

误区三：耐热涂料耐温越高越好。 错。须匹配实际温度曲线与介质，脱离数据无意义。

误区四：检修随便打磨即可。 错。表面处理等级直接决定附着力与寿命，不可降标。

误区五：CUI 靠肉眼发现。 错。保温层下隐蔽，须靠端封设计+定期检测。

十、石化防腐的技术经济与检修策略

石化装置的防腐投入，必须在”连续性生产”的背景下评估。一次非计划停车的损失常以小时计、以百万计，因此防腐的性价比不在于材料是否最便宜，而在于能否避免因腐蚀泄漏、壁厚减薄导致的安全事故与停产。许多企业把防腐预算视为可压缩的成本项，却忽视了腐蚀失效引发的连锁代价，这种短视在检修周期拉长后尤为危险。

从选材看，按温度与介质分区配套看似增加了管理复杂度，实则是最经济的做法：在常温区用通用环氧体系、在高温区用耐热或无机体系、在保温层下用连续封闭配套，避免了”一刀切”导致的过度设计与欠防护并存。分区选材还能让检修备料更精准，减少库存与误用风险。

检修策略是石化防腐的胜负手。装置大修（turnaround）窗口有限，涂装作业须与动火、探伤、更换等工序精细排程。表面处理在检修现场受空间、安全限制，常难以达到新建时的 Sa2.5，需在规范允许范围内选择可行的处理等级，并通过加强检测（如更密的膜厚与附着力抽测）弥补。对因保温拆除而暴露的管线，正是发现 CUI、评估剩余寿命的黄金窗口，应同步开展测厚与无损检测，把”修漆”升级为”管腐蚀”。

数字化与风险检验（RBI）正改变石化防腐的模式。将涂层档案、腐蚀监测数据、介质与温度参数整合，可识别高风险回路并优先投入资源，实现”好钢用在刀刃上”。对保温层下这类隐蔽腐蚀，结合红外热成像筛查含水部位、再针对性开封验证，比盲目全面拆除更高效。防腐从”被动刷漆”走向”基于风险的主动管理”，是行业明确的趋势。

最后，安全与环保约束不可忽视。受限空间涂装须强制通风、控溶剂浓度；高温部位检修须防烫伤与防火；废弃磨料与涂料包装须合规处置。这些合规要求本身也是成本构成，但省去它们带来的事故代价远高于投入。把安全、环保、质量与成本放在同一框架权衡，才是石化防腐成熟的决策方式。

十一、石化涂料配方与施工细节深读

石化装置的涂层选择，本质是对温度曲线与介质兼容性的双重匹配。常温区通用环氧配套成熟可靠；中高温区则需耐热体系，有机硅耐热涂料依靠硅氧键的高键能承受干热，但其与基材的附着力、与下层底漆的相容性需谨慎验证；无机硅酸锌以锌粉与硅酸盐成膜，耐高温且具阴极保护，但脆性较大、对施工与表面要求高。选型的依据应是工艺温度曲线与介质性质，而非”耐温数值”标签。

保温层下隐蔽腐蚀的防控，是配方之外的系统工程。即使涂层本身耐温，若端封失效让水进入保温层，闭塞环境内的氧浓差仍会驱动腐蚀。因此保温层下的涂层更强调”连续、无针孔、耐温差循环”，施工中须杜绝漏涂与针孔，并在端部、支吊架、法兰处设置可靠防水密封。部分项目引入红外热成像筛查含水部位、再以超声测厚验证壁厚，把隐蔽腐蚀变为可探测风险，是近年成熟的防控思路。

检修现场的涂装条件远逊于新建。受限空间、残留介质、动火安排与短暂窗口，使表面处理常难以达到理想等级。此时应在规范允许范围内选择可行的处理级别，并通过更密的膜厚与附着力抽检弥补；对保温拆除暴露的管线，应同步开展腐蚀评估，把”刷漆”升级为”管腐蚀”。检修涂装的安全底线同样不可破：强制通风、控制可燃与有毒蒸汽浓度、落实动火监护，是任何进度压力都不能逾越的红线。

阴极保护与涂层的协同，在埋地或浸没部位尤为重要。外防腐层提供绝缘屏蔽，阴极保护提供电化学防护，二者缺一都会让另一方负担过重。牺牲阳极或外加电流系统的设计参数，应与涂层状态联动维护；当涂层大面积老化，阴极保护电流需求上升，系统可能力不从心。因此涂层质量直接决定阴极保护的经济性与可靠性，二者应在设计阶段统筹，而非分头交由不同专业各自为政。

从风险检验的角度看，石化防腐正从”按时刷漆”走向”按风险投入”。将涂层档案、腐蚀监测、介质与温度参数整合，可识别高风险回路并优先投入资源。对高温、保温层下、介质腐蚀性强的关键部位，提高检测频率与维护等级；对低风险部位则适度降低频次。这种基于数据的资源分配，比均匀用力更经济，也更能在有限检修窗口内守住安全底线，是行业明确的演进方向。

保温层下腐蚀的检测思路值得细化。传统的开封检查虽直观，但破坏保温、成本高且覆盖有限。现代做法倾向于先用红外热成像筛查疑似含水部位，热图异常处往往对应保温层进水，再针对性开封与超声测厚验证，既提高检出率又控制工作量。对于高风险回路，还可布设电阻探针或在线测厚，实现趋势监测。把隐蔽腐蚀变为可探测、可预警的风险，是近年石化防腐最务实的进步之一。

阴极保护与涂层的协同常被分割管理。外防腐层提供绝缘屏蔽，阴极保护提供电化学防护，二者缺一都会让另一方负担过重。牺牲阳极或外加电流系统的设计参数，应与涂层状态联动维护；当涂层大面积老化，保护电流需求上升，系统可能力不从心。因此涂层质量直接决定阴极保护的经济性与可靠性，二者应在设计阶段统筹，运维中联合评估，而不是分头交由不同专业各自为政，造成责任真空。

风险检验正在重塑资源分配。将涂层档案、腐蚀监测、介质与温度参数整合，可识别高风险回路并优先投入资源。对高温、保温层下、介质腐蚀性强的关键部位，提高检测频率与维护等级；对低风险部位则适度降低频次。这种基于数据的投入，比均匀用力更经济，也更能在有限检修窗口内守住安全底线。防腐从按时刷漆走向按风险投入，是行业明确的演进方向，也要求管理流程与数据基础同步升级。

安全与环保约束不可忽视。受限空间涂装须强制通风、控制可燃与有毒蒸汽浓度；高温部位检修须防烫伤与防火；废弃磨料与涂料包装须合规处置。这些要求本身也是成本构成，但省去它们带来的事故代价远高于投入。把安全、环保、质量与成本放在同一框架权衡，才是石化防腐成熟的决策方式，也是企业在严格监管下可持续发展的基础。

保温层下腐蚀的检测思路值得细化。传统开封检查虽直观，但破坏保温、成本高且覆盖有限。现代做法倾向于先用红外热成像筛查疑似含水部位，热图异常处往往对应保温层进水，再针对性开封与测厚验证，既提高检出率又控制工作量。对于高风险回路，还可布设电阻探针或在线测厚，实现趋势监测。把隐蔽腐蚀变为可探测、可预警的风险，是近年石化防腐最务实的进步之一。

阴极保护与涂层的协同常被分割管理。外防腐层提供绝缘屏蔽，阴极保护提供电化学防护，二者缺一都会让另一方负担过重。牺牲阳极或外加电流系统的设计参数，应与涂层状态联动维护；当涂层大面积老化，保护电流需求上升，系统可能力不从心。因此涂层质量直接决定阴极保护的经济性与可靠性，二者应在设计阶段统筹，运维中联合评估，而不是分头交由不同专业各自为政，造成责任真空。

风险检验正在重塑资源分配。将涂层档案、腐蚀监测、介质与温度参数整合，可识别高风险回路并优先投入资源。对高温、保温层下、介质腐蚀性强的关键部位，提高检测频率与维护等级；对低风险部位则适度降低频次。这种基于数据的投入，比均匀用力更经济，也更能在有限检修窗口内守住安全底线。防腐从按时刷漆走向按风险投入，是行业明确的演进方向。

安全与环保约束不可忽视。受限空间涂装须强制通风、控制可燃与有毒蒸汽浓度；高温部位检修须防烫伤与防火；废弃磨料与涂料包装须合规处置。这些要求本身也是成本构成，但省去它们带来的事故代价远高于投入。把安全、环保、质量与成本放在同一框架权衡，才是石化防腐成熟的决策方式，也是企业在严格监管下可持续发展的基础，任何进度压力都不能逾越这些底线。

检修策略是石化防腐的胜负手。装置大修窗口有限，涂装作业须与动火、探伤、更换等工序精细排程。表面处理在检修现场受空间与安全限制，常难以达到新建时的等级，须在规范允许范围内选择可行处理级别，并通过更密抽检弥补。对因保温拆除而暴露的管线，应同步开展壁厚与无损检测，把修漆升级为管腐蚀，才是真正守住装置安全的做法。

石化防腐的复杂性，决定了它永远是一项系统工程而非孤立作业。温度、介质、保温与检修窗口交织在一起，任何单一措施都不足以覆盖全部风险。正因如此，成熟的工程管理把防腐视为贯穿设计、施工、运维全周期的主线，以数据驱动资源投放，以标准约束材料与工艺。只有把涂层、阴极保护、检测与安全管理作为一个整体来对待，才能在严苛的工况下守住装置的安全与连续运行，这也是行业长期实践沉淀出的最宝贵经验。

进一步看，石化防腐的进步方向，是把被动刷漆转变为主动的风险管理。通过腐蚀监测、数据整合与按风险投放资源，企业能够在有限的检修窗口内守住最关键的部位，避免灾难性失效。这种转变依托于标准、材料、工艺与档案的协同，也依托于管理流程的升级。当防腐真正融入装置的全生命周期管理，它便不再是成本负担，而成为保障连续生产与安全运行的核心能力，为企业在严格监管下创造稳定而长远的价值。

可以说，石化防腐的每一次进步，都是把未知风险变为可管风险的努力。当标准、监测与数据真正贯通，装置的安全便有了坚实底座，企业也得以在严苛环境中稳健前行。

在石化行业，防腐从来不是孤立的技术环节，而是贯穿装置生命的系统能力。把标准、材料、监测与管理拧成一股绳，企业便能在复杂工况下守住安全底线，也让连续生产成为可能。

常见问题

常见问题

问： 什么是保温层下腐蚀（CUI）？

答： CUI 指保温/保冷层下的碳钢设备外表面，因水分渗入并滞留而形成的隐蔽腐蚀。保温层一旦端封失效或受潮，内部形成氧浓差与闭塞电池，腐蚀速率可远超明管，且难以通过目视发现，是石化装置的重要隐患。

问： NACE SP0198 给出了哪些防控建议？

答： NACE SP0198《保温和防火层下碳钢设备外腐蚀控制》建议：采用连续完整的封闭防腐涂层作为第一屏障；在端封、支吊架、法兰处设可靠防水密封阻断水分；按温度分区选用耐热且耐 CUI 的配套；对高风险部位定期检测或监测。核心是”防水侵入”与”早期被发现”。

问： 石化设备如何按温度分区选材？

答： 通常分常温–中温（常规环氧配套）、中高温（有机硅/耐热环氧）、高温（无机硅酸锌或专用耐温）、保温层下（连续封闭+防水端封）、保冷（防潮+防腐）。具体耐热上限以产品 TDS 的耐热曲线与工艺温度为准，不脱离数据判断。

问： 有机硅耐热涂料和无机硅酸锌怎么选？

答： 有机硅耐热涂料耐干热、柔韧，适合中高温设备外表面；无机硅酸锌耐高温且具阴极保护，但脆性较大。若环境有酸性冷凝，锌可能快速消耗，须与介质兼容后选用。选型须结合温度曲线、介质与施工条件。

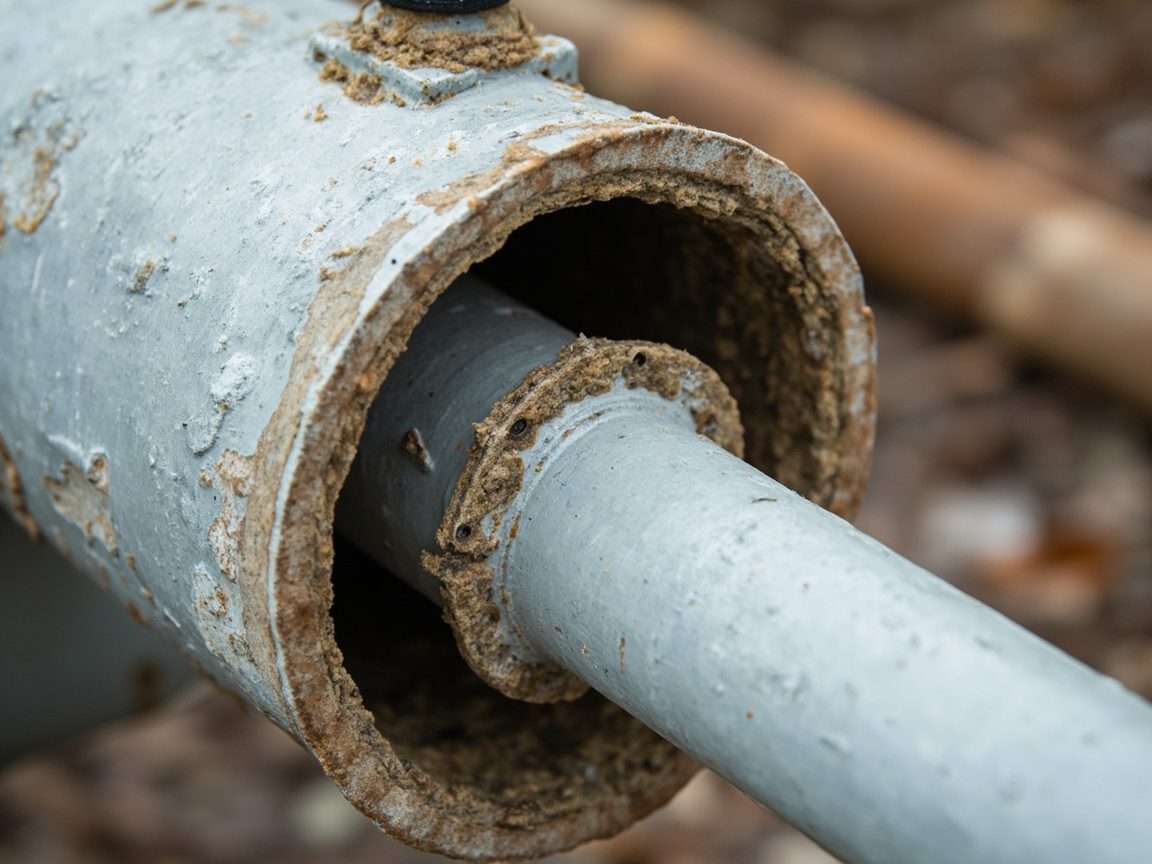

问： 保温层端部为什么要做防水密封？

答： 端封是阻断雨水、蒸汽渗入保温层的关口。端封失效后水分长期滞留，是 CUI 的直接诱因。可靠的端封设计（如金属护罩、密封胶、正确坡度）对 CUI 防控至关重要。

问： 表面处理在检修现场如何把握？

答： 关键构件仍应达到 Sa2.5（ISO 8501-1）；受空间限制可局部喷砂或动力工具打磨至 St3，但须控制油污、盐分与粗糙度，保证附着力。检修还须兼顾停产窗口、动火安全与通风，工艺组织比新建更复杂。

问： 耐热涂料的”耐温”指什么环境？

答： 通常指干热空气环境下的耐受温度。若存在蒸汽、酸性冷凝或介质接触，耐温含义不同，须另行评估。不应仅凭”耐温值”标签选型，而要看 TDS 中对应的工况描述。

问： 如何早期发现 CUI？

答： 靠端封设计 + 定期检测。可采用红外热成像发现保温层含水、超声测厚监测壁厚减薄、或在高风险部位定期开封检查。建立设备涂装与检修档案，与监测数据联动评估。

问： 防火层下也会 CUI 吗？

答： 会。外包防火层的钢结构同样可能因防火层破损、端封失效而进水，形成 CUI。需重视防火层与防腐层的匹配、端封防水及破损修复，法兰阀门等复杂部位优先防控。

问： 石化防腐只靠涂装够吗？

答： 不够。涂装是被动防护，应与腐蚀监测、风险检验（RBI）、材质升级等主动手段结合。建立配套档案与膜厚/附着力基线，与在线监测联动，才能实现全生命周期腐蚀管理。
