引言：化工设备——不是”买大不买小”选型的科学
涂料化工厂的设备选型——常被简化为”一年要多少吨——设备买多大——安上去就行了”这容易导致”大马拉小车”(反应釜>需要的3倍——搅拌效率低——加热/冷却能耗大——批次之间慢——经济性差——大设备——投资——更贵”容量——是规格——选大了=浪费成本和能源”)——或”小马拉大车”(砂磨机>需要的产量——加工慢——成为”卡产能”的瓶颈——延误交货”设备选小了——损失订单”)”设备选”需要基于“年总需求/年开工小时/批次数——每批次各工序的加工时间”
——精确计算”每个设备在每个工序中的匹配容量””不扩大——不缩小——产能的’水流’——每个设备的流率一致——无瓶颈——无冗余”。
涂料化工设备的选型计算是以工艺数据(年产量Q/批次数N/每批体积V_batch/粘度η/温度T/细度目标)为基础——通过传热(Q=U·A·ΔT)、搅拌功率(P=Nₚₚ·ρ·N³·D⁵)、研磨(介质填充率/线速度/能量输入)和灌装速率(精度/防爆)等工程公式——为各生产环节(合成/预混/研磨/调稀/灌装)选定设备规格和台数——使全厂设备在年开工小时(>5000-7000h/年)内——产能100%匹配——无瓶颈——无闲置——实现投资成本/运行成本的最小化。
一、四种核心设备选型参数全览
| 设备 | 核心参数 | 计算公式 | 关键工程边界 |
|---|---|---|---|
| 反应釜 | 容积V/换热面积A/搅拌功率P(kW) | A=Q/(U×ΔT)——P=Nₚₚ·ρ·N³·D⁵ | 装料系数0.7/U≤300W/m²·K/蒸汽——>5bar/半管夹套——最经济 |
| 高速分散机 | 功率P(kW)/齿盘D(mm)/转速N(rpm) | P≈0.5-1kW/10L浆料——线速度=πDN/60>15m/s | D/罐径≈0.3-0.4——真空脱泡对水性UV——绝对必需 |
| 砂磨机 | 研磨腔容积V(L)/介质填充率/线速度(m/s)/功率(kW) | 产量=V_L/s×循环次数——功率≈0.1kW/L | 介质>0.3-2.0mm——动态分离器>0.1mm——温度<60°C——冷却水 |
| 灌装机 | 灌装精度(±g)/速率(桶/h)/容器范围(L) | 精度=称重传感器±0.05%——速率=灌嘴数×单嘴速率 | 防爆(Zone 1)——自动上下盖”不拉丝——不滴漏” |
FAQ

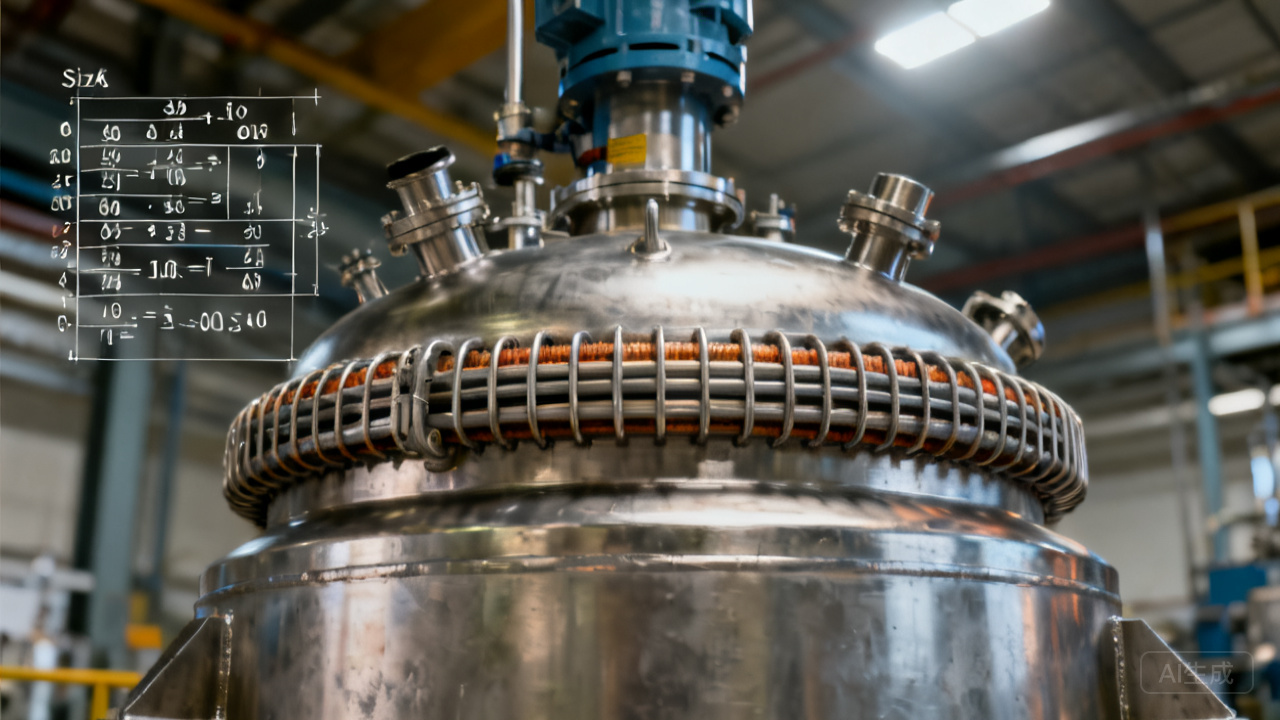

Q1：反应釜的”换热面积”怎么算——为什么半管夹套优于内盘管？
反应釜——合成树脂(180-250°C/聚酯化/醇酸)——需要升温和降温升温速度(>1-2°C/min——产量挂钩——换热面积大——升温快——每年——产更多批
“换热面积=产能”)。换热面积A——由总传热量Q=U·A·ΔTlog——U(总传热系数)——对半管夹套(半圆管焊在釜外”无额外内障碍——好清洗——对高粘——油性——挂壁少——U>250-400W/m²·K”)——内盘管(管束在釜内”黏壁——难清洗——降低U(“衰减”挂壁厚1mm>U要减半”)).半管夹套”U高——不占釜内空间——不需要每批清洗(因为不接触反应物料——只接触外壁)——是”首选换热水——夹套形式”。半管规格——DN40/DN50管径——盘绕釜体——焊接——>耐压5bar——可以蒸汽加热(<160°C——蒸汽)或导热油(>250°C——油)”高温聚酯——>250°C——必须导热油——蒸汽不可”。
Q2：分散机的”齿盘直径/罐径”比——为什么是0.3-0.4——大于或小于——效果变差？
高速分散——齿盘”抛料+剪切”齿盘D——罐径T——D/T=0.3-0.4——(1)D/T>0.4(<0.5)"桶壁影响齿盘——料不能被抛出去——物料旋转整体——桶内形成旋转漩涡——漩涡将空气吸入浆料——产生大量泡沫——浪费功率""不剪切——只甩水"；(2)D/T<0.3"齿盘太小——远离桶壁——近齿盘区有剪切——远处的物料无运动——不均匀"桶周围不运动——需要配合刮壁——抱齿盘"低速刮壁——将远处的料推进齿盘区"组合——双轴"(高速齿盘+低速刮壁)。D/T≈0.3-0.4是单轴的"最优区间"双轴则——高速齿盘和低速锚式——配合——刮壁——可将物料逼入高速区"更均匀+无死角"这是当今涂料预混分散机的标配"双轴——高速齿盘+低速锚"。

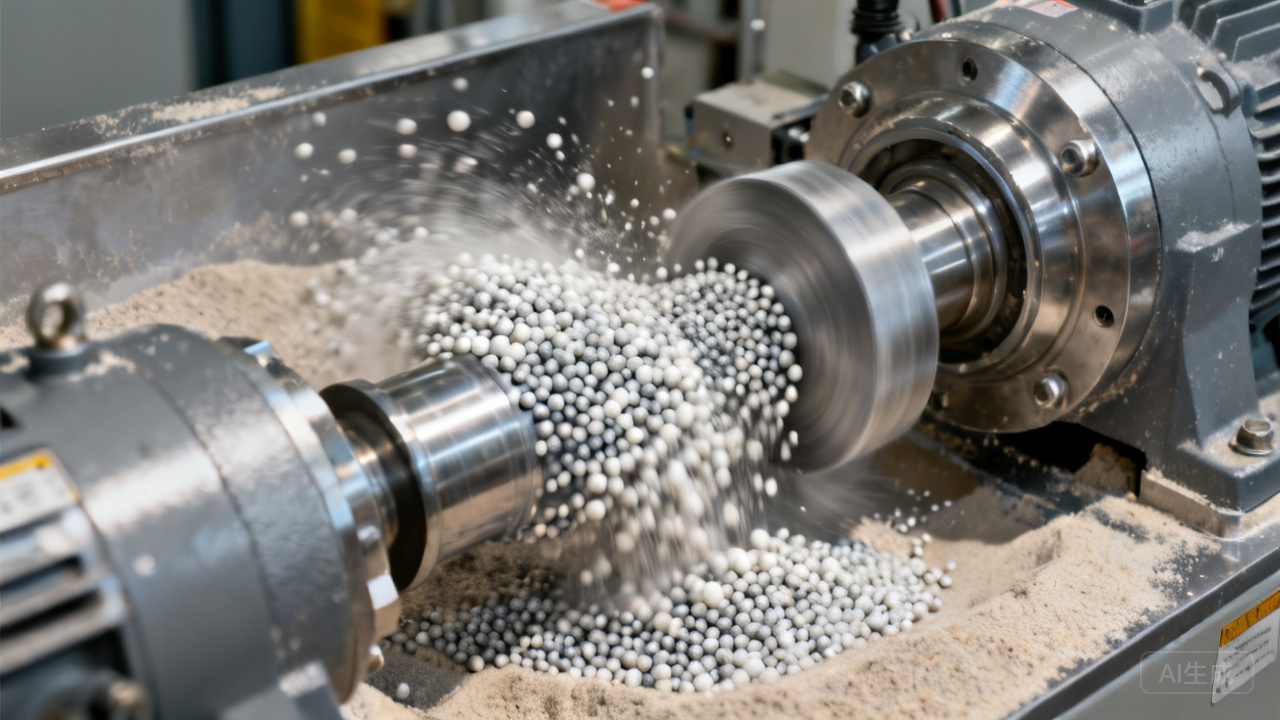

Q3：砂磨机的”研磨介质”选择——氧化锆(ZrO₂)——硅酸锆——玻璃——钢球——四材质的权衡？
(1)氧化锆球(Y-TZP——密度6.0——高韧性——耐磨——<0.01%/h损耗——一致性好——推荐0.3-1.2mm——能做纳米(<100nm)"高硬度——>ZrO₂——不能磨ZrO₂颜料——自磨”);(2)硅酸锆(密度4.6——价格<氧化锆>50%”铝比——硬度低于锆——磨损>0.05%/h——用于——普通颜料<5μm——经济";(3)玻璃球(低密度——无铅玻璃"轻——产生的能量低——只用于——软颜料——或<2μm——'低能'——不磨损——不生热"；(4)钢球(高密度——8——磨损>0.1%/h——锈蚀——不能用于水性——仅溶剂型——但生锈污染——几乎不用”沙磨——不用钢球”。
Q4：砂磨机的”分离器”为什么不能太小——0.1mm是底线？
砂磨后的浆料——与研磨介质分离——分离器——(1)静态(筛网/缝隙——0.2-0.5mm——便宜——但易堵——高粘度/高固含——堵塞——要频繁清洗——停机——产能损失)；(2)动态(旋转——缝隙——0.1mm——离心力——挡介质”不堵+产能高——投资增加30-50%——自动回收介质——溢流”。为什么不能<0.1mm缝隙——(1)0.1mm——比表面积——0.1mm缝隙——对于>0.5mm介质完全可以100%分离——但小缝隙会被<0.1mm介质小球(磨损)堵塞"缝隙越小——压力越高——易堵；(2)"分离器——是砂磨机"最容易坏和堵塞的配件">0.1mm——耐磨——碳化钨——缝隙。
Q5：灌装机的”防爆”(Zone 1/2)——为什么是涂料灌装安全的第一要求？
涂料灌装——溶剂蒸气——与空气混合——易燃”灌嘴——静电”刷”地放出火花——点燃蒸气——爆炸——需要防爆——ATEX/IECEx/GB 3836——(1)灌装区——Zone 1(正常运行时可能有爆炸性气体”溶剂蒸气”1区——要求——II 2G——Ex d或e——泵/电磁阀——防爆外壳)；(2)灌嘴——静电接地——导电材料——电阻<10⁶Ω——将静电导入地下——不积聚；(3)氮封灌装(UV单体——氧气——>单体氧化——氮保护——也防爆”氮封+防爆——双保障”。防爆认证”无证书=安监局——挂牌——停产——设备不能投产”。
Q6：三种规模工厂(1000/5000/20000吨/年)的设备矩阵是什么？
1000t/a(小厂——批产>0.5-2t——设备——1台2000L反应釜——2台——分散——1台砂磨——立式——>低投资<200万——人工"劳动密集")；5000t(中型——批>3-5t——3台5000L釜——色浆”用多台卧式砂磨(<3台)——每种色——独立研磨线——不交叉"彩色——专色专磨"设备>500万——半自动灌装”PLC——分段自动化”)；20000t(大厂——批>10-15t——6-8台10000-20000L釜——全天运行——>7000h”砂磨机>10台——每种色——一台独立——自动配料(AGV——自动——管道——零人工加料)”全自动灌装/码垛/缠膜——>300桶/h”数字化MES管控——全设备总投资>5000万元””大型涂料厂——一年电费>500-1000万”。“规模决定自动化程度——不是设备大小一样””1000吨——人——20000吨——机器”
。
Q7：搅拌功率计算——P=Nₚₚ·ρ·N³·D⁵”为什么是D的五次方”？
此式——(Rushton turbine——紊流——搅拌功率——Nₚₚ——功率数(>4-6——Rushton叶——标准——Re>10⁴)。P∝D⁵——叶轮直径翻倍(2倍)——功率增——2⁵=32倍——>(1)反应釜——搅拌>5-7kW/吨——在>20m³釜——电机>100kW——(2)转速N∝N³(2倍转速→8倍功率——’快=贵’——高转速——不是无代价的——电——是主要运营成本之一。搅拌”混合时间——>——N升至——最小N——产热——’>最小N就够了——>叶轮直径>D——功率>——不够再加转速'”。
Q8：涂料生产的”物料流”为什么要从顶层(反应釜)+自重下流到最后灌装——单向流动无交叉——不可逆？
传统多层工厂——顶层——反应釜(原料——泵至)——合成——依靠重力(自流)进入中层——分散/砂磨
——再重力——底层调稀/灌装
“物料从上往下——单向——不交叉——清洁——高效“重力传送——零泵——省能——管道短——好清洁——污染风险低——批次之间的切换——快速”
——这是涂料工厂的”经典垂直布置”和”GMP—等级单向流—无回头路”原则。交叉——(回流——管道——要清——浪费+污染——绝对避免——“管道——单向——用后——用溶剂冲洗——管道清洁——验证——洁净——方可生产下一产品”)”批次之间管道清洗——是涂料工厂——防止颜色/产品交叉污染的”绝对环”不可省”。
Q9：导热油系统——为什么在聚酯反应釜中”油温”和”釜温”的温差不超30°C——防止局部过热？
聚酯合成——末期——酯化——酯+水——>240°C——水汽——蒸出——至终点。导热油加热——油温>280°C——釜壁温度>260-270°C——(1)如果油温-釜温>30°C——釜壁<<过热——树脂——在壁上"焦化"形成碳垢——碳层的导热——极差(0.1增加热阻<1mm——导致——温度失控——质量——色深——黑点"焦壁"这是"壁温——失控——质量废——整釜——报废——损失>5万/批+清洗碳垢停工>3天”——因此——导热油与釜温——必须<30°C——通过程控——均热——确保"壁不焦"。

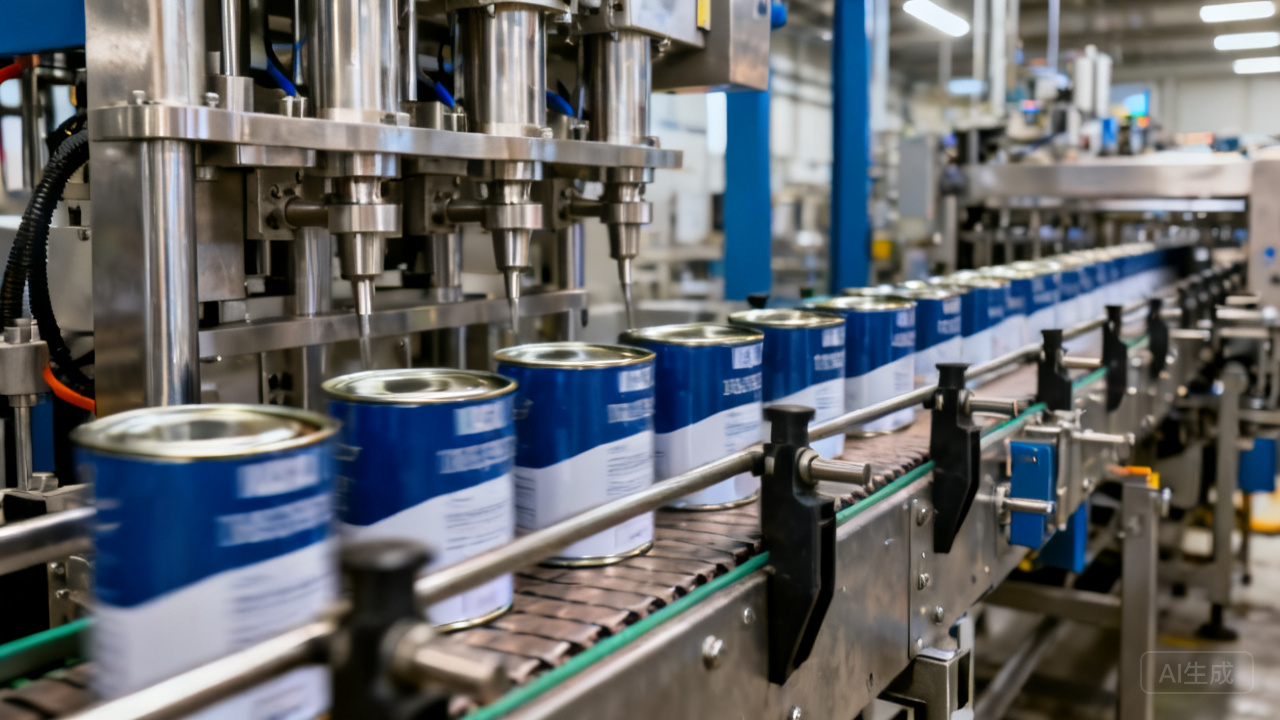

Q10：灌装的”不拉丝——不滴漏”对灌嘴设计的流体力学要求？
涂料为粘弹性流体(高分子溶液/颜料悬浮”黏弹性——高剪切——稀化——低剪切——弹性恢复”灌嘴”断流——涂料”丝连/拉丝”滴落——弄脏瓶盖/桶口——外观和密封问题”不滴不拉”灌嘴的”回吸”(suck-back)——灌嘴关断后——瞬间反向回吸——将嘴口残液——吸回——毛细管——液面后退——不滴
——这需要(1)速度——<0.1s——快速回吸——(2)阀(柱塞——磁致伸缩)——精确行程(±0.5mm——控制回吸体积=0.05ml);(3)嘴口的设计——毛细管——尖头——控制「内壁涂层——低表面能——不易润湿——油墨不爬"不滴——不爬——不丝连"这才是"完美——灌嘴——的流体力学艺术"。
相关阅读
总结
涂料四大核心化工设备(反应釜——搅拌/传热——砂磨机——研磨介质——分散——灌装)的选型必须基于工艺数据的工程计算——而不是经验”大一号就对了”否则将导致”卡瓶颈”(产力受限——拖延交期)或”大马拉小车”(浪费投资和能源)。大型(20000t/年)”自动至上”小型(1000t/年)”劳动至简”设备矩阵——必须和厂房的高差——单向”物料流”无交叉——保证”清洁—品质”。客信新材料可以为建设中的涂料厂提供“设备清单+投资预算+平面布置+工程选型计算书”
“从工艺到设备——从图纸到调试”一站式EPC服务。
