Rivestimento a polvere isolante: resistenza volumetrica, rigidità dielettrica e applicazioni elettriche

Il rivestimento a polvere isolante è una classe di rivestimento termoindurente a polvere con funzione principale di isolamento elettrico; tipicamente utilizza epossidica o epossidica modificata come legante, e con una sola applicazione forma sulla superficie di conduttori metallici o componenti sotto tensione uno strato isolante continuo, denso e ad alta resistenza, sostituendo la tradizionale impregnazione a vernice, l'avvolgimento e l'iniezione di plastica. I suoi parametri chiave non sono "se è bello o no", bensì la resistività volumetrica, la resistività superficiale, la rigidità dielettrica (tensione di breakdown) e l'indice di resistenza alla tracciabilità elettrica — questi parametri determinano direttamente se l'equipaggiamento può sopportare in sicurezza la tensione di lavoro e se può evitare perdite di corrente e strisciamento in ambienti umidi e inquinati. Secondo GB/T 6554 "Vernice in polvere epossidica per isolamento elettrico — Requisiti generali", la vernice in polvere epossidica isolante deve essere valutata sistematicamente per queste prestazioni elettriche. Nei settori della trasmissione e distribuzione elettrica, fabbricazione di motori, nuove energie ed elettronica, il consumo di polveri isolanti continua a crescere, proprio perché permettono un rivestimento spesso in un'unica passata, sono senza solvente, rivestono forme complesse e offrono prestazioni stabili e tracciabili.

Nel campo delle polveri funzionali, Kexin New Materials (kexinMaterials) fornisce sistemi di polveri isolanti per motori, sbarre collettrici, trasformatori e involucri di batterie, progettando in sinergia "isolamento più anticorrosione più resistenza all'usura". Questo articolo, basandosi su standard citabili (GB/T 1410, GB/T 1408, GB/T 1411, GB/T 6554 e IEC 60243, IEC 60120, ecc.), scompone il nucleo tecnico del rivestimento a polvere isolante, aiutando gli ingegneri elettrici a trasformare l'"isolamento" da requisito vago in un indicatore quantificabile e accettabile.

I. Indicatori elettrici chiave dell'isolamento

Le prestazioni della polvere isolante sono definite da quattro indicatori elettrici. La resistività volumetrica è la resistenza per unità di volume, in ohm-centimetro, misurata secondo GB/T 1410 (equivalente a IEC 60093); la resistività superficiale è la resistenza superficiale per unità di area, in ohm per quadrato, misurata con lo stesso standard; la rigidità dielettrica (resistenza al breakdown) è la tensione di breakdown per unità di spessore, in chilovolt per millimetro, misurata secondo GB/T 1408 (equivalente a IEC 60243); l'indice di tracciabilità comparativo (CTI) è la tensione di resistenza alla tracciabilità da perdita, in volt, misurata secondo GB/T 1411 (equivalente a IEC 60112). La resistività volumetrica della polvere epossidica isolante raggiunge 10¹³–10¹⁶ ohm-centimetro, molto superiore all'aria (circa 10¹⁶, ma l'aria è facilmente soggetta a breakdown); ciò che è più critico è che è solida, aderente e non collassa. La rigidità dielettrica determina lo spessore isolante sopportabile — ad esempio, un rivestimento con rigidità dielettrica di 20 chilovolt per millimetro, a 0,5 millimetri di spessore sopporta teoricamente dell'ordine di 10 chilovolt (nella pratica occorre lasciare margine di sicurezza e considerare i difetti). L'indice di tracciabilità comparativo rappresenta la capacità di resistere alla tracciabilità da perdita in ambienti umidi e sporchi; CTI maggiore o uguale a 600 è il livello massimo di resistenza alle tracce, CTI maggiore di 175 è il livello di isolamento di base.

Va chiarito: l'"isolamento" della polvere isolante è un concetto relativo — limita la corrente di perdita a un livello di sicurezza sotto la tensione di lavoro, non è assolutamente non conduttivo; la progettazione deve prevedere adeguato coefficiente di sicurezza in base alla tensione nominale dell'equipaggiamento, e considerare l'effetto di temperatura, umidità e inquinamento sulla riduzione della resistenza.

II. Tabella di confronto degli indicatori

III. Perché l'epossidica è il principale legante per le polveri isolanti

Le polveri per isolamento elettrico sono quasi interamente a base di resina epossidica, per quattro ragioni. Primo, buon isolamento intrinseco: l'epossidica reticolata ha alta resistività volumetrica, bassa perdita dielettrica e costante dielettrica moderata. Secondo, adesione estremamente forte: aderisce saldamente a metalli come rame, alluminio, acciaio, lo strato isolante non si stacca facilmente creando interstizi d'aria (gli interstizi sono la fonte di scariche parziali e breakdown). Terzo, resistenza chimica e termica: la rete reticolata resiste a olio, solventi, calore umido; si possono ottenere isolamenti di classe B (130℃) o persino classe F (155℃). Quarto, processo maturo: la polvere epossidica può essere spruzzata elettrostaticamente, rivestita per immersione a letto fluido, formando in un'unica passata un film spesso (200–1000 micrometri), rivestendo forme complesse. GB/T 6554 fornisce requisiti generali per la reticolazione, rigidità dielettrica, resistenza volumetrica e caratteristiche termiche della vernice in polvere epossidica per isolamento elettrico; i prodotti specifici (come quelli progettati per motori, sbarre, trasformatori a secco) hanno ulteriori standard aziendali o corrispondenti IEC. Le polveri poliestere e poliuretaniche hanno isolamento accettabile, ma resistenza alle tracce e stabilità a lungo termine in caldo umido spesso inferiori all'epossidica, quindi l'isolamento di alta gamma è prevalentemente epossidico.

IV. Fattori chiave che influenzano le prestazioni isolanti

Il primo è densità e interstizi d'aria: l'aria negli interstizi distorce il campo elettrico locale e facilita la scarica. La polvere isolante deve livellarsi sufficientemente, senza pori e senza bolle. Nel processo si ottiene con tempo di gelificazione appropriato (misurato a temperatura data secondo ISO 8130-6 / GB/T 16995), fusione e livellamento sufficienti e degassamento (preriscaldare il pezzo, controllare la curva di riscaldamento). Il secondo è riempitivo e CTI: l'epossidica pura ha CTI medio; l'aggiunta di alcuni riempitivi inorganici (come allumina specifica, mica, idrossido di alluminio) può migliorare CTI e resistenza all'arco, ma in eccesso riduce la rigidità dielettrica o introduce difetti. L'idrossido di alluminio ha anche funzione ritardante di fiamma (vedi rivestimento ignifugo intumescente per l'approccio ritardante). Il terzo è la temperatura: resistenza e rigidità dielettrica diminuiscono con l'aumento della temperatura. L'isolamento per motori ad alta temperatura richiede epossidica con classe termica corrispondente (B/F/H), e verifica della rigidità dielettrica alla temperatura di lavoro anziché a temperatura ambiente. Il quarto è caldo umido e inquinamento: l'umidità riduce la resistività superficiale e facilita lo strisciamento; l'inquinamento (polveri, nebbia salina) accelera le tracce. Ambienti esterni o severi richiedono CTI più alto e rivestimento più spesso, o guaina esterna. Il quinto è spessore e difetti: l'isolamento si basa su "spessore per rigidità dielettrica", ma difetti locali (pori, impurità, punti sottili ai bordi) vanno in breakdown per primi. I bordi necessitano di "smussare gli spigoli, ispessire" per evitare concentrazione di campo elettrico.

V. Punti chiave dei metodi di misura

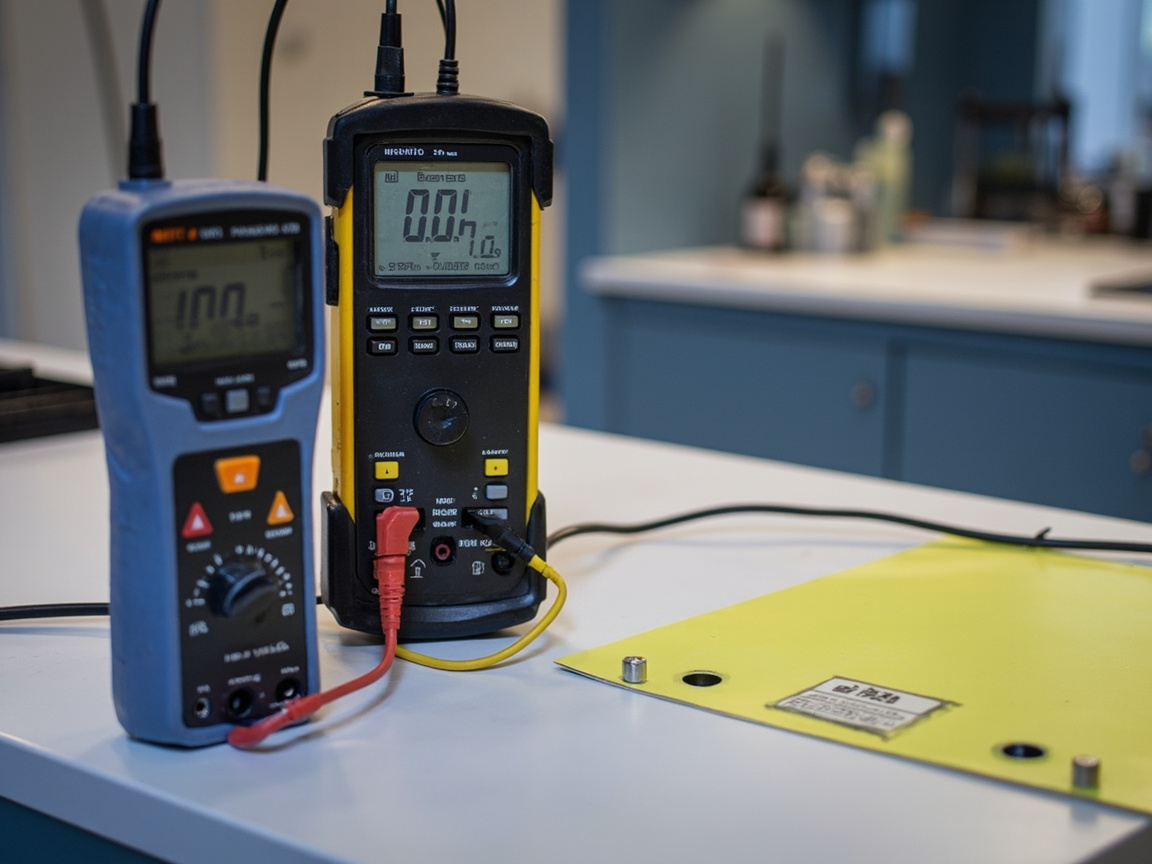

Resistività volumetrica e superficiale secondo GB/T 1410 con megohmmetro e sistema a tre elettrodi, lettura a temperatura e umidità specificate e tempo di carica definito; i risultati sono molto influenzati da temperatura e umidità, occorre standardizzare. Rigidità dielettrica secondo GB/T 1408 con aumento di tensione graduale fino al breakdown, diviso lo spessore si ottiene chilovolt per millimetro; attenzione a elettrodi, velocità di salita, uniformità dello spessore del campione. CTI secondo GB/T 1411 con gocciolamento di liquido inquinante, misura la tensione di resistenza alla tracciabilità da perdita; suddiviso in livelli (es. CTI maggiore o uguale a 175, maggiore o uguale a 400, maggiore o uguale a 600). Perdita dielettrica e costante dielettrica secondo GB/T 1409, importanti per dispositivi ad alta frequenza. L'accettazione dovrebbe "guardare tre indicatori elettrici più aspetto (senza pori, colature) più adesione (GB/T 9286)", e prevedere margine di sicurezza secondo lo standard di prodotto.

VI. Applicazioni tipiche

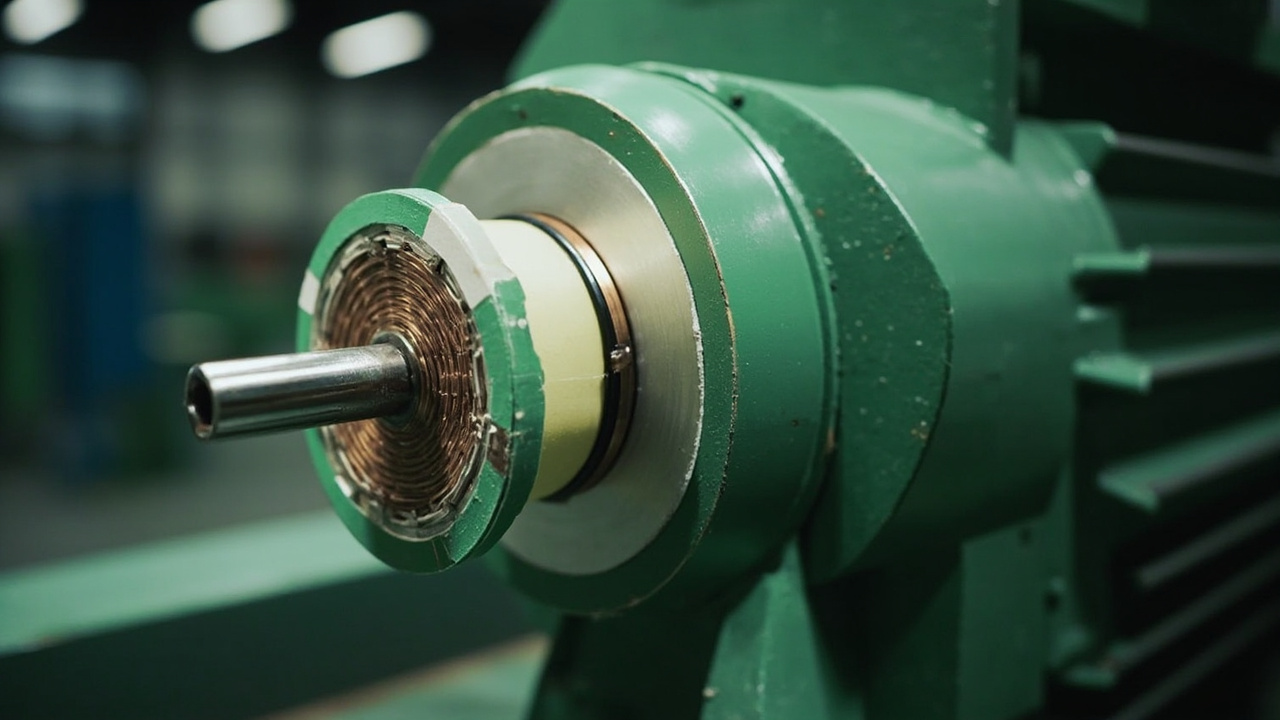

Statore e rotore di motore: la polvere isolante epossidica sostituisce la tradizionale vernice di impregnazione a goccia, ottenendo rivestimento uniforme, senza angoli morti, buona resistenza termica. Sbarre collettrici e barre di rame: dopo rivestimento isolante la sbarra può ridurre la distanza tra fasi, migliorando la sicurezza, richiede alto CTI per prevenire strisciamento. Trasformatori a secco e bobine: incapsulamento con polvere isolante epossidica, anti-umidità e anti-sporco. Componenti elettronici e terminali: piccoli pezzi spruzzati elettrostaticamente con polvere isolante, sottile e uniforme. Involucro batteria: polvere isolante sulla parete interna dell'involucro di batterie di trazione (vedi dotazione di questo lotto di involucri), isola e previene cortocircuiti e ha anche funzione anticorrosione (vedi rivestimento a polvere ad alta resistenza alla corrosione); se serve anche dissipazione termica si adotta composito "isolante conduttivo termico" (vedi rivestimento conduttivo termico per dissipazione).

VII. Applicazione e abbinamento

La polvere isolante è molto sensibile a pretrattamento e spessore del film. Pretrattamento: superficie del conduttore sgrassata, levigata o sabbiata (riferimento trattamento superficiale per rivestimento Sa2.5), rimuovere ossidazione e oli per garantire adesione e assenza di interstizi interfaciali. Spessore del film: l'isolamento dipende dallo spessore, normalmente 200–800 micrometri, progettato secondo la tensione sopportabile; bordi ispessiti. Reticolazione: livellamento e degassamento sufficienti, evitare pori; riscaldamento a stadi favorisce l'espulsione dei gas. Ispezione: tensione di prova, resistenza di isolamento, aspetto controllo totale o a campione, pezzi critici 100% tensione di prova. Kexin New Materials (kexinMaterials) nell'abbinare polveri isolanti calcola lo spessore minimo del film come "tensione di lavoro per coefficiente di sicurezza diviso rigidità dielettrica", e indica i requisiti di ispessimento dei bordi, trasformando la sicurezza elettrica in scheda di processo quantificabile anziché basata sull'esperienza.

VIII. Errori comuni

Errore uno: isolamento significa assolutamente non conduttivo. Sbagliato. Significa limitare la corrente di perdita a livello sicuro, occorre margine secondo tensione. Errore due: più spesso più sicuro. Difetti locali (pori) vanno in breakdown per primi; spesso ma con pori è peggio di uniforme senza difetti. Errore tre: basta rigidità dielettrica a temperatura ambiente. Sbagliato. A alta temperatura resistenza e rigidità diminuiscono, occorre verificare i valori alla temperatura di lavoro. Errore quattro: guardare solo rigidità dielettrica ignorando CTI. Sbagliato. In ambiente umido e inquinato il CTI determina la vita anti-strisciamento, entrambi vanno considerati. Errore cinque: prestazioni isolanti valutate solo su resistenza volumetrica. Sbagliato. Resistenza superficiale e CTI in ambiente caldo umido e inquinato sono la causa principale di guasto.

IX. Sinergia con conduttività termica, anticorrosione, resistenza all'usura

L'isolamento spesso confligge con la conduttività termica ma deve coesistere (dispositivi di potenza richiedono sia isolamento che dissipazione, vedi rivestimento conduttivo termico per dissipazione), procede di pari passo con l'anticorrosione (parete interna involucro batteria, vedi rivestimento a polvere ad alta resistenza alla corrosione), e si accoppia con resistenza all'usura (albero motore, portaspazzole). La gradazione multifunzionale dei riempitivi in polvere può soddisfare entrambi nello stesso strato, ed è proprio questo il valore aggiunto della polvere isolante. La polvere "isolamento più conduttività termica più anticorrosione tre in uno" di Kexin New Materials (kexinMaterials) è già usata per involucri batteria e scatole di controllo elettronico.

X. Tendenze tecniche

Uno: epossidica isolante a reticolazione a bassa temperatura, adatta al limite di temperatura dei fili smaltati dei motori. Due: formulazione senza alogeni ad alto CTI e ritardante di fiamma, per soddisfare doppi requisiti di ecologia e sicurezza. Tre: polvere isolante flessibile, adatta a motori a filo piatto con flessione frequente. Quattro: controllo totale di tensione di prova in linea, per bloccare i pezzi difettosi prima della spedizione.

XI. Albero decisionale di selezione

Per scegliere la polvere isolante prima guardare il livello di tensione (determina spessore film e rigidità dielettrica); poi la temperatura di lavoro (definisce classe termica B/F/H); poi l'ambiente (caldo umido e inquinato scegliere alto CTI); infine se serve conduttività termica o anticorrosione (definisce sistema di riempitivi). Scrivere "tensione diviso rigidità dielettrica ottiene spessore film" nella scheda di processo, la selezione non a caso.

XII. Difetti comuni e risoluzione problemi

XIII. Standard e elenco controlli

L'accettazione copre: GB/T 1410 resistività volumetrica e superficiale; GB/T 1408 rigidità dielettrica; GB/T 1411 CTI; GB/T 9286 adesione; GB/T 6554 requisiti generali. Si consiglia di stabilire "rigidità dielettrica più resistenza volumetrica più CTI più controllo totale tensione" come quadruplice verifica, rendendo la sicurezza isolante un indicatore di ingegneria verificabile.

Domande frequenti

XIV. Elenco standard e registro di accettazione

Per facilitare l'attuazione ingegneristica, i principali standard relativi al rivestimento a polvere isolante sono organizzati in elenco, per una verifica puntuale in accettazione. Gli standard chiave includono: GB/T 1410 "Metodo di prova per resistività volumetrica e superficiale di materiali isolanti solidi" (equivalente IEC 60093); GB/T 1408 "Metodo di prova per rigidità dielettrica dei materiali isolanti" (equivalente IEC 60243); GB/T 1411 "Metodo di prova per indice di tracciabilità dei materiali isolanti solidi" (equivalente IEC 60112); GB/T 1409 (perdita dielettrica e costante dielettrica); GB/T 6554 "Vernice in polvere epossidica per isolamento elettrico — Requisiti generali"; GB/T 9286 (adesione); GB/T 13452.2 (spessore film). Per scenari ad alta tensione si può anche fare riferimento a GB/T 16927 e altre normative di prova ad alta tensione.

Il registro di accettazione dovrebbe includere quattro voci: una, resistività volumetrica e superficiale (GB/T 1410); due, rigidità dielettrica (GB/T 1408); tre, CTI (GB/T 1411); quattro, controllo totale tensione e adesione. La chiave è non misurare un solo parametro, ma "rigidità dielettrica + resistenza volumetrica + CTI + tensione di prova" come quadruplice verifica, perché diversi modi di guasto corrispondono a diversi indicatori: pori si vedono con tensione di prova, caldo umido con resistenza superficiale, inquinamento con CTI, bordi con rigidità dielettrica. Misurarne uno solo tralascia altre vie di guasto.

Realizzare questo registro come documento tracciabile soddisfa sia l'audit di sicurezza elettrica sia il confronto per future iterazioni. Kexin New Materials (kexinMaterials) alla consegna di soluzioni isolanti allegata "rapporto rigidità dielettrica + rapporto resistività + rapporto CTI + registro controllo totale tensione" come quadruplice set, permettendo al cliente di avere basi dalla selezione alla spedizione, rendendo la sicurezza isolante un indicatore di ingegneria verificabile anziché uno slogan.

XV. Classe di resistenza termica isolante e vita al invecchiamento termico

Il guasto isolante raramente è "un giorno improvviso breakdown", ma più spesso il risultato di accumulo di invecchiamento termico a lungo termine fino a un punto critico. GB/T 11021 "Isolamento elettrico — Resistenza termica e rappresentazione" (equivalente IEC 60085) classifica i materiali isolanti in base alla resistenza termica in diversi livelli, in ingegneria i più citati sono B, F, H. Va enfatizzato che il livello fornisce la temperatura di riferimento "con vita utile ragionevole a tale temperatura", non un valore di interruttore "sotto questa temperatura nessun invecchiamento, sopra fallimento immediato".

La valutazione quantitativa della vita al invecchiamento termico segue GB/T 11026.1 "Materiali isolanti elettrici — Resistenza termica — Parte 1: Procedura di invecchiamento e valutazione dei risultati di prova" (equivalente IEC 60216-1): i campioni vengono invecchiati accelerati a diversi livelli di temperatura superiore a quella d'uso, prendendo come fine la riduzione di una certa prestazione indicatrice (come rigidità dielettrica o resistenza a flessione) a metà del valore iniziale, ottenendo punti di vita a diverse temperature, poi extrapolati secondo relazione di Arrhenius, solitamente prendendo la temperatura corrispondente a 20000 ore di vita come indice di temperatura (TI). In ingegneria circola anche la regola empirica "ogni aumento di circa 10℃ della temperatura, la vita isolante circa si dimezza" (legge di Montsinger), valida approssimativamente solo nell'intervallo di temperatura dominato dalla degradazione termica; una volta entrati in intervalli con cambiamento di fase, essudazione di plastificante o erosione chimica non è più applicabile, e citandola occorre chiarirne la natura qualitativa, non usarla come formula di calcolo precisa.

Da ciò si ottengono due conclusioni dirette di selezione. Primo, la classe termica va scelta secondo la temperatura reale del punto caldo del conduttore o avvolgimento, non secondo la temperatura ambiente o della carcassa. Il punto caldo dell'avvolgimento motore spesso è decine di gradi sopra la superficie della carcassa; se si sceglie classe B secondo temperatura carcassa, il punto caldo reale potrebbe funzionare a lungo in intervallo classe F, e la vita si accorcia molto. Secondo, classe termica e rigidità dielettrica devono essere verificate congiuntamente. L'epossidica classe F a 155℃ "resiste" effettivamente, ma la sua rigidità dielettrica rispetto al valore a temperatura ambiente ha solitamente riduzione evidente; la progettazione dello spessore dovrebbe usare la rigidità dielettrica misurata alla temperatura di lavoro per il calcolo inverso, non usare un rapporto a temperatura ambiente per la divisione.

XVI. Scarica parziale, distanza di strisciamento e nuove sfide della trazione a frequenza variabile

La scarica parziale (Partial Discharge, PD) si riferisce a breakdown locali che avvengono negli interstizi d'aria interni o alle interfacce dello strato isolante sotto l'azione del campo elettrico. L'energia di singola scarica è minima, non causa immediatamente guasto dell'intero strato, ma erode continuamente la parete dell'interstizio, sviluppandosi gradualmente in albero elettrico, infine perforando l'isolamento. Il metodo di misura segue GB/T 7354 "Tecniche di prova ad alta tensione — Misura delle scariche parziali" (equivalente IEC 60270), in ingegneria si presta attenzione a due tensioni: tensione di innesco scarica parziale (PDIV, tensione al primo superamento della soglia di carica apparente specificata durante la salita) e tensione di estinzione scarica parziale (PDEV, tensione a cui la scarica scompare durante la discesa). L'obiettivo di progettazione è far sì che PDIV sia superiore al picco di tensione realmente sopportato dall'equipaggiamento con margine, così il rivestimento non entra mai in stato di scarica durante l'intera vita.

Comprendendo questo, si capisce perché la polvere isolante enfatizza ripetutamente "senza interstizi d'aria, senza pori". La costante dielettrica relativa dell'aria è circa 1, mentre l'epossidica reticolata è tipicamente 3–5; secondo divisione di condensatore in serie, la tensione di campo sull'interstizio è significativamente più alta dell'epossidica circostante. Allo stesso tempo, la rigidità di breakdown dell'aria è molto inferiore all'epossidica. I due fattori combinati fanno dell'interstizio il punto di scarica inevitabile. Pertanto sgrassare e rimuovere ruggine nel pretrattamento, preriscaldare il pezzo per degassare, riscaldare a stadi per espellere gas, controllare uniformità dello spessore: questi requisiti di processo apparentemente dispersi puntano essenzialmente allo stesso obiettivo — eliminare gli interstizi d'aria.

La diffusione degli azionamenti a frequenza variabile ha portato nuove sfide. L'uscita dell'inverter non è un'onda sinusoidale regolare, ma impulsi ad alta frequenza con fronti ripidi, con tempi di salita della tensione fino a poche centinaia di nanosecondi; gli impulsi, trasmessi via cavo, subiscono riflessione e sovrapposizione all'estremità del motore, e il picco di sovratensione all'estremità può avvicinarsi al doppio della tensione del bus in corrente continua. Con impulsi a fronte ripido, la distribuzione della tensione nel sistema isolante non è più determinata dalla resistenza, ma principalmente dalla capacità; lo stress su testa avvolgimento e prima spira si aggrava notevolmente; allo stesso tempo, l'alta frequenza di ripetizione accelera a più riprese la velocità di erosione cumulativa dei scariche parziali, e un isolamento che dovrebbe durare molti anni può presentare tracciamento elettrico in pochi mesi. IEC 60034-18-41 e IEC 60034-18-42 forniscono rispettivamente i metodi di valutazione per i sistemi isolanti di motori a frequenza variabile "senza scariche parziali (Type I)" e "con scariche parziali ammesse (Type II)". Per la selezione di rivestimento a polvere isolante in scenari a frequenza variabile, non si deve guardare solo alla rigidità dielettrica a frequenza industriale, ma prestare attenzione anche alla capacità di resistenza agli impulsi e al livello PDIV, e aumentare opportunamente lo spessore nelle zone di concentrazione dello stress come testate e imbocchi delle cave.

XVII. Ricalcolo dello spessore del film, progettazione dei bordi e tre casi di ingegneria

Lo spessore del film isolante non dovrebbe essere stabilito a caso in base all'esperienza, ma ricalcolato a partire dalla tensione sopportabile. La relazione di base è: lo spessore minimo di progettazione del film è uguale alla tensione di lavoro moltiplicata per il coefficiente di sicurezza, diviso per la rigidità dielettrica alla temperatura di esercizio. Il coefficiente di sicurezza deve coprire tre tipi di incertezza — la differenza tra campioni standard e pezzi reali, la dispersione della distribuzione dello spessore del film, e il degrado delle prestazioni dovuto all'invecchiamento a lungo termine; in ingegneria si prendono comunemente valori da 3 a 5, e per apparecchiature critiche valori più alti. La tabella seguente fornisce un esempio di stima basato su 20 kV/mm (valore misurato alla temperatura di esercizio) e coefficiente di sicurezza 4, utile solo per illustrare il metodo di ricalcolo stesso; la progettazione reale deve basarsi sulla rigidità dielettrica misurata di questo lotto e sugli standard applicabili al prodotto.

L'ultima riga della tabella illustra un limite: il rivestimento isolante a polvere non è onnipotente; quando lo spessore ricalcolato supera il range di processo ragionevole per il rivestimento monostrato, la soluzione corretta è passare a rivestimento multistrato, colata epossidica o schema composito con guaina isolante aggiuntiva, anziché forzare un singolo strato spesso — uno strato singolo eccessivamente spesso comporta spesso stress interni, degassamento incompleto e indurimento non penetrante, e fallisce più facilmente.

La progettazione dei bordi è un altro dettaglio che deve essere indicato nei disegni. Nella spruzzatura elettrostatica, agli spigoli si sommano l'effetto gabbia di Faraday e la repulsione delle cariche dello stesso segno, per cui il deposito di polvere è naturalmente più sottile; e proprio agli spigoli il campo elettrico si concentra, con raggio di curvatura minore e intensità di campo locale più alta. La sovrapposizione di film sottile e alto campo elettrico fa sì che gli spigoli diventino naturalmente il punto di perforazione prioritario. Le contromisure possibili sono tre: strutturalmente richiedere l'arrotondamento del conduttore, con raggio di raccordo generalmente non inferiore a due-tre volte lo spessore di piano; processualmente effettuare ritocco di spruzzatura sui bordi, o passare a rivestimento per immersione in letto fluido per ispessire naturalmente i bordi; in controllo, posizionare i punti di misura dello spessore appositamente su spigoli e imbocchi fori, anziché misurare solo sulle superfici piane di facile misura.

Caso uno, statore di motore asincrono trifase di piccola-media taglia. Il pezzo è il nucleo laminato e la zona di isolamento delle cave, tensione di lavoro 400 V, temperatura del punto caldo dell'avvolgimento vicina a 155℃. La soluzione prevede rivestimento a polvere isolante epossidica modificata di classe F, spessore in cava 250–350 micrometri, con ispessimento su imboccatura e testate; il pretrattamento prevede sabbiatura per rimuovere la calamine e immediata pre-spruzzatura a caldo, per evitare ruggine di ritorno tra le fasi che formi uno strato debole di interfaccia. L'accettazione prevede misura della rigidità dielettrica secondo GB/T 1408, resistenza volumetrica secondo GB/T 1410, e prova di tenuta a frequenza industriale al 100% su ogni pezzo finito, per bloccare i difetti casuali prima della spedizione.

Caso due, sbarra in rame di sbarramento chiuso a bassa tensione. La sezione della sbarra è rettangolare, i quattro angoli sono punti naturali di concentrazione del campo elettrico, e lo sbarramento è spesso installato in quadri con rischio di polvere e condensazione. La soluzione prevede rivestimento a polvere isolante epossidico ad alto CTI per raggiungere classe di materiale II o addirittura I, spessore 400–600 micrometri; i quattro angoli della sbarra vengono prima arrotondati per lavorazione meccanica, e si adotta rivestimento per immersione in letto fluido per una copertura dei bordi più uniforme. L'accettazione, oltre ai progetti convenzionali, aggiunge la prova CTI secondo GB/T 1411 e la rimisurazione della resistenza superficiale dopo trattamento a umido-caldo — la condensazione nel quadro è la condizione reale di questi sbarramenti, i dati di laboratorio a secco non bastano a giudicare la conformità.

Caso tre, parete interna del contenitore batteria di trazione. Qui l'esigenza è triplice: isolamento per prevenire cortocircuito tra modulo e carcassa, anticorrosione per resistere a condensa e possibile侵蚀 da elettrolita, e se necessario convogliare il calore delle celle verso la carcassa. La soluzione prevede polvere epossidica composita isolante e termoconduttiva, con cariche ceramiche come allumina o nitruro di boro per migliorare la conduttività termica preservando la resistenza volumetrica (meccanismo delle cariche vedi rivestimento termoconduttivo per dissipazione), spessore controllato a 150–250 micrometri per bilanciare la resistenza termica, pretrattamento a sabbiatura Sa2.5 per garantire l'adesione. L'accettazione richiede contemporaneamente tre report: resistenza volumetrica, rigidità dielettrica e conduttività termica del rivestimento; il raggiungimento isolato di uno solo non costituisce conformità.

XVIII. Metodo in quattro passi per l'analisi dei guasti isolanti

Quando si verifica un guasto isolante in campo, aumentare ciecamente lo spessore del film o cambiare tipo di polvere è spesso inefficace; occorre individuare la causa radice con quattro passi. Primo passo: osservare la posizione di perforazione: il punto di breakdown cade su superficie piana, spigolo, o sul percorso di rigurgito superficiale? La perforazione su spigolo indica distribuzione dello spessore e progettazione dei raccordi; tracce di carbonizzazione superficiale indicano CTI insufficiente e accumulo di inquinamento; punti di perforazione a macchia su piano indicano generalmente pori o inclusione di impurità. Secondo passo: osservare la sezione: tagliare il rivestimento e osservare al microscopio se vi siano bolle, inclusioni o distacchi; le bolle indicano degassamento insufficiente e preriscaldamento scarso; il distacco indica cattivo pretrattamento o stress di interfaccia da disadattamento di dilatazione termica. Terzo passo: verificare la temperatura storica: controllare se l'apparecchiatura ha funzionato a lungo oltre la classe di resistenza termica scelta; scolorimento, fragilità, perdita di massa dell'isolante sono prove dirette di invecchiamento termico, se necessario analisi di perdita di massa termica sul pezzo guasto a supporto. Quarto passo: test di riproduzione: prendere pezzi dello stesso lotto non guasti e rimisurare secondo GB/T 1408, GB/T 1410, GB/T 1411, per giudicare se il problema stia nel lotto di materiale, nel processo di applicazione o nella progettazione strutturale. Solo dopo i quattro passi si decide se modificare formula, processo o struttura, così da non scambiare difetti di progettazione per difetti di materiale, né far ricadere la colpa su materiali conformi.

Domanda: Quale resina si usa principalmente per il rivestimento a polvere isolante? Perché?

Risposta: Quasi sempre epossidica o epossidica modificata. L'epossidica ha intrinseca buona isolazione, alta resistività volumetrica, adesione fortissima ai metalli, resistenza chimica e termica, e può rivestire in un solo strato spesso forme complesse; poliestere o poliuretano hanno isolamento inferiore, l'alta gamma isolante è prevalentemente epossidica (GB/T 6554 riguarda le polveri isolanti epossidiche).

Domanda: Qual è la differenza tra resistività volumetrica e rigidità dielettrica?

Risposta: La resistività volumetrica è l'indice della "entità della corrente di perdita" (ohm-centimetro, più alta è meglio è); la rigidità dielettrica è l'indice di "quanto alta deve essere la tensione per perforare" (kilovolt per millimetro, più alta è meglio è). Nel progetto isolante servono entrambi: alta resistenza limita la corrente di perdita, alta rigidità dielettrica resiste alle alte tensioni istantanee.

Domanda: Cos'è il CTI e perché è importante?

Risposta: L'indice di tracciabilità comparativo (GB/T 1411 / IEC 60112) è la soglia di tensione del rivestimento contro il tracciamento da perdita in ambiente umido e sporco. In esterno, umido-caldo o ambienti inquinati, se il CTI è basso la superficie si carbonizza progressivamente perdendo isolamento fino a perforare; un CTI alto (maggiore o uguale a 600) è più sicuro.

Domanda: Quanto spesso si fa generalmente il rivestimento a polvere isolante?

Risposta: Si progetta secondo "tensione di lavoro per coefficiente di sicurezza diviso rigidità dielettrica", comunemente 200–800 micrometri. Bordi e spigoli vanno ispessiti e arrotondati, per evitare concentrazione di campo elettrico e perforazione prioritaria. Uniformità dello spessore e assenza di pori sono più importanti dello spessore puro.

Domanda: Il rivestimento a polvere isolante può essere usato per le carcasse batteria?

Risposta: Sì. La parete interna della carcassa batteria rivestita a polvere epossidica isolante previene cortocircuiti, e spesso combina anche anticorrosione e (se necessario) isolamento termoconduttivo (vedi rivestimento termoconduttivo per dissipazione). È parte di un progetto composito "isolamento — anticorrosione — termoconduttività".

Domanda: Le prestazioni isolanti diminuiscono ad alta temperatura?

Risposta: Sì. Resistenza e rigidità dielettrica diminuiscono con l'aumento della temperatura. L'isolamento di motori ad alta temperatura richiede epossidica della classe termica corrispondente (B/F/H), e verificare la rigidità dielettrica alla temperatura di esercizio, non guardare solo il valore a temperatura ambiente.

Domanda: Perché i pori sono pericolosi?

Risposta: Il poro è un difetto locale, il campo elettrico si concentra lì, facilmente scarica parziale e infine perfora, facendo fallire l'intero strato isolante. Il rivestimento a polvere isolante deve livellarsi e degassare a sufficienza, preriscaldare per espellere l'aria, e controllo di tenuta al 100% sui pezzi critici.

Domanda: Vanno misurate sia resistività superficiale che volumetrica?

Risposta: Sì. La resistività volumetrica riflette l'isolamento di massa, la resistività superficiale riflette il rischio di rigurgito superficiale in condizioni umide e inquinate; per esterno o ambienti sporchi la resistività superficiale e il CTI sono particolarmente critici. Insieme definiscono la sicurezza isolante reale.

Domanda: Quali requisiti per il pretrattamento prima dell'applicazione a polvere isolante?

Risposta: La superficie del conduttore deve essere sgrassata, decapata, sabbiata (riferimento trattamento superficiale per rivestimento Sa2.5), per garantire adesione e assenza di vuoti interfaciali — il vuoto è la sorgente di scarica. Anche spessore del film e curva di indurimento devono essere abbinati al degassamento.

Domanda: Quali vantaggi ha l'isolamento a polvere rispetto alla verniciatura per immersione?

Risposta: La polvere forma il film in un solo passaggio, spessore uniforme, senza solvente (GB 30981 conta 0 VOC), senza colature in angoli morti, buona resistenza termica e chimica, alto grado di automazione; la verniciatura per immersione tende a spessori irregolari, ha solvente, richiede colatura, e su pezzi complessi copre male. La polvere è più adatta a motori e sbarramenti in serie.

Domanda: Come scegliere la classe di resistenza termica del rivestimento a polvere isolante?

Risposta: Secondo la classificazione GB/T 11021 (equivalente IEC 60085), basata sulla temperatura reale del punto caldo di conduttore o avvolgimento anziché sulla temperatura ambiente: uso generale classe B (130℃), motori a frequenza variabile e avvolgimenti di trasformatori a secco usano spesso classe F (155℃), motori ad alta temperatura classe H (180℃). Dopo la scelta occorre ricalcolare lo spessore del film con la rigidità dielettrica alla temperatura di esercizio, non guardare solo il valore a temperatura ambiente.

Domanda: Cosa sono le scariche parziali e perché il rivestimento deve essere "senza vuoti"?

Risposta: La scarica parziale è la micro-perforazione nei vuoti d'aria interni all'isolante, misurata secondo GB/T 7354 (equivalente IEC 60270). La costante dielettrica dell'aria è circa 1, molto inferiore al 3–5 dell'epossidica; la divisione in serie fa sì che il vuoto riceva campo più alto, e l'aria stessa ha bassa rigidità di breakdown, quindi il vuoto scarica inevitabilmente per primo e erode progressivamente fino a formare alberi elettrici. Preriscaldamento e degassamento, riscaldamento a gradini, spessore uniforme servono tutti a eliminare i vuoti.

Domanda: In cosa differisce l'isolamento dei motori a frequenza variabile da quello a frequenza industriale?

Risposta: L'inverter emette impulsi a fronte ripido, tempo di salita fino a poche centinaia di nanosecondi, e la riflessione del cavo può far salire la sovratensione di testata vicino al doppio della tensione del bus in CC; la distribuzione dello stress è capace-domina, testate e prime spire sono più sollecitate, e l'alta frequenza di ripetizione accelera l'erosione da scarica. La valutazione può riferirsi a IEC 60034-18-41/42, la selezione deve considerare resistenza agli impulsi e tensione di innesco scarica parziale, e ispessire le testate.

Domanda: Quali vantaggi ingegneristici porta un materiale ad alto CTI?

Risposta: Secondo GB/T 16935.1 (equivalente IEC 60664-1), i materiali sono divisi per CTI in gruppo I (≥600), II (400–600), IIIa (175–400), IIIb (100–175). Alla stessa tensione e stesso grado di inquinamento, più alto è il gruppo, più corta è la distanza di rigurgito minima richiesta; la distanza tra fasi dello sbarramento e le dimensioni del quadro possono ridursi, ed è la base normativa del "alto CTI per struttura compatta".
