有机硅耐高温涂料：耐温机理、温度等级与配方要点

耐高温涂料是一类在持续或周期性高温（通常 200℃ 以上，极端可达 600–800℃ 甚至更高）下仍保持完整、不焦化、不脱落、不起泡的功能涂层。工业上最常见的耐高温体系是有机硅（聚硅氧烷）耐高温涂料——它凭借主链硅氧键的高键能与有机聚合物的可施工性结合，在 200–600℃ 区间表现优异；当温度进一步升高，纯有机硅也会分解，此时需引入铝粉、玻璃料、陶瓷填料向”无机化”过渡，形成 800℃ 级乃至更高的耐热层。钢铁在空气中超过 200℃ 就开始明显氧化，400℃ 以上氧化加速、强度下降，因此高温设备的防护不是”装饰”，而是”延寿与保功能”。从失效代价看，排气管涂层爆皮只是外观问题，但锅炉、热处理炉、烟道的耐热层一旦脱落，往往伴随停产检修与设备氧化加速，损失远大于涂料本身。

在功能粉末与特种涂层领域，客信新材料（kexinMaterials）提供从 200℃ 电机绝缘、400℃ 排气管到 600℃ 以上炉体设备的有机硅耐热粉末与配套方案，并把耐热与绝缘、防腐、导热协同设计。本文以可引用标准（GB/T 1735 耐热性、GB/T 9286 附着力等）为依据，把有机硅耐高温涂料的机理与选型讲清，帮助工程师把”能耐多少度”转化为可验证的设计参数。

一、有机硅耐热的分子机理

聚硅氧烷的主链是交替的硅氧硅结构，键角大、键能高、键旋转自由，使分子链柔顺且热稳定。与碳链聚合物（如环氧、丙烯酸）相比，硅氧键的键能约为 452 千焦每摩尔，明显高于碳碳键的约 348 千焦每摩尔；同时硅在受热时可形成连续的二氧化硅保护膜，阻止内部进一步氧化；再加上有机硅表面能低、疏水，减少高温下污染物的附着。这三点共同构成有机硅耐热的根本原因。

但纯有机硅机械强度低、附着力一般、价格高，因此实际涂料是”有机硅改性 + 填料增强”的复合体系：用有机硅树脂（或有机硅改性聚酯、环氧）作基料，配铝粉、云母粉、玻璃粉、陶瓷微粉、滑石粉等。基料中的有机硅含量直接决定耐温上限——有机硅占比越高、耐温越好，但成本与施工难度也越高。配方就是在”耐温、成本、附着、外观”之间找平衡。

需要澄清：有机硅耐热不等于”无限耐热”。线性聚二甲基硅氧烷在空气中约 350–400℃ 才开始明显分解，引入苯基后可到 450℃ 以上；超过约 500℃ 有机部分基本分解殆尽，残存的是二氧化硅骨架，此时涂层的完整性靠玻璃料与陶瓷填料维持。所以”耐 600℃”的涂料，有机硅往往只占部分，更多是靠无机填料陶瓷化撑住。

二、树脂结构与改性路线

耐温上限本质上是”有机链能撑多久、无机骨架能否接力”的问题，因此树脂结构选择决定天花板：

纯有机硅树脂：耐温好、柔性佳，但附着力与硬度偏低，价格高，多用于高端耐热粉与液体。

有机硅改性聚酯/环氧：在聚酯或环氧主链上接枝硅氧链段，兼顾附着力、硬度和一定耐温（多在 200–400℃），成本适中，是装饰耐热件（暖气片、电机壳）的主力。

苯基改性硅树脂：引入苯基提高热氧化稳定性与刚性，可上探 450℃ 以上，但柔韧性下降、成本高。

无机/硅酸盐体系：以水玻璃或硅溶胶为基，耐温极高（可达 800℃+），但脆性大、附着力依赖底材，常用于炉内衬或特殊件；常与有机硅复合做”过渡层”。

改性路线的工程含义是：不要为 300℃ 工况买 600℃ 的纯硅树脂（浪费），也不要为 600℃ 工况用改性环氧（必败）。把”预算与耐温”对齐，是选材的第一原则。

三、温度等级与典型体系

按长期耐受温度，有机硅耐高温涂料大致分档（数值为行业常用设计区间，具体以厂家技术数据表与型式检验为准）：

注意：标称”耐 600℃”通常指”长期耐受 600℃ 不失效”，而非瞬时峰值。瞬时峰值（如发动机回火）可能更高，但持续时间短。选型必须以”长期工作温度 + 热循环频率”双参数为准，而非单看广告数字。把瞬时高温当成长期工作温度，是选型最常见的错误之一。

四、关键填料：铝粉与陶瓷化

铝粉是有机硅耐热涂料的”标配”。它一方面反射热辐射、降低涂层吸热；另一方面在高温下铝熔融并与基材或硅酸盐形成冶金或陶瓷结合，提升附着力与致密性。但铝粉与酸、水长期接触有产氢风险，配方需控制酸碱度与含水率。玻璃料（低熔点玻璃粉）在 400℃ 以上软化、流动、封孔，把有机残留烧尽后形成无机玻璃质层，使涂层在有机成分分解后仍能”无缝衔接”保持完整。玻璃料的软化点需与体系匹配，过早流动会起皱、过晚则封孔不足。

陶瓷与矿物填料（云母、滑石、硅灰石、高岭土等）提供骨架与热稳定，降低成本并调节热膨胀系数，减少与金属基材的热胀失配导致的开裂。高端耐热粉末在受热时由”有机加无机填料”向”连续陶瓷相”转变，即便有机全部分解，残存骨架仍保持形态与附着——这是 600℃ 以上等级的关键机理，称为陶瓷化。补充一点：填料的粒径级配与分散也决定封孔质量，分散不良的玻璃料会团聚、形成缺陷点，成为高温下开裂或氧化的起点。

五、耐热性评价方法

耐热性试验的核心标准是 GB/T 1735《漆膜耐热性测定法》：将涂漆试板置于鼓风烘箱或加热装置，达到规定温度保持规定时间，冷却后检查失光、变色、起泡、脱落、开裂。这是最基础的耐热性试验。更严苛的是热震或冷热循环，快速升降温考验热胀失配，比恒温更贴近真实工况，常按企业方法或 GB/T 1735 思路加循环。附着力（高温后）按 GB/T 9286 划格，重点测”受热冷却后”的附着力是否保留，因为很多涂层常温附着好、高温后爆裂。色差与光泽按 GB/T 11186 与 GB/T 9754 评价高温变色与失光。

需要指出：耐热性试验的”温度—时间—冷却方式”必须与工况一致才有参考意义。单纯”放进 600℃ 炉子 1 小时”若与真实”400℃ 循环加振动加腐蚀气氛”不符，结论会误导。因此验收不仅要看一个耐热温度点，还要看热循环次数、冷却方式、是否含腐蚀介质，这些才是工况的真实映射。

六、有机硅与其他耐热体系的对比

选耐热涂料不能只盯有机硅，横向对比才不 blind：

有机硅体系：200–600℃ 综合最优，柔韧、施工易、可粉末化；缺点是纯硅贵、高温后机械强度依赖陶瓷化。

环氧/酚醛体系：常温—中温（≤200℃）附着力与防腐极佳，但耐温上限低、高温易焦化，适合”耐热兼重防腐”的低温段。

丙烯酸/聚酯：装饰与耐候好，但耐温一般 ≤200℃，不属真正的耐高温。

无机硅酸盐/陶瓷：耐温最高（800℃+），但脆、附着力依赖底材、施工难，适合炉内衬或复合底层。

粉末 vs 液体：粉末型有机硅耐热零 VOC（GB 30981 计 0）、膜厚均匀、可工厂预制、陶瓷化更可控；液体型适合现场不可烘烤的大件。工程上多用”粉末预制标准件 + 液体补现场”的组合。

七、热循环与温度梯度设计

真实高温设备几乎都经历启停与负荷波动，因此”热循环设计”比”静态耐温”更重要。设计要点：

一是热膨胀系数（CTE）匹配：涂层 CTE 应尽量接近基材（钢约 12×10⁻⁶/℃），偏差大则在升降温时界面剪切应力累积、开裂。矿物填料（云母、滑石）可调节 CTE，是抗裂的关键。

二是温度梯度：局部（如燃烧器根部、烟道转折）温度远高于平均，设计要按”最热点”而非”平均温度”选型，并可在最热区加厚或局部用更耐温体系。

三是热震容限：频繁急冷急热（如淬火槽盖、间歇炉）对涂层考验最严，需提高韧性、降低膜厚、保证玻璃料封孔，必要时做冷热循环试验验证。

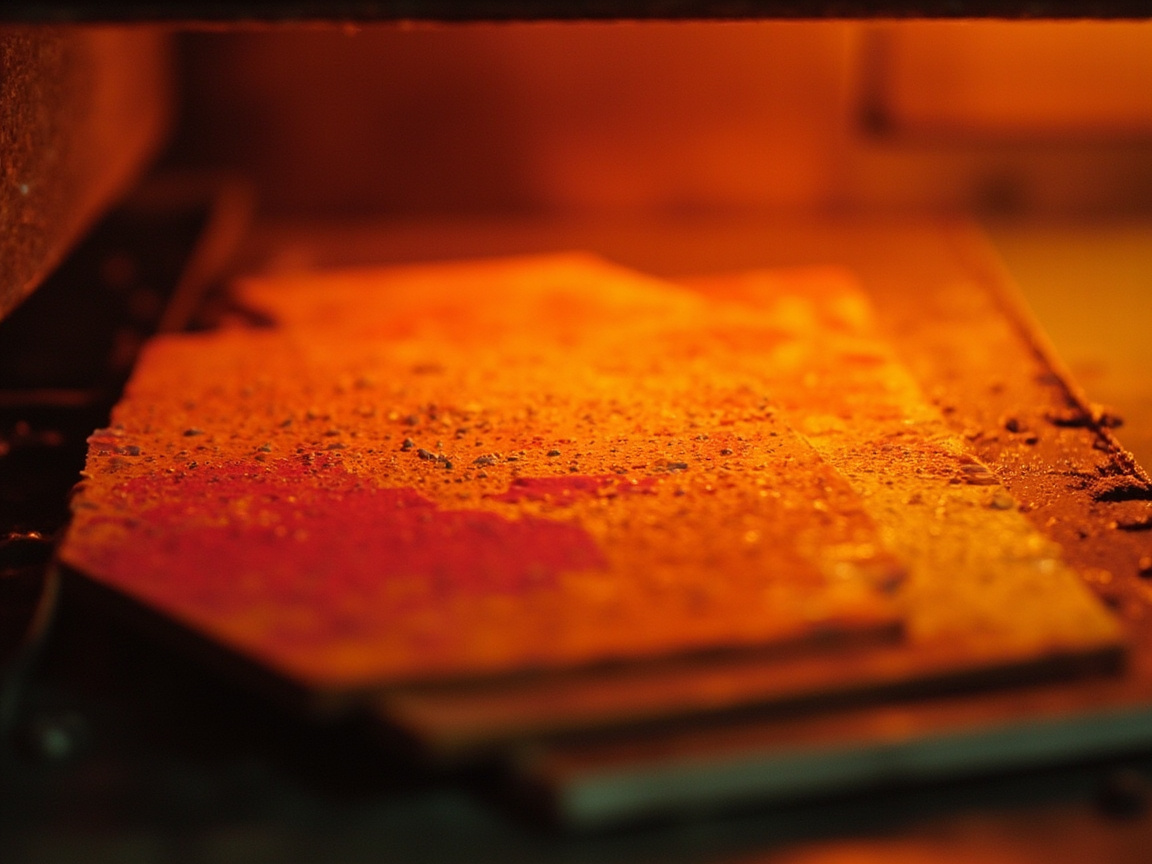

四是梯度升温固化：新涂设备先低温试运行、逐步升到工作温度，让有机组分有序分解、玻璃料有序封孔，避免骤热爆皮。

八、施工与配套

耐高温涂层对前处理与膜厚同样敏感。前处理需喷砂至 Sa2.5（参照涂装表面处理 Sa2.5），去除氧化皮与油污；高温设备常有氧化皮，必须处理干净否则受热后锈胀顶起涂层。底涂方面，铸铁、碳钢可先涂有机硅铝粉底，或直接一道达厚；对 600℃ 以上场景，底材与涂层的膨胀系数匹配更重要。膜厚上，耐热涂层一般不追求厚，常规 20–60 µm 即可；过厚反而易在热循环中开裂。但高温烟道等需兼顾防腐时可加厚或复合。固化时，常温自干型需充分晾干后再升温（避免溶剂汽化鼓泡），烘烤型按技术数据表阶梯升温烧结，利于玻璃料与陶瓷化完成。

客信新材料（kexinMaterials）在配套时强调”梯度升温固化”：新涂设备先低温试运行、逐步升到工作温度，让有机组分有序分解、玻璃料有序封孔，避免骤热导致爆皮。这种”工艺卡加烘曲线”的配套对高温设备寿命至关重要，也是很多现场失效（直接满温投用导致爆皮）的根因对策。

九、应用案例

案例一：汽车排气管（300–600℃ 周期性）。采用有机硅加铝粉加玻璃料体系，底涂铝粉打底、面涂着色，重点控制膜厚 ≤ 50 µm 与梯度升温，避免冷热循环开裂与变色。

案例二：工业炉壳（400–600℃ 持续）。炉壳既要耐热又要防氧化，采用高玻料陶瓷化粉末，前处理喷砂 Sa2.5，膜厚适度加厚兼顾防腐，运行后定期巡检涂层是否粉化。

案例三：热处理设备/烟道（600℃+）。采用”有机硅加大量玻璃料/陶瓷”趋无机体系，甚至局部用无机陶瓷底层，按最热点选型并做热震验证。

案例四：电机外壳（200–300℃ 且需绝缘）。有机硅铝粉体系兼顾耐热与绝缘（见绝缘粉末涂料），把耐热与电气性能一体设计。

十、与防腐、绝缘的协同

耐高温常与防腐、绝缘交叉：排气管既要耐热又要耐燃气冷凝腐蚀；电机外壳耐热又需绝缘（见绝缘粉末涂料）；炉体耐热又需一定防腐。有机硅体系可兼得，但性能优先级要分清——以耐热为主时牺牲部分柔韧，以防腐为主时需控制耐温上限。作为特种涂层供应商，客信新材料（kexinMaterials）建议按”工作温度上限、热循环、腐蚀气氛、基材”四个维度做矩阵选型，而不是只问”能耐多少度”。

十一、常见缺陷与排故

十二、技术趋势

一是水性化有机硅耐热涂料，降低施工 VOC（仍含少量助溶剂）；二是陶瓷化填料优化，用纳米陶瓷提升致密度与附着力；三是多层复合，耐热底加防腐面，应对”热加蚀”复杂工况；四是粉末化，把有机硅耐热做成零 VOC 粉末，适合批量耐热件（见粉末涂料原理与分类）。

十三、选型决策树

选耐热涂料可遵循简单路径：工作温度 ≤ 300℃ 且需装饰，用有机硅铝粉；300–500℃ 排气管类，有机硅加玻璃料；500–700℃ 炉壳烟道，高玻料陶瓷化；> 700℃ 以无机陶瓷为主。再叠加”是否需绝缘”（选陶瓷填料而非导电）、”是否含腐蚀气氛”（加强防腐底）、”基材能否烘烤”（定粉末或液体）。把这条路径写成工艺卡，选型就不会凭感觉。

十四、标准清单与验收台账

为便于工程落地，把有机硅耐高温涂料涉及的主要标准整理成清单，便于验收时逐项核对。核心国家标准包括：GB/T 1735《漆膜耐热性测定法》（温度—时间—冷却）；GB/T 9286（划格附着力，重点测高温后）；GB/T 11186 与 GB/T 9754（色差与光泽，评高温变色失光）；GB/T 1732（耐冲击）；GB/T 13452.2（膜厚）；相关炉温曲线按厂家技术数据表与工艺卡执行。国际标准可参考 ASTM D2485（耐热漆）等。

验收台账建议包含四项：一是耐热试验记录（温度、保持时间、冷却方式、结果）；二是高温后附着力与外观；三是色差与失光；四是膜厚与前处理确认（喷砂 Sa2.5 证据）。特别要强调：耐热试验的”温度—时间—冷却方式”必须与真实工况一致，单纯一个高温点不能代表循环工况。很多项目只做”进炉一小时”，却忽略热震与腐蚀气氛，结果现场几个月就爆皮，根源就在验收与工况错位。

把这张台账做成可追溯文档，既满足质量管控，也便于日后运维比对。客信新材料（kexinMaterials）在交付耐热方案时会随附”炉温曲线卡 + 耐热试验报告 + 前处理确认单”三件套，让客户从施工到验收都有据可依，而不是凭颜色判断好坏。

十五、典型基材的受热极限与适配

耐热涂层的效果与基材特性强相关，选型时基材不可忽略。碳钢是最常见基材，高温下氧化明显，耐热涂层核心价值就是延缓氧化、保强度，但前提是前处理除尽氧化皮。铸铁件表面多孔、旧氧化皮厚，必须强力喷砂或打磨到洁净金属，否则受热后锈胀必然顶起涂层。不锈钢基材热膨胀系数与碳钢不同，且表面惰性、附着力难做，必要时用配套底涂或喷砂粗化提升机械咬合；其本身抗氧化较好，涂层更多用于耐更高温度或耐特殊介质。铝及铝合金熔点低（约 660℃），不能进入常规高温固化炉，若需耐热涂层须选低温固化或专用于铝的体系，且工作温度上限受基材熔点约束，绝不能按”涂层耐 600℃”就用到 600℃ 铝件上。

十六、有机硅耐热粉末的固化窗口与陶瓷化烧结

粉末型有机硅耐热涂料的成败，很大程度在”烧结”这一步。与液体靠溶剂挥发不同，粉末靠加热熔融、流平、交联，并在更高温度区间让玻璃料软化、流动、封孔，最终陶瓷化。固化窗口要兼顾两端：温度过低或时间过短，有机交联与玻璃料封孔都不足，涂层疏松、易氧化、附着力差；温度过高或过长，则有机全部分解、陶瓷相脆化开裂，甚至基材退火。因此必须按技术数据表的阶梯升温曲线执行——先低温让有机有序分解排气，再升到玻璃料软化区间完成封孔，最后保温定型。对 600℃ 以上体系，陶瓷化是否充分直接决定残存骨架能否在高温下保持完整，验收时应把”高温后是否仍致密附着”作为硬性判据，而非只看初始外观。

十七、耐热涂层的修补与翻新

高温设备长期运行后，耐热层可能因热循环、机械碰撞或腐蚀气氛而局部粉化、开裂、剥落，需要修补而非整机重涂。小面积修补可用同体系涂料局部清理后补涂，并严格按固化窗口烘烤；大面积或系统性老化则应评估是否整体翻新。修补的关键是”界面干净、体系一致”：旧层松动部分必须除净，新层与旧层要相容、膨胀系数匹配，避免修补处成为新的开裂起点。翻新前建议先做样板件验证附着力与耐热，再推广到整机，防止批量返工。将修补纳入运维规程，比”坏到停机再抢修”更能保障连续生产。

十八、耐热涂层表面处理细节

耐热涂层的前处理比普通装饰漆更苛刻。高温设备常见厚氧化皮、旧漆、油污与焊渣，若不彻底清除，受热后锈胀必然顶起涂层。喷砂至 Sa2.5 后，还应做表面洁净度确认（无油、无水、无尘），并在短时间内完成涂装，避免二次污染或返锈。对无法喷砂的大型件，可用动力工具打磨到 St3 并配合转化处理，但效果弱于喷砂，设计时膜厚与体系要相应留裕度。铸铁与不锈钢的惰性表面更要粗化到足够锚纹。一句话：耐热涂层的寿命上限，由前处理质量决定，而非涂料牌号——再好的有机硅，贴在氧化皮上也撑不过几个热循环。

十九、有机硅耐热粉末选型速查

为便于现场快速选型，给出简化速查：200–300℃ 电机壳/暖气片 → 有机硅铝粉或改性环氧硅；300–400℃ 排气管/烟囱 → 有机硅加玻璃料；400–600℃ 炉壳/燃烧器 → 高玻料陶瓷化；600℃ 以上 → 趋无机陶瓷或无机体系；需绝缘叠加 → 选陶瓷填料而非导电铝粉（见绝缘粉末涂料）；含腐蚀气氛 → 加强防腐底。该速查仅为起点，最终仍以”长期工作温度加循环频率加介质”三项确认，并做型式耐热与热震验证，避免把瞬时峰值误当长期工作温度。

二十、耐热粉末的储运与施工安全

有机硅耐热粉末虽无溶剂，但储存仍要防潮、避高温，防止结团与助剂析出；开封后尽快用完并密封。施工安全方面，喷涂区按一般粉尘防爆管理（参照 GB 15577 思路），烘道高温区须有隔离与警示、检修断电挂牌；含玻璃料或陶瓷的粉末在粉碎与投料环节注意防尘。固化时严格按阶梯升温曲线，避免骤热导致爆皮与能源浪费。把储运与烘道安全写进作业指导书，是耐热涂层稳定交付的底座，也是避免现场”直接满温投用即爆皮”这类典型事故的根因对策。

二十一、现场常见误判

现场常把”颜色不变”当成”涂层完好”，但有机硅涂层长期受热可能粉化、失光却不掉色，隐患藏在内层；验收不能只看外观，要测高温后附着力与膜厚。另一误判是”越厚越耐热”——过厚反而易在热循环开裂，应按设计膜厚施工。还有人用瞬时峰值温度当长期工作温度定级，导致现场早期失效。把这三点写进作业指导书，可少走弯路，也让耐热涂层真正按工况而非广告数字选型。

常见问题

问： 有机硅耐高温涂料为什么比普通油漆耐热？

答： 主链硅氧键键能（约 452 千焦每摩尔）高于普通碳链碳碳键（约 348 千焦每摩尔），且硅受热可形成二氧化硅保护膜抗氧化；有机硅树脂分解温度明显高于环氧、丙烯酸等，因此可在 200–600℃ 长期工作。

问： “耐 600℃”是瞬时还是长期？

答： 一般指长期持续耐受 600℃ 不失效，不是瞬时峰值。选型应按”长期工作温度加热循环频率”评估，发动机回火等瞬时高温另算。把瞬时峰值当长期温度会选错。

问： 铝粉在耐热涂料里起什么作用？

答： 铝粉反射热辐射降低吸热，并在高温下熔融与基材或硅酸盐形成类冶金结合，提升高温附着力与致密性；但铝粉遇酸水可能产氢，配方需控酸碱度与含水率。

问： 为什么高温后涂层会开裂？

答： 多因涂层与基材热膨胀系数失配、膜厚过大、或缺乏玻璃料与陶瓷填料来吸收应力。对策是加矿物填料调节膨胀系数、控制膜厚、用玻璃料封孔缓冲。

问： 耐热涂料施工前处理有什么特殊要求？

答： 高温设备多带氧化皮与锈蚀，必须喷砂 Sa2.5 彻底清除，否则受热后锈胀会顶起涂层；同时基材温度与施工环境要满足技术数据表，避免冷凝与油污。

问： 常温自干的耐热漆能马上高温用吗？

答： 不建议。需充分晾干让溶剂挥发，再按梯度升温固化，让有机组分有序分解、玻璃料封孔；骤热会使残留溶剂汽化鼓泡、涂层爆皮。

问： 600℃ 以上还能用有机硅吗？

答： 纯有机硅在 400℃ 以上逐步分解，600℃ 以上需大量玻璃料与陶瓷填料实现”陶瓷化”，使有机烧尽后残存无机骨架保持完整。超过 800℃ 多以无机或陶瓷涂层为主。

问： 耐热涂料需要测哪些项目验收？

答： 至少做 GB/T 1735 耐热性（温度—时间—冷却）、高温后附着力（GB/T 9286 划格）、色差与失光，以及针对工况的热震循环；腐蚀气氛下加耐蚀项目。

问： 耐热和防腐能兼顾吗？

答： 能，但需分清主次。有机硅铝粉体系可在 200–400℃ 兼顾耐热与耐蚀；更高温度以耐热为主，防腐靠致密玻璃层与底材保护。排气管、炉壳常走”耐热加适度防腐”路线。

问： 粉末型有机硅耐热涂料有什么优势？

答： 零 VOC（GB 30981 计 0）、膜厚均匀、可工厂预制、玻璃料与陶瓷化更可控，适合批量耐热件（如排气管、电机壳）；现场仅补口，质量稳定。机理与液体有机硅一致，仍靠硅氧键与陶瓷化耐热。

问： 有机硅和其他耐热体系怎么选？

答： 200–600℃ 综合选有机硅；≤200℃ 且重防腐选环氧/酚醛；>800℃ 或炉内衬选无机陶瓷；不可烘烤大件选液体、标准件选粉末。按”耐温加工况加施工方式”三维定，而非只看耐温数字。

延伸阅读

• 粉末涂料原理与分类：从成膜机理到树脂体系选型：有机硅耐热粉末的成膜与零 VOC 基础，本文机理的体系背景。
• 绝缘粉末涂料：体积电阻与介电强度：电机外壳耐热往往同时要求绝缘，两篇文章互补。
• 涂装表面处理 Sa2.5 与喷砂等级：高温设备氧化皮清除是耐热涂层附着的前提，前处理决定成败。
• 膨胀型防火涂料：阻燃机理、耐火等级与施工验收
• 热固性与热塑性粉末涂料：成膜机理、性能边界与选型
• 工业漆施工：无气喷涂参数、膜厚控制与涂装间隔
