当手机越做越薄、5G 与毫米波雷达越来越普及，电磁干扰（EMI）已经从”锦上添花的优化项”变成”决定产品能否过认证”的硬指标。金属外壳虽然屏蔽好，却与轻量化、低成本的塑料机身相矛盾。高银涂层正是化解这一矛盾的关键工艺——把高含银量的导电涂料喷涂在塑料外壳或屏蔽罩内壁，让塑料件”秒变”导电屏蔽体，在几乎不增加重量和厚度的前提下，获得接近金属的电磁屏蔽能力。
一、高银涂层为什么屏蔽效果好

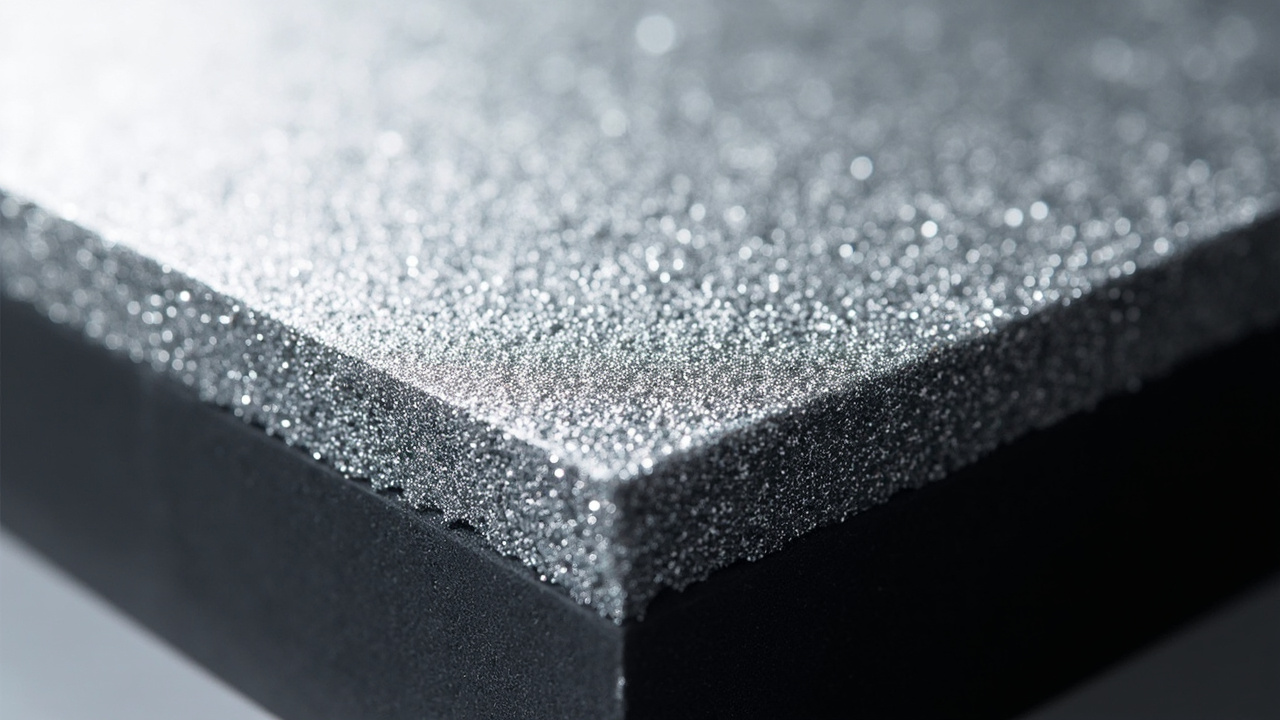

屏蔽的本质是让金属涂层反射、吸收电磁波，并把感应电流导走。银是自然界导电性最好的金属，这决定了高银涂层的先天优势：
- 顶级导电性：银的电阻率仅 1.59×10⁻⁸ Ω·m，高银涂层的表面方阻可低至 10⁻²–10⁻⁴ Ω/□，能高效泄放静电、导走感应电流。
- 优异 EMI 屏蔽：在 30MHz–1GHz 频段屏蔽效能可达 60–80dB，即把干扰信号衰减到百万分之一以下，满足绝大多数消费电子和车载电子的抗扰要求。
- 附着力强：针对 ABS、PC、ABS+PC 合金等常用塑料基材做过配方优化，附着力好，也可直接涂覆在金属或复合材料表面。
- 耐环境老化：耐湿热、耐盐雾、抗氧化，长期使用下电阻漂移小，适合汽车内饰、户外设备等严苛工况。
二、典型应用场景

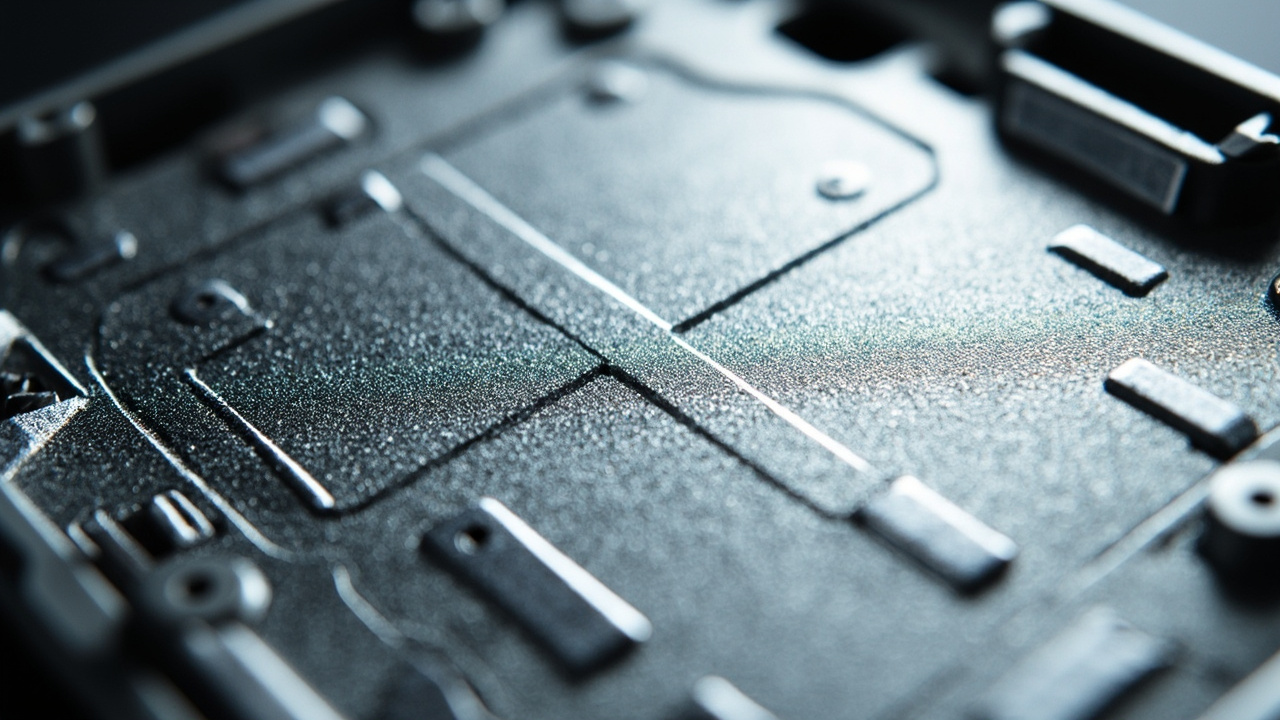

- 消费电子：手机、平板、笔记本、智能穿戴的塑料外壳内壁涂覆高银涂层，把普通塑料壳变成有效的 EMI 屏蔽腔，防止内部电路互扰、保护射频天线与传感器灵敏度。
- 汽车电子：中控屏、ADAS 域控制器、毫米波雷达外壳涂覆后，可保障车内电磁环境稳定，避免干扰车载通信、导航与雷达信号，助力整车通过 EMC 认证。
- 军工与工业控制：军用加固平板、雷达设备、工控显示器的复合外壳，依赖高银涂层实现严苛的电磁兼容（EMC）与信息安全防护。
- 医疗与通信设备：医疗影像设备、基站射频模块的机壳，用高银涂层同时满足屏蔽与接地需求。
三、与普通导电涂料的区别
市面上导电涂料种类繁多，含银量和填料体系直接决定了性能与价格的天壤之别：
| 对比项 | 高银涂层 | 镀镍铜涂料 | 碳基导电涂料 |
|---|---|---|---|
| 主要填料 | 银粉 60% 以上 | 镍/铜粉 | 碳粉/石墨 5%–20% |
| 表面方阻 | 10⁻²–10⁻⁴ Ω/□ | 10⁻¹–10⁰ Ω/□ | 10⁰–10⁴ Ω/□ |
| 屏蔽效能 | 60–80dB | 50–70dB | 20–40dB |
| 稳定性 | 优（抗氧化） | 中（易氧化） | 一般 |
| 成本 | 较高 | 中等 | 低 |
| 适用场景 | 高频高灵敏产品 | 中端屏蔽 | 一般抗静电 |
四、施工工艺与质量控制
高银涂层的最终屏蔽效能，一半取决于配方，一半取决于施工规范：
- 表面前处理：塑料基材先除油、除尘、去静电，必要时做火焰或等离子活化处理，提升润湿性与附着力。
- 喷涂成膜：一般采用低压空气喷涂或静电喷涂，控制枪距与走枪速度使涂层均匀，干膜厚度通常 15–30μm。
- 干燥固化：常温干燥或 60–80℃ 低温烘烤，塑料件须控制烘烤温度避免变形，完全固化后银粉搭接更致密、电阻更低。
- 性能检测：用四探针测表面方阻，用屏蔽箱测屏蔽效能，用百格法测附着力，三项同时达标方可判定合格。
- 环保合规：配方须符合 RoHS、REACH 等指令，低 VOC、无铅镉，满足出口电子产品的绿色要求。
五、选型建议
- 按频段选屏蔽等级：普通消费电子 40–60dB 即可，射频、雷达等高灵敏场景应选 70dB 以上的高银体系。
- 按基材选配方：不同塑料的表面能不同，PC、PA 等难粘基材需专用配方或前处理，切勿一款走天下。
- 平衡成本与性能：对屏蔽要求不高的部位可用镀镍铜涂料降本，关键屏蔽腔再用高银涂层，做”分区设计”更经济。
六、影响屏蔽效能的关键因素
同样一款高银涂料，不同工厂喷出来的屏蔽效能可能相差 20dB 以上，差距往往就藏在细节里。理解这些关键因素，才能稳定获得设计所需的屏蔽等级：
- 涂层连续性：屏蔽依赖导电层形成完整的”法拉第笼”，任何漏喷、露底或裂纹都会形成电磁泄漏点。复杂结构的内角、加强筋、螺柱根部尤其容易喷涂不到位，需重点补喷。
- 干膜厚度均匀性：厚度不足则方阻偏高、屏蔽下降，过厚则浪费银料并易开裂。应通过稳定的枪距、走枪速度和交叉喷涂来保证厚度均匀。
- 银粉搭接密度：充分固化能让银粉颗粒紧密搭接、形成连续导电网络，固化不足会显著抬高电阻，因此干燥固化制度必须严格执行。
- 接地设计：再好的屏蔽层若没有可靠接地，感应电流无法泄放，屏蔽效果也会大打折扣。接地点的位置、数量和接触电阻都需在设计阶段就规划好。
- 接缝与开孔处理：外壳的分模缝、散热孔、按键孔是电磁泄漏的高发区，需配合导电泡棉、弹片或缩小开孔尺寸来综合治理。
七、行业发展趋势
随着 5G 毫米波、车载雷达和高算力芯片的普及，电子设备的工作频率越来越高、集成度越来越密，对 EMI 屏蔽提出了更严苛的要求。高银涂层技术也在同步演进：一方面，通过银粉粒径级配、片状银粉与树脂体系的优化，在保证屏蔽效能的前提下持续降低单位用银量、控制成本；另一方面，水性化、低 VOC 配方成为主流方向，以满足日益严格的环保法规和绿色制造要求。
与此同时，高银涂层正与镀镍铜、导电织物、金属化薄膜等多种屏蔽方案形成”分区协同”的整体电磁兼容设计思路——关键屏蔽腔用高银保证性能，次要部位用低成本方案降本。对制造企业而言，选择配方稳定、技术支持到位的涂料供应商，比单纯比价更能保障批量产品的一致性与认证通过率。
八、常见问题（FAQ）
问：高银涂层的银会不会氧化导致失效？ 优质高银涂层通过树脂包覆和抗氧化配方，能长期抑制银的氧化，正常使用下电阻漂移很小，寿命可与整机同步。
问：喷涂厚度是不是越厚屏蔽越好？ 并非如此。屏蔽效能在达到一定厚度后趋于饱和，过厚反而浪费银料、增加成本并可能开裂。15–30μm 是兼顾性能与经济性的常用区间。
问：高银涂层可以接地吗？ 可以，且通常需要。通过导电泡棉、弹片或接触点将涂层与电路地相连，才能把感应电流有效导走，实现完整的屏蔽回路。
