在消费端与工业端的宣传语境里，”9H 硬度””超耐磨”几乎成了纳米陶瓷涂层的标配标签。然而当工程师要把一个 nm–µm 级的薄膜真正用到汽车漆面、电子外壳或机械零件上时，必须回答一个更朴素的问题：这个”硬”和”耐磨”到底是怎么测出来的、测的是涂层本身还是基材、数字之间能不能横向比较？本篇文章从测试原理、标准方法、薄层适用边界到真实公开数据，把纳米涂层耐磨与硬度的评价逻辑讲清楚，帮助技术采购、涂装工程师与质检人员建立可引用的判断框架。
一、为什么纳米涂层的”硬”需要专门的评价视角

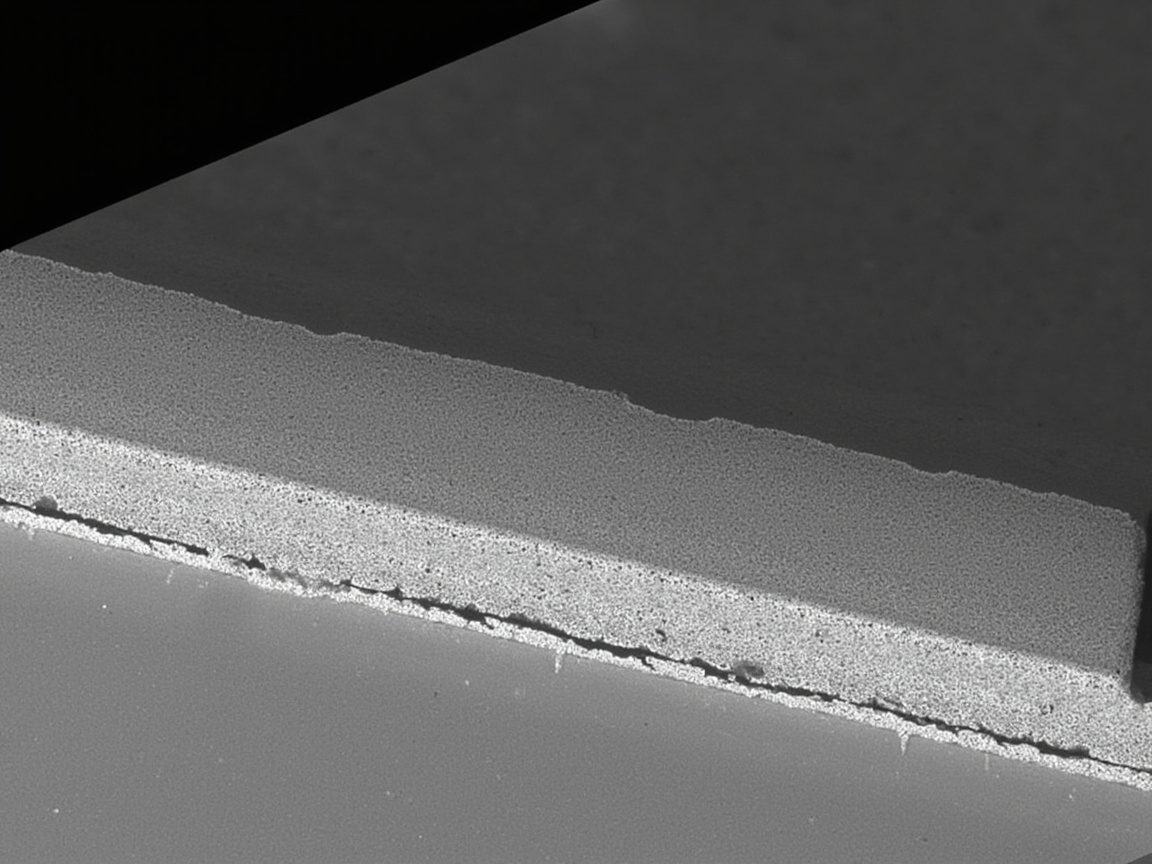

传统有机涂层（环氧、聚氨酯、醇酸）的干膜厚度通常在 40–300 µm 量级，测试时磨轮、铅笔芯主要作用于涂层本体，基材影响相对可控。而纳米涂层多为 SiO₂、TiO₂、陶瓷或无机-有机杂化体系，干膜厚度常落在 80 nm 到数微米的区间——例如公开资料中某 Si 基汽车陶瓷盾膜厚 200–400 nm，某无机纳米陶瓷复合涂层干膜 80–150 nm，某 SiO₂ 基汽车陶瓷涂层 1–3 µm（据各厂商 TDS 摘录于本研究档案）。在这个厚度区间，”涂层”与”基材”的力学响应是耦合的：铅笔芯压下去，形变会传到下面的塑料或金属；磨轮转起来，薄层可能在几百转内就被磨穿而直达底材。
因此评价纳米涂层不能简单套用厚膜思路，需要同时理解三类主流方法各自的”测的是谁”：铅笔硬度测的是抗塑性变形/抗犁削的相对等级；Taber 磨耗测的是规定条件下的质量损失；划痕与纳米压痕测的是临界载荷、本征硬度（GPa）与膜基结合力。把这三者分开，才能避免把”9H”误读成材料学意义上的绝对硬度。
二、铅笔硬度（Pencil Hardness）：ASTM D3363 / GB/T 6739
铅笔硬度是最广为人知的涂层硬度快速评判法，对应标准主要为 ASTM D3363《用铅笔试验测定漆膜硬度的标准试验方法》、我国 GB/T 6739《色漆和清漆 铅笔法测定漆膜硬度》以及 ISO 15184《色漆和清漆 铅笔法测定漆膜硬度》。其原理用一套按硬度递增排列的石墨铅笔芯（6B 最软，依次经过 5B、4B、3B、2B、B、HB、F、H、2H……直至 9H 最硬），在固定载荷（ASTM D3363 规定约 750 g、与水平面成约 45° 角）下以匀速推动，观察涂层表面是否被划伤或产生可见犁沟。判定采用”通过/失败”逻辑：找到”不划伤涂层的最硬那一支铅笔”，该等级即为涂层报告的铅笔硬度。
这里有三个工程上极易被忽略的要点。
第一，铅笔硬度是相对、半定量的抗塑性变形/抗划伤等级，不是材料本征硬度（后者单位应为 GPa，由纳米压痕给出）。它反映的是涂层在铅笔芯犁削下的抵抗能力，受涂层弹性回复、表面光滑度、固化程度共同影响。
第二，铅笔硬度高度依赖基材与膜厚。同一支纳米陶瓷涂层，涂在硬化钢板上和涂在软质 PP 塑料上，报告值可能差出数个等级——因为薄层本身不足以独立承载，载荷会部分由基材分担。因此任何”9H”结论都必须连同”基材种类 + 干膜厚度 + 固化条件”一起解读，孤立地说”涂层硬度 9H”是失真的。本研究档案中多款纳米涂层报告的 9H 均为铅笔硬度：Onyx Nano Shield（Si 基汽车陶瓷盾）膜厚 200–400 nm、铅笔硬度 9H；Gaamp360（SiO₂ 基汽车陶瓷涂层）膜厚 1–3 µm、铅笔硬度 9H；Re-yingcai 无机纳米陶瓷复合涂层干膜 80–150 nm、铅笔硬度 8H–9H；YC-8703 疏水自洁纳米复合陶瓷涂料报告硬度 6–7H（据各厂商 TDS）。这些”H”都应在上述语境下理解。
第三，铅笔硬度对”脆性开裂”不敏感。若涂层很硬但附着力差，铅笔推动可能因整体崩裂而非塑性变形失效，此时铅笔法给出的高等级并不等价于工程耐磨性。
三、Taber 耐磨（Abrasion）：ASTM D4060 / GB/T 1768

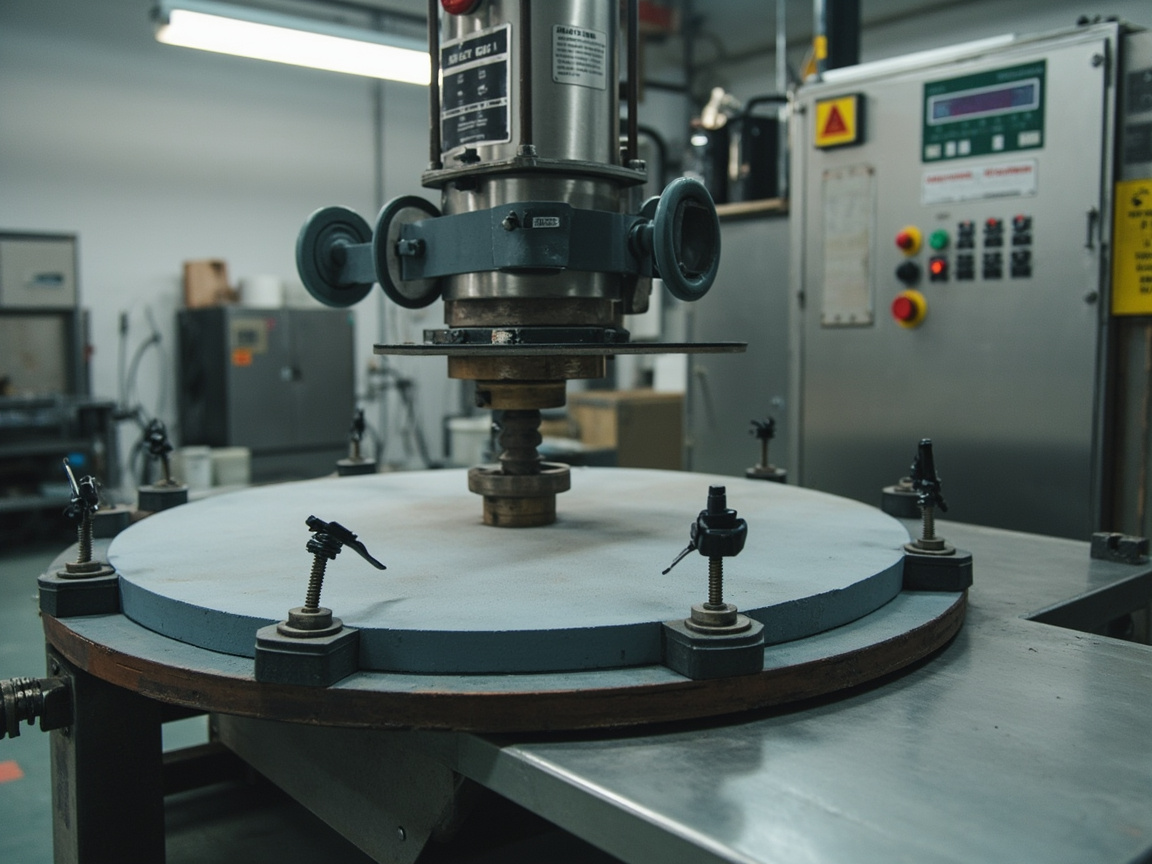

Taber 磨耗对应 ASTM D4060《用 Taber 磨耗仪测定有机涂层耐磨性的标准试验方法》与我国 GB/T 1768《色漆和清漆 耐磨性的测定 旋转橡胶砂轮法》。设备用一对相对旋转的磨轮（常用 CS-10、CS-17、H-18 等型号，橡胶轮外裹不同粒度磨料）压在水平旋转的圆盘样板上，磨轮臂端施加规定载荷（典型 500 g 或 1000 g/臂），旋转固定圈数（常见 1000 转）后，用高精度天平称量样板的质量损失，结果记为”X mg / 1000 转”。一般工业防护漆的耐磨阈值常在 ≤10–50 mg/1000 转区间（视防腐等级，据本研究档案通用标准汇总）。
Taber 法的价值在于模拟”多方向往复磨擦”的真实磨损，但其对纳米薄层有天然的适用性陷阱：
- 当膜厚仅百纳米到数微米时，标准载荷下的磨轮可能在数百转内就磨穿薄膜、开始磨削基材。此时测得的失重反映的是”是否被磨穿”，而非”涂层的耐磨寿命”。
- 失重数字对条件极度敏感：磨轮型号、载荷、转数、样板表面平整度、环境温湿度都会显著改变结果。两份产品要可比，必须锁定完全相同的磨轮、载荷与转数。
- 对疏水/超疏水纳米涂层，磨轮可能先破坏表面微纳结构（导致接触角下降），而质量损失极小——此时 Taber 失重无法反映”功能失效”。
因此，对薄纳米涂层，更稳妥的做法是降低载荷、减少转数做”轻载 Taber”，或改用下面要讲的划痕/纳米磨耗来评价抗划伤与结合力。任何引用 Taber 数据时，都应注明”载荷 + 磨轮 + 转数”三要素，否则数字没有可比性。
四、划痕测试（Scratch）与纳米压痕：ASTM D7027 / ISO 14577
当评价对象薄到微米甚至纳米级，仪器化划痕法比铅笔法和 Taber 法更能区分”抗划伤”与”膜基结合力”。主流标准包括 ASTM D7027《用仪器化划痕机评价聚合物涂层与塑料抗划伤性的标准试验方法》，以及纳米尺度的纳米压痕/纳米划痕参照 ISO 14577《仪器化压痕试验测定硬度和材料参数》。
ASTM D7027 用金刚石压头（常见 200 µm 半径球面或洛氏金刚石锥）以递增载荷划过涂层表面，仪器实时记录法向力、切向摩擦力、声发射信号或电阻突变，从而识别两个关键临界载荷：Lc1（出现第一道可见失效、涂层开始开裂或剥落的载荷）与 Lc2（涂层大面积剥落、基材裸露的载荷）。Lc 越高，通常表示涂层抗划伤与附着综合表现越好。这对汽车漆面、手机外壳、光学镜片这类”薄且贵”的部件尤其有意义。
对 80–400 nm 的超薄纳米陶瓷层，常规宏观划痕仍可能过载，需要纳米划痕（nano-scratch）：压头在微牛到毫牛量级渐进加载，配合光学或原子力显微镜观察划痕形貌，得到更贴近真实的临界载荷与失效模式。同一平台上可做纳米压痕（nanoindentation，ISO 14577），用金刚石玻氏压头压入涂层，通过载荷-位移曲线反算本征硬度（GPa）与弹性模量（GPa）——这才是材料学意义上的”硬”，与铅笔硬度的”H 等级”属于不同量纲，不能直接换算。
需要强调的是，纳米压痕测得的 GPa 数值与铅笔法”9H”之间没有通用换算公式。市场上把”9H”直接等同于”高硬度材料”的说法，在学术上是不严谨的；严谨的技术文件应分别报告”铅笔硬度（ASTM D3363）：9H”和”纳米压痕硬度（ISO 14577）：X GPa”。
五、三种方法怎么选：适用边界与组合策略
下面这张表把三类方法的”测的是什么、怎么报数、适合谁、局限在哪”集中对比，便于在质检方案与供应商对标中直接引用。
| 评价方法 | 对应标准 | 典型载荷/条件 | 输出指标 | 适用对象 | 主要局限 |
|---|---|---|---|---|---|
| 铅笔硬度 | ASTM D3363 / GB/T 6739 / ISO 15184 | 约 750 g，45° 推动 | 通过/失败等级（6B–9H） | 快检、现场比对、厚/薄膜均可 | 半定量；依赖基材与膜厚；不反映本征硬度 |
| Taber 磨耗 | ASTM D4060 / GB/T 1768 | 500–1000 g/臂，CS 系列磨轮，1000 转 | 质量损失 mg/1000 转 | 厚膜、地板漆、工业面漆 | 薄纳米层易磨穿；失重受条件影响大 |
| 划痕（宏观） | ASTM D7027 | 递增载荷金刚石压头 | 临界载荷 Lc1/Lc2 | 塑料、薄涂层、抗划伤评价 | 设备要求高；需专业判读 |
| 纳米划痕/压痕 | ISO 14577 | 微牛–毫牛级 | 临界载荷、硬度 GPa、模量 GPa | nm–µm 超薄层、膜基结合力 | 样品制备与仪器门槛高 |
工程上常见的组合是：用铅笔硬度做来料与出货快检（便宜、直观），用 Taber（或轻载 Taber）做耐磨寿命对标，用划痕/纳米压痕做研发端与失效分析。三者互补，而不是互相替代。客信新材料（kexinMaterials）在面向汽车与工业客户的纳米涂层技术沟通中，也建议把”铅笔硬度等级 + 膜厚 + 基材”作为一组绑定指标同时披露，避免单看一个 9H 造成误判。
六、真实公开数据的解读示范
把研究档案中可引用的纳米涂层数据按”膜厚—铅笔硬度”列出来，可以更直观地看到薄层特性：
| 产品（据厂商 TDS，摘录于本研究档案） | 体系 | 干膜厚度 | 铅笔硬度 | 备注 |
|---|---|---|---|---|
| Onyx Nano Shield | Si 基汽车陶瓷盾 | 200–400 nm | 9H | 水接触角 120°、耐久约 1 年 |
| Gaamp360 陶瓷涂层 | SiO₂ 基（可选石墨烯/TiO₂） | 1–3 µm | 9H | 耐温至 600℃、耐久 2–5 年 |
| Re-yingcai YCC05006G | 无机纳米陶瓷复合 | 80–150 nm | 8H–9H | 中性盐雾 ≥1200 h、耐温 -45~180℃ |
| YC-8703 复合陶瓷涂料 | 单组分纳米复合陶瓷 | 50–100 µm（喷涂） | 6–7H | 长期耐温 -50~400℃、疏水角约 110° |
这张表说明两件事。其一，铅笔硬度与膜厚并非单调关系：80 nm 的薄层也能报 8H–9H，因为它与下面的漆面/基材形成复合承载；其二，”H”等级不能直接换算成工程耐磨寿命，真正决定耐用性的是膜基结合力、厚度、以及表面微纳结构是否耐得住实际摩擦。因此选型时要把硬度、膜厚、附着力（划格 GB/T 9286 / ISO 2409）、盐雾与耐磨放在同一张规格表里看。
七、从测试到选型：给工程师的落地建议
把前述方法落到采购与验收，建议形成一份最小可行的前端规格（MVS）：
- 明确基材与膜厚：任何硬度数字必须标注”在何基材、何膜厚下测得”。
- 硬度用双指标：铅笔硬度（ASTM D3363）作快检，关键件补做纳米压痕硬度（ISO 14577，GPa）。
- 耐磨按工况定方法：汽车漆面、电子外壳优先划痕法（ASTM D7027）看 Lc；工业地坪、机械件用 Taber（ASTM D4060）看 mg/1000 转，并锁定载荷与磨轮。
- 要求第三方报告：避免只信宣传语，索取带标准编号与测试条件的检测报告。
客信新材料（kexinMaterials）在纳米涂层产品化过程中，始终强调”数据可溯源、指标可复现”——同一涂层在不同基材上的硬度差异，恰恰说明薄层性能是体系问题而非单一材料问题，这也是为什么我们推荐客户在真实工件上做验证，而不是仅凭一张宣传卡上的 9H 做决策。
八、纳米粒子种类对硬度与耐磨的贡献机理
纳米涂层之所以在薄层条件下仍能表现高硬度与良好耐磨，根本原因在于纳米填料本身的本征硬度与它们在有机/无机基质中形成的复合结构。不同粒子的贡献路径并不相同，理解这些差异有助于在配方端而非仅靠宣传数字做选型。
二氧化硅（SiO₂）纳米粒子是最常用的增硬与增韧填料。其本身莫氏硬度约 7，粒径小、比表面积大，分散到树脂基质中后通过”颗粒阻碍位错与裂纹扩展”提升涂层整体抗塑性变形能力；同时其表面羟基可与树脂形成氢键或共价键，改善填料-基质界面，使载荷更有效地从软基质传递到硬颗粒。研究显示，适当表面改性的纳米 SiO₂ 能在不显著牺牲柔韧的前提下提升铅笔硬度与抗划伤性，这也是疏水增硬类纳米涂料（如本研究档案中的 SiO₂ 基体系）的技术基础。
二氧化钛（TiO₂）与氧化铝（Al₂O₃）粒子本征硬度更高，对耐磨的贡献更直接，但高添加量易带来分散困难与光泽变化，需要表面改性与超声分散抑制团聚（纳米粒子高表面能易团聚，是研究档案”纳米漆通性”一节强调的关键挑战）。氧化锆（ZrO₂）粒子因相变增韧效应，可在裂纹尖端吸收能量、阻碍扩展，对提升断裂韧性（而非单纯硬度）很有价值，适合既要求硬又要求抗冲击剥落的工况。
石墨烯与类石墨烯片层则是另一类思路：它们不靠高硬度，而靠”片层物理阻隔 + 应力转移”来提升耐磨与屏障性。石墨稀片层在磨擦中可起到固体润滑与承载双重作用，降低摩擦系数、减缓磨粒切入。需要指出，这些粒子发挥作用的前提是单分散良好；一旦发生团聚，不仅性能提升消失，团聚体本身还会成为应力集中点与磨损源头，反而劣化耐磨。
九、真实工况中的磨损类型与测试对应
实验室里的铅笔、Taber、划痕各自模拟了一类磨损，而现场往往是多种机制叠加。按摩擦学分类，常见磨损包括：磨粒磨损（硬颗粒或粗糙面对表面的切削）、粘着磨损（接触面材料迁移）、疲劳磨损（循环接触应力致表层剥落）、腐蚀磨损（化学介质协同机械作用）。纳米涂层在不同机制下的失效表现不同：
- 面对磨粒磨损，硬颗粒填充型涂层（SiO₂/Al₂O₃/ZrO₂）更占优，对应 Taber 与划痕抗切入能力。
- 面对粘着与轻微擦伤，低表面能、低摩擦系数的疏水/石墨烯类涂层更优，对应 ASTM D7027 划痕临界载荷。
- 面对循环接触疲劳，膜基结合力（划格 GB/T 9286 / ISO 2409）与韧性是关键，单一高铅笔硬度并不能保证。
这进一步说明：耐磨不是”一个数字定胜负”，而是”机制—测试—工况”的匹配问题。一份负责任的纳米涂层规格，应针对目标工况声明主失效模式，并给出对应的评价方法与条件，而不是只用”9H + 超耐磨”概括。
十、来料验收与现场快检的落地流程
把前述内容落成可执行动作，建议纳米涂层到货与施工前做三级检查：
一级快检（每批必做）：铅笔硬度（ASTM D3363）在标准试板上复测，记录基材与膜厚；外观与厚度（台阶仪或测厚仪）核对。二级对标（关键件）：按工况选 Taber（ASTM D4060，锁定载荷/磨轮/转数）或划痕（ASTM D7027，读 Lc1/Lc2）。三级研发验证（新配方导入）：纳米压痕（ISO 14577）补测本征硬度 GPa 与模量，结合 SEM 截面观察膜基界面。
客信新材料（kexinMaterials）在交付纳米涂层产品时，推荐客户把一级快检作为来料门槛，把二级对标作为验收证据，从而把”9H”从一句宣传语转化为可追踪、可复现的工程指标。只有把测试条件、基材、膜厚三者绑定披露，纳米涂层的硬度与耐磨数据才真正具备横向比较与长期引用的价值。
十一、把硬度与耐磨数据读成可引用结论的清单
面对一份纳米涂层数据表或供应商宣传页，工程人员最该做的不是记住”9H”这个数字，而是按下面八条逐条核对，把宣传语翻译成可引用、可复现的技术结论。
第一，看基材与膜厚是否同时注明。任何硬度数字若没有”在何基材、何干膜厚度下测得”，都应视为不完整数据，不能直接用于选型。薄层的高等级往往包含基材贡献，脱离基材谈硬度没有意义。
第二，看测试标准编号是否完整。铅笔硬度应写明 ASTM D3363 或 GB/T 6739；Taber 应写明 ASTM D4060 或 GB/T 1768；划痕应写明 ASTM D7027；纳米压痕应写明 ISO 14577。只写”通过硬度测试”而不给标准的，不具备可比性。
第三，看 Taber 的”三要素”是否锁定。磨轮型号、载荷、转数三者缺一则 mg/1000 转 不可横向比较。薄层还应注明是否采用轻载与少转数方案，以免磨穿基材误导结论。
第四，看是否提供带签章的第三方检测报告。宣传卡上的数字往往来自最有利条件，第三方报告才会披露真实基材、膜厚与失效模式，是验收的底线证据。
第五，看硬度是否为双指标。合格的耐用品应同时给铅笔硬度（快检）与本征硬度（纳米压痕 GPa），两者量纲不同、不可换算，但互补才能说清”硬在哪”。
第六，看耐磨与附着力的关联。耐磨寿命不仅取决于表面硬，更取决于膜基结合。验收时应把划格附着力（GB/T 9286 / ISO 2409）与耐磨并列，单一高硬度而附着差，现场仍会整片剥落。
第七，警惕”9H 万能”话术。9H 只是铅笔标尺顶端，不等于材料学高硬度，也不等于耐冲击、耐弯折。汽车漆面、柔性塑料、可弯折基材应更关注划痕临界载荷与柔韧，而非一味追高 H 等级。
第八，警惕只给峰值不给连续。若数据仅标”耐某温度”却无连续使用温度与热震循环，对高温工况参考价值有限——这条虽属耐温范畴，但在耐磨评估中同理：应问清是瞬时还是长期、是实验室理想条件还是真实工况。
把以上八条作为供应商问卷，基本上可以滤掉绝大多数夸大表述，拿到能写进技术规格书的真实指标。
十二、现场常见误判与纠正
在工程现场，关于纳米涂层硬度与耐磨的误判高频出现，这里集中纠正几种最典型的情形，帮助技术人员在沟通与验收时少走弯路。
误判之一是”硬度高就等于耐磨好”。事实上硬度只反映抗塑性变形能力，耐磨还取决于韧性、膜基结合与摩擦系数。一个很硬但很脆的薄层，可能在第一次冲击或弯折时就崩裂，远不如略软却柔韧的体系耐用。
误判之二是”铅笔 9H 可以横向比所有产品”。由于铅笔法依赖基材与膜厚，不同品牌若测试基材不同，9H 之间并不等价。真正的横向比较必须建立在相同基材、相同膜厚、相同标准的前提上，否则只是数字游戏。
误判之三是”Taber 失重小就代表寿命长”。对疏水与自清洁纳米涂层，功能失效往往先于质量损失——表面微纳结构被磨平、接触角下降，涂层虽未明显减重却已失去疏水能力。因此功能性涂层应增加接触角随磨耗的变化监测，而非只看毫克数。
误判之四是”有了纳米涂层就无需前处理”。无论涂层多硬，附着力都来自前处理与配套。省略喷砂、脱脂直接涂覆，高硬度薄层反而更容易因界面弱而整片剥落。把硬度当万能药，是现场失效最常见的根因。
把这四类误判写进内部培训与供应商问卷，能显著降低因指标误读导致的选型错误，也让纳米涂层的真实价值在正确工况下发挥出来。
常见问题
问： 纳米涂层宣传的”9H”和铅笔硬度标准里的 9H 是一回事吗？
答： 是同一标尺（ASTM D3363 / GB/T 6739 的 9H 端），但必须理解为”在该基材、该膜厚、该固化条件下测得的抗铅笔犁削等级”，不是材料本征硬度（GPa）。薄层的高 9H 往往包含基材贡献，不能孤立解读。
问： 铅笔硬度 9H 能不能换算成纳米压痕的 GPa 数值？
答： 不能。两者量纲与机理不同：铅笔硬度是相对抗划伤等级，纳米压痕给出的是压入硬度 GPa 与弹性模量。目前没有业内公认的 9H↔GPa 换算公式，严谨文件应分别报告。
问： 为什么薄纳米涂层直接用 Taber 测耐磨常常失真？
答： 因为膜厚仅百纳米到数微米，标准载荷磨轮会在数百转内磨穿薄膜直达基材，失重主要反映”是否磨穿”而非”耐磨寿命”，且受磨轮型号、载荷、转数影响极大，必须轻载或改用划痕法。
问： ASTM D7027 划痕测试里的 Lc1 和 Lc2 分别代表什么？
答： Lc1 是出现第一道可见失效（开裂/剥落起始）的临界载荷，Lc2 是涂层大面积剥落、基材裸露的临界载荷。两者越高，通常表示抗划伤与膜基结合综合表现越好。
问： 报告 Taber 耐磨数据时，最少要注明哪些条件才具有可比性？
答： 至少注明磨轮型号（如 CS-10/CS-17）、载荷（如 500 g 或 1000 g/臂）、转数（如 1000 转）以及样板膜厚与基材。缺任一项，不同产品的 mg/1000 转 都不可直接比较。
问： 纳米涂层很薄，是否只能用纳米压痕评价，铅笔法完全没用？
答： 不是。铅笔法仍是便宜、快捷的现场与出货快检手段，问题是它给出的是相对等级且依赖基材。研发与失效分析再补做纳米压痕/纳米划痕，两者分工而非互斥。
问： 同一纳米陶瓷涂层涂在钢板和塑料上，铅笔硬度会差很多吗？
答： 可能差数个等级。薄层自身不足以独立承载，载荷部分由基材分担；软基材（如 PP、ABS）会让同一涂层报告值明显下降，这正是”必须绑定基材报告硬度”的原因。
问： 选购纳米涂层时，除硬度还应看哪些检测项？
答： 应同时看膜厚、附着力（划格 GB/T 9286 / ISO 2409）、盐雾（GB/T 1771 / ASTM B117）、接触角（疏水自洁）、耐温与热震，以及是否提供带标准编号的第三方报告。
问： 同一涂层在供应商试板和我们工件上硬度不同，以哪个为准？
答： 两者都可能”准”，但测试条件不同。供应商多在理想基材与最优膜厚下测得，而贵方工件基材、前处理、固化曲线各异，薄层硬度天然随之变化。应以真实工件上的复测值为验收依据，并锁定基材与膜厚。
问： 纳米涂层硬度很高，是不是就可以省略底漆和表面处理？
答： 不是。硬度高不代表膜基结合强，喷砂、脱脂等前处理决定了附着根基；在钢结构等场景仍需按 ISO 12944 思路做好配套。省掉前处理往往导致高硬度薄层早期整片剥落。
