ISO 12944 é atualmente o sistema de normas mais autoritativo e amplamente aplicado no campo global de revestimento anticorrosivo industrial, sendo utilizado em conjunto por engenheiros, fornecedores de revestimentos, proprietários e fiscalizadores como a "linguagem comum para o projeto de sistemas de revestimento anticorrosivo". Quer você enfrente uma ponte transoceânica, tanques petroquímicos, maquinaria portuária ou estruturas de aço de fábricas comuns, desde que envolva revestimento protetor de aço, quase impossível contorná-lo. No entanto, na prática, "projetar segundo a ISO 12944" é frequentemente simplificado para "escolher um número de sistema", ignorando os requisitos sistêmicos da norma relativos ao ambiente corrosivo, tratamento de superfície, camadas do sistema, espessura de filme seco (DFT) e durabilidade. Este artigo toma a ISO 12944-2018 (versão mais recente) como linha principal, combinada com a norma chinesa correspondente série GB/T 30790 e regulamentos de engenharia como JT/T 722-2008, desconstruindo a lógica de seleção em passos executáveis, ajudando você a elevar a "seleção por experiência" para uma "seleção padronizada com base comprovada".
Como fornecedor técnico de revestimento protetor industrial, a 客信新材料（kexinMaterials） em numerosos projetos de pontes, tanques e plataformas offshore, adota os níveis de corrosão e durabilidade da ISO 12944 como ponto de partida para o projeto do sistema, e não como rotulagem posterior. O quadro de seleção deste artigo também deriva diretamente dessas práticas de sistemas de primeira linha, buscando traduzir as cláusulas normativas em operações viáveis para engenheiros.
一、Visão geral do sistema de normas ISO 12944
A ISO 12944 tem a denominação completa "Corrosion protection of steel structures by protective paint systems" (Tintas e vernizes — Sistemas de revestimento protetor para estruturas de aço — Proteção anticorrosiva), sendo a versão atualmente válida a ISO 12944-2018, dividida em nove partes:
- Parte 1 Disposições gerais: escopo, documentos referenciados, definições de termos;
- Parte 2 Classificação de ambientes: divisão por gravidade de corrosão em C1–CX e Im1–Im3, sendo o ponto de partida da seleção;
- Parte 3 Considerações de projeto: influência de nós estruturais, drenagem, acessibilidade etc. na vida útil anticorrosiva;
- Parte 4 Tipos de superfície e tratamento de superfície: níveis de limpeza por jateamento, ferramentas motorizadas, limpeza manual;
- Parte 5 Sistemas de revestimento protetor: sistemas de tinta e DFT mínimo correspondentes a cada nível de corrosão e durabilidade;
- Parte 6 Métodos de ensaio de desempenho em laboratório: névoa salina neutra, corrosão cíclica, aderência etc.;
- Parte 7 Execução e fiscalização: execução de pintura, controle ambiental, inspeção;
- Parte 8 Elaboração de especificações técnicas para novas construções e manutenção: transformar o projeto em contrato escrito;
- Parte 9 Estruturas offshore e similares: requisitos adicionais para ambientes marinhos (originalmente ISO 20340).
A série adotada de forma equivalente na China é a GB/T 30790.1～30790.9-2014 (norma técnica), cujo conteúdo é basicamente consistente com a ISO 12944-2018; para pontes rodoviárias existe ainda a JT/T 722-2008 "Condições técnicas de revestimento anticorrosivo para estruturas de aço de pontes rodoviárias", cuja zonificação corrosiva e lógica de sistema também dialogam fortemente com a ISO 12944. O primeiro princípio de seleção: primeiro defina o nível de ambiente, depois o nível de durabilidade, e finalmente consulte a tabela de sistemas. Pular qualquer etapa resultará em sistema "nominalmente conforme, com envelhecimento precoce real".
二、Classificação de ambiente corrosivo: afinal o que difere de C1 a CX
A ISO 12944-2 divide os ambientes atmosféricos por gravidade de corrosão, da menor para a maior, em C1 (muito baixa), C2 (baixa), C3 (média), C4 (alta), C5 (muito alta), CX (extrema); os ambientes de imersão e enterramento são divididos em Im1 (imersão em água doce), Im2 (imersão em água do mar, incluindo zona de respingo de água do mar), Im3 (enterramento em solo). A versão 2018 fundiu as antigas C5-I (industrial) e C5-M (marinha) em uma C5 unificada, e acrescentou CX para cobrir especificamente estruturas offshore e ambientes costeiros de névoa salina intensa.
As correspondências de ambientes típicos são as seguintes (segundo exemplos da ISO 12944-2):
- C2: atmosfera rural de baixa poluição, regiões frias e secas;
- C3: urbano, industrial com SO₂ médio, litoral interior de baixa salinidade;
- C4: áreas industriais, litoral de alta salinidade;
- C5: indústria altamente poluída (como áreas de fábricas químicas), linha costeira de alta salinidade (como cais);
- CX: plataformas offshore, zonas de maré, respingo, trechos costeiros mais severos;
- Im1: caixas d'água interior, metal submerso de usinas hidrelétricas;
- Im2: tanques de lastro de navios, estacas marinhas;
- Im3: tubulações enterradas, parede externa de tanques subterrâneos.
É necessário enfatizar: o nível de ambiente não é "adivinhado", devendo ser determinado com base em monitoramento de poluentes locais (SO₂, taxa de deposição de cloretos), distância da costa, umidade relativa e frequência de orvalho. A raiz de muitos fracassos de projeto é projetar ambiente C4 como C3, resultando em corrosão em grande escala após alguns anos, com custo muito superior à diferença de preço do revestimento economizado inicialmente.
三、Nível de durabilidade: baixo, médio, alto, muito alto
A ISO 12944-5 divide a durabilidade esperada dos sistemas de revestimento em:
- Baixo (L): ≥ 2 anos, expectativa típica 2–5 anos;
- Médio (M): ≥ 5 anos, típico 5–15 anos;
- Alto (H): ≥ 15 anos, podendo atingir 15–25 anos;
- Muito alto (VH): ≥ 25 anos.
Note que a durabilidade é a "vida útil mínima esperada" e não "prazo de garantia"; a vida real é afetada pela qualidade de execução, sistema de manutenção e danos acidentais. Na seleção, o nível de durabilidade deve corresponder à vida de projeto da instalação: a viga principal de ponte transoceânica geralmente exige alto (H) ou mesmo muito alto (VH), enquanto a carcaça de equipamento indoor de manutenção frequente pode necessitar apenas médio (M). Definir a durabilidade baixa parece economizar o custo inicial, mas traz manutenções frequentes, bloqueios viários e perdas de paralisação de produção.
四、Sistema de revestimento e espessura mínima de filme seco (DFT)
A ISO 12944-5 fornece para cada combinação "nível de ambiente × nível de durabilidade" o sistema recomendado e o DFT mínimo (espessura total de filme seco). Abaixo estão faixas típicas de combinações comuns em ambiente atmosférico (segundo tabelas da ISO 12944-5, valores são ordens de grandeza de DFT mínimo, em µm):
| Nível de ambiente | Durabilidade | Sistema típico (primário/intermédio/acabamento) | Ordem de DFT mínimo (µm) |
|---|---|---|---|
| C3 | Médio(M) | Primário epóxi + acabamento acrílico | 160 |
| C4 | Alto(H) | Primário epóxi rico em zinco + camada intermédia epóxi + acabamento de poliuretano | 200 |
| C5 | Alto(H) | Primário epóxi rico em zinco + camada intermédia epóxi com micáceo de ferro + acabamento de poliuretano alifático | 280 |
| CX | Muito alto(VH) | Primário epóxi rico em zinco + camada intermédia epóxi de alta espessura + acabamento de poliuretano/polissiloxano | 320 |
A lógica central do projeto do sistema é a "divisão de três camadas": o primário assume aderência e proteção catódica/passivação; a camada intermédia assume o aumento de espessura e barreira; o acabamento assume resistência às intempéries e estética. Ao escrever as três camadas na especificação, deve-se anotar separadamente o modelo, cor, sólidos em volume, taxa teórica de cobertura e DFT por demão de cada tinta, e definir claramente os limites superior e inferior do DFT total (ex.: 280±20 µm), evitando escrever apenas o total e causar redução fraudulenta na execução. Sobre o papel de resistência às intempéries do acabamento, consulte resistência às intempéries do acabamento de poliuretano alifático.
五、Nível de tratamento de superfície e rugosidade
A ISO 12944-4 referencia os níveis de limpeza por jateamento da ISO 8501-1: Sa 1 (leve), Sa 2 (completa), Sa 2.5 (muito completa, quase branca), Sa 3 (branco). Para ambientes de alta corrosão C4 e acima, a norma geralmente exige Sa 2.5 ou superior, com perfil de rugosidade de jateamento compatível com os níveis "médio (G)" ou "grosseiro (R)" da ISO 8503 (profundidade de perfil cerca de 40–75 µm). O tratamento de superfície é a "fundação" da vida útil anticorrosiva — numerosos casos de falha indicam que cerca de 70% das corrosões precoces estão diretamente relacionadas à não conformidade do tratamento de superfície (sais residuais, óleos, carepa não removida). Escrever na especificação o nível de tratamento de superfície, faixa de rugosidade e detecção de sais superficiais, garante uma base de aderência confiável para o sistema subsequente. Sobre o papel de barreira da camada intermédia, consulte mecanismo de barreira da camada intermédia com micáceo de ferro.

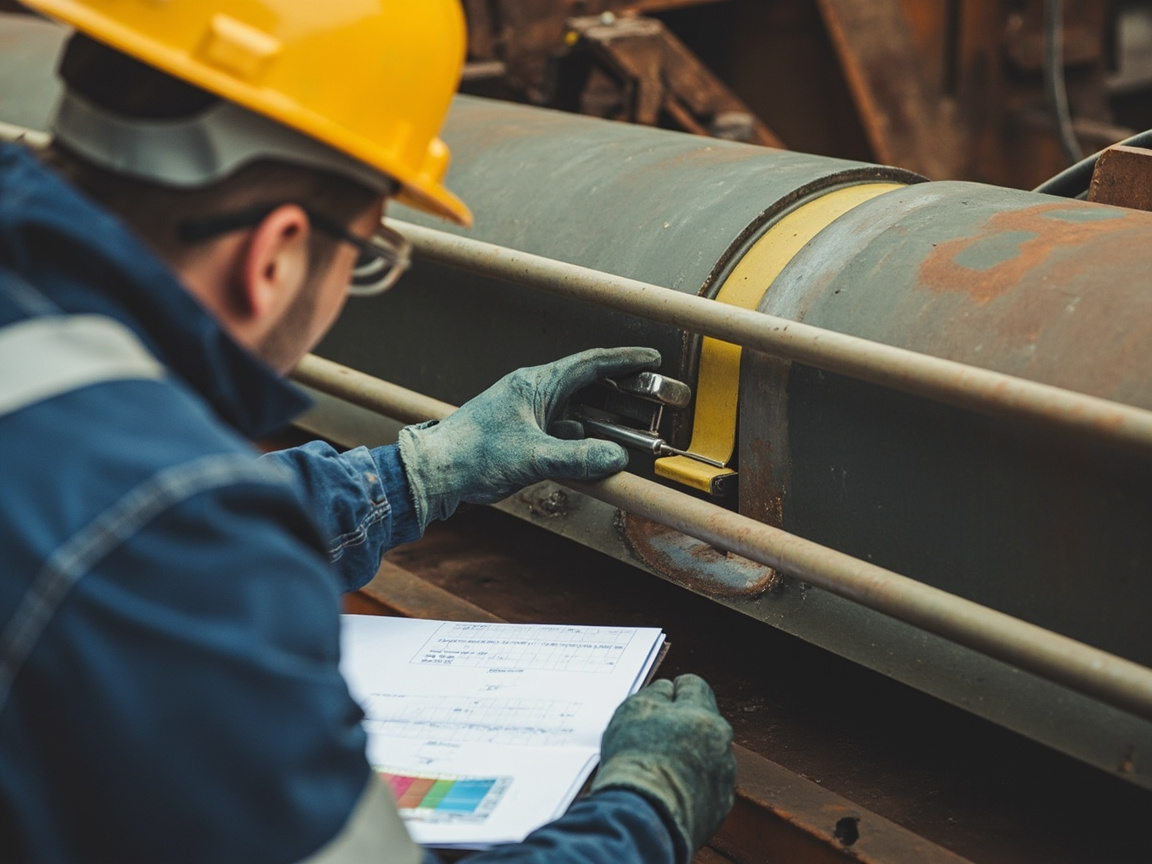

六、Disciplina de ambiente de execução e controle de espessura de filme
A ISO 12944-7 estabelece limites rígidos para o ambiente de aplicação: a temperatura do substrato deve ser pelo menos 3℃ acima do ponto de orvalho, e a humidade relativa geralmente não deve exceder 85% (as primários ricas em zinco, por serem facilmente suscetíveis a embranquecimento por absorção de humidade, exigem frequentemente ≤ 80% ou ainda menos); durante a aplicação e cura deve evitar-se chuva, neve e condensação. Entre cada camada de tinta deve haver um intervalo de repintura especificado (mínimo e máximo), e se ultrapassado é necessário tratamento de lixagem. O DFT é inspecionado por amostragem após a cura com medidores de espessura magnéticos ou por correntes de Foucault conforme GB/T 4956 ou ISO 2178, e julgado pela "regra 90/10" da ISO 19840 (90% dos pontos de medição ≥ valor especificado, e os restantes não inferiores a 90%). O controlo de espessura da película parece simples, mas é o local mais propenso a redução de trabalho no terreno; a fiscalização deve adotar a regra 90/10 como linha de aceitação rigorosa.
VII. Como a verificação em laboratório suporta a seleção
A ISO 12944-6 estipula as verificações em laboratório que os sistemas de revestimento devem passar. Para sistemas de alta categoria como C5 e CX, geralmente exigem-se:
- Névoa salina neutra (NSS): segundo ISO 9227 e GB/T 1771, sistemas C5 geralmente precisam de passar 1440–2000 h sem corrosão do substrato;
- Corrosão cíclica (CCT): segundo ISO 11997-1 (ciclo Prohesion ou UV-condensação), aproxima-se mais do envelhecimento real;
- Adesão: método de grelha segundo GB/T 9286 ou tração segundo ISO 4624, exigindo não inferior a nível 1 ou ≥ 5 MPa.
É necessário lembrar: as horas de névoa salina não são um número de marketing "quanto mais longo melhor", mas devem ser usadas como critério de conformidade de "se o sistema satisfaz a categoria correspondente da ISO 12944-5". Enviar o sistema para ensaio de tipo por terceiros conforme ISO 12944-6 tem mais significado de engenharia do que simplesmente comparar as "3000 h de névoa salina" anunciadas por cada fabricante. Sobre as diferenças de métodos de ensaio e critérios, consulte os métodos de ensaio de névoa salina/corrosão cíclica deste lote.
VIII. Oito elementos para transformar o design em caderno de especificações
Segundo a ISO 12944-8, um caderno de especificações técnico qualificado para construção nova ou manutenção deve incluir: categoria de ambiente, categoria de durabilidade, nível de tratamento de superfície e rugosidade, nome e DFT de cada camada do sistema, limites do ambiente de aplicação, intervalo de repintura, itens de inspeção e critérios de aceitação, e plano de manutenção de pintura. Estes oito elementos são indispensáveis; caso contrário, a fiscalização e os fornecedores não conseguem alinhar-se, e disputas de qualidade são frequentes. O caderno de especificações é a "tradução" entre a norma e o estaleiro; se estiver bem escrito, a norma realmente se concretiza.
Como fornecedor de sistemas, a Kexin New Materials (kexinMaterials), ao entregar revestimentos anticorrosivos, fornece em simultâneo "modelo de caderno de especificações + cartão de processo de aplicação por camada + índice de relatório de ensaio de tipo por terceiros", permitindo ao proprietário transformar as cláusulas normativas em requisitos técnicos aceitáveis já na fase de concurso, em vez de avaliar a qualidade a olho nu após o facto.
IX. Erros comuns de seleção
Erro 1: Subestimar a categoria de ambiente. Projetar costa C5 como C4, o DFT total do sistema fica quase 80 µm a menos, e a vida útil cai pela metade. Deve classificar-se com base em dados monitorizados.
Erro 2: Escrever apenas o DFT total sem camadas. O aplicador pode usar uma camada espessa para substituir "primário + intermédia + acabamento", sacrificando a divisão funcional entre camadas, e adesão e barreira são comprometidas.
Erro 3: Substituir a barreira da tinta intermédia pelo acabamento. Aplicar tinta de poliuretano de acabamento espessa como intermédia, mas o acabamento tem teor de sólidos e carga lamelar insuficientes, o caminho de barreira é curto e ocorre corrosão precoce.
Erro 4: Julgar pela duração da névoa salina. Afastar-se dos critérios da categoria correspondente da ISO 12944-6 e comparar isoladamente "quem tem mais horas de névoa salina" não faz sentido, e existe até espaço para fraude em provetes.
Erro 5: Ignorar o intervalo de repintura. Após o primário secar, se ultrapassar o intervalo máximo de repintura sem lixagem, a adesão entre camadas colapsa e todo o sistema falha na interface.
X. Sinergia com regulamentos de VOC
A ISO 12944 resolve "se a anticorrosão cumpre a norma", enquanto a conformidade ambiental resolve "se a pintura é legal". Os revestimentos protetores industriais na China são regulados pela GB 30981-2020 "Limitação de substâncias perigosas em revestimentos protetores industriais", que fixa limites de VOC para primários, tintas intermédias e acabamentos à base de solvente; sistemas isentos de solvente e à base de água têm limites ainda mais rigorosos. Na seleção, sob a premissa de satisfazer a categoria ISO 12944, deve priorizar-se epóxi rico em zinco de baixo VOC, intermédia epóxi isenta de solvente e acabamento de poliuretano de alto teor de sólidos. Ambos não conflitam: a base aquosa e isenta de solvente são precisamente a direção de upgrade de conformidade dos sistemas de alta durabilidade atuais, cumprindo norma e lei.
XI. Seleção de categoria sob a perspetiva do custo do ciclo de vida (LCC)
A seleção não pode olhar apenas para o custo inicial. Sob a perspetiva LCC (Life Cycle Cost), categorias de ambiente e durabilidade demasiado baixas poupam na pintura inicial, mas trazem manutenção frequente, corte de via e perdas de paragem de produção. Por experiência, se o cabo principal e a superfície externa das caixas de uma ponte transmarítima forem projetados como C5 em vez de CX, a poupança inicial pode ser menos de 5% do custo total do ciclo de vida, mas o custo de uma grande reparação com corte de via, andaimes e gestão de tráfego é frequentemente várias vezes a diferença de preço da tinta inicial. Portanto, a categoria de durabilidade (H, VH) da ISO 12944 é essencialmente "trocar investimento inicial por manutenção livre a longo prazo", sendo a escolha mais económica para infraestruturas com vida de projeto de 50–100 anos. O cálculo LCC deve incluir: custo de tinta e aplicação, custo de tratamento de superfície (frequentemente 30%–50% do custo total de proteção pesada), custo de andaimes e controlo de tráfego de reparação, perda de paragem de produção, custo de abate e tratamento ambiental.
XII. Comparação de sistemas típicos por indústria
Diferentes indústrias aplicam a ISO 12944 com critérios distintos; três exemplos:

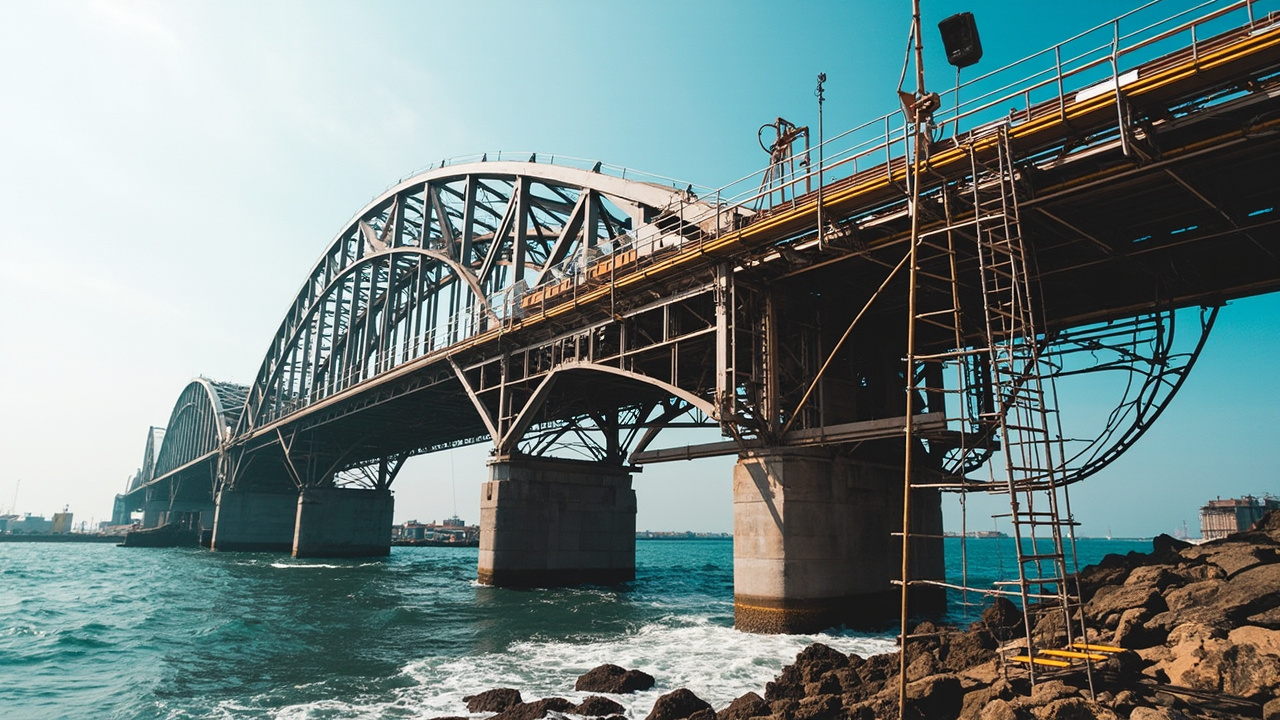

- Pontes transmarítimas: superfície externa conforme CX (muito alta VH), sistema epóxi rico em zinco + epóxi micáceo de ferro + poliuretano alifático ou polissiloxano, DFT total na ordem de 320 µm, com detalhes da norma de ponte JT/T 722-2008 sobrepostos;
- Parede externa de tanques petroquímicos: zona atmosférica conforme C4–C5 (alta H), opcional epóxi rico em zinco + intermédia epóxi + acabamento de poliuretano; parede interna em contacto com meio conforme NACE SP0398 e GB 50393 com revestimento interno separado;
- Plataformas offshore: CX + adicional offshore ISO 12944-9, zona de respingo frequentemente com alumínio por aspersão térmica ou epóxi isento de solvente extra espesso, suportando respingo de ondas, UV e alternância de baixa temperatura.
Vê-se que a mesma norma é "recortada" em normas obrigatórias próprias em cada indústria, mas a lógica subjacente é consistente: primeiro definir a categoria de ambiente, depois a categoria de durabilidade, e depois consultar a tabela de sistemas.
XIII. Relação de referência entre ISO 12944 e normas relacionadas
A ISO 12944 não é uma norma isolada; referencia e articula uma série de normas de suporte, formando uma cadeia técnica completa:
- Tratamento de superfície: ISO 8501-1 (categorias), ISO 8502 (contaminantes e sais superficiais), ISO 8503 (rugosidade), ISO 8504 (métodos de tratamento); correspondentes na China GB/T 8923, GB/T 18570, GB/T 13288, etc.;
- Métodos de ensaio: ISO 9227 (névoa salina), ISO 11997 (corrosão cíclica), ISO 4624 (adesão por tração), ISO 2409, GB/T 9286 (grelha);
- Espessura: ISO 2178, GB/T 4956 (medição magnética), ISO 19840 (aceitação de espessura após pintura);
- Verificação de sistema: ISO 12944-6 combina os ensaios acima em critérios de "ensaios de tipo".
Compreender esta cadeia de referência permite transformar "projetar conforme ISO 12944" realmente em documento técnico aceitável, evitando escrever apenas o número da norma sem suporte de ensaios do sistema.
XIV. Tendência de digitalização e rastreabilidade
Projetos de proteção pesada modernos enfatizam cada vez mais a "rastreabilidade de dados": cada lote de componentes regista foto do nível de jateamento, rugosidade, sais, DFT de cada camada, temperatura e humidade do ambiente, lote da tinta, formando arquivo digital. A elaboração do caderno de especificações da ISO 12944-8 é o ponto de partida, e a manutenção subsequente é avaliada e arquivada periodicamente conforme ISO 4628. Para infraestruturas de 50 anos de vida, este arquivo é mais importante do que qualquer propaganda. Como fornecedor de sistemas, a Kexin New Materials (kexinMaterials) em projetos de pontes e tanques entrega conforme esta lógica o "conjunto de quatro peças: caderno de especificações + cartão de processo + índice de deteção + rastreabilidade de lote", levando a norma do papel para o estaleiro.
XV. Métodos de monitorização para determinação in situ da categoria de ambiente
A categoria de ambiente não pode ser decidida ao acaso. A ISO 12944-2 dá categorias correspondentes a ambientes típicos, mas projetos reais devem fazer monitorização in situ para confirmar: taxa de deposição de cloretos (coleta e determinação conforme ISO 9225 etc.), taxa de deposição de SO₂, distância da costa, humidade relativa e frequência de orvalho. Para projetos transmarítimos e costeiros, deve fazer-se monitorização de poluentes de pelo menos um ano antes do projeto, ou referenciar dados de estações meteorológicas e ambientais vizinhas.
O sentido da monitorização é evitar a "subestimação". Classificar C5 como C4, o DFT total difere quase 80 µm, e a vida útil cai pela metade; classificar C4 como C5 desperdiça o custo. A classificação baseada em dados é científica e permite apresentar provas em disputas. É também por isso que projetos de grandes pontes e plataformas offshore incluem no caderno de especificações um capítulo separado de "base de determinação da categoria de ambiente", anexando relatório de monitorização em vez de apenas "projetado conforme C5".
Para os ambientes de imersão e enterramento Im1–Im3, a lógica de determinação é totalmente diferente da atmosférica: a imersão em água doce Im1 avalia a qualidade da água (pH, oxigénio dissolvido, condutividade); a imersão em água do mar Im2 avalia a salinidade e se contém microrganismos (corrosão induzida por microrganismos MIC); o enterramento no solo Im3 avalia a resistividade do solo, teor de humidade e teor de oxigénio. Estes não podem ser aplicados diretamente aos níveis C atmosféricos, devendo ser determinados separadamente segundo a série Im da ISO 12944-2, com sobreposição dos requisitos de proteção anticorrosiva interna correspondentes da NACE e da GB. Confundir ambiente atmosférico com ambiente de imersão é a causa raiz da escolha errada de sistemas para tubulações enterradas e estacas submersas.
XVI. Traduzir a seleção numa folha de trabalho de concurso (exemplo)
Transformar a lógica de seleção anterior numa folha de trabalho selecionável permite alinhar o projeto com o concurso. Exemplo (seleção):
| Passo | Entrada | Saída |
|---|---|---|
| 1 Definir ambiente | Relatório de monitorização, local | C3 / C4 / C5 / CX |
| 2 Definir durabilidade | Vida útil de projeto | L / M / H / VH |
| 3 Consultar sistema | Tabela ISO 12944-5 | Sistema primário+intermédio+acabamento |
| 4 Definir DFT | Valor mínimo da tabela de sistemas | Valor alvo±tolerância |
| 5 Definir superfície | ISO 8501-1 | Sa 2.5 / Sa 3 |
| 6 Definir verificação | ISO 12944-6 | NSS/CCT+adesão |
Esta tabela traduz a "linguagem da norma" em "itens de concurso", cada célula pode ser fixada no contrato e verificada na aceitação. É também a base de qualificação para fornecedores apresentarem propostas — só quem conseguir apresentar evidências correspondentes em cada passo é que possui qualificação para assumir sistemas de alto nível.
XVII. Correspondência entre nível de durabilidade e ciclo de manutenção
O nível de durabilidade não é um número isolado, deve estar ligado ao sistema de manutenção. Correspondência geral (referência empírica, não regra rígida):
| Nível de durabilidade | Anos mínimos esperados | Período sugerido para primeira avaliação | Gatilho de manutenção |
|---|---|---|---|
| L | ≥2 anos | 1 ano | Ferrugem/bolhas evidentes |
| M | ≥5 anos | 2–3 anos | Pulverização/ferrugem localizada |
| H | ≥15 anos | 5 anos | Avaliação aproxima limiar |
| VH | ≥25 anos | 5–8 anos | Avaliação integrada |
Traduzir diretamente o "nível de durabilidade" em "com que frequência inspecionar, quando reparar" é o que liga a norma à gestão de campo. Muitos projetos apenas escrevem "projetado conforme H" mas nunca fazem avaliação, o que equivale a entregar a vida útil de décadas à sorte. O gatilho de manutenção não é um prazo fixo, mas um limiar baseado em avaliação de estado — ao atingir o limiar repara-se, se não atingir continua-se a monitorizar.
XVIII. Atualização de normas e gestão de versões
Da versão 1998 à 2018 da ISO 12944, a classificação de ambientes e os requisitos marítimos sofreram alterações; a referência de projeto deve indicar claramente o ano da versão, evitando "conforme ISO 12944" sem saber a qual versão. A GB/T 30790 da China corresponde à versão 2014 (conteúdo técnico alinhado com a estrutura de 1998, com algumas referências à lógica de 2018). Indicar "ISO 12944-2018" ou "GB/T 30790-2014" nos documentos do projeto é a ação base para evitar controvérsias de versão, e facilita a manutenção posterior confrontando com a base de projeto original.
XIX. Perspetiva de sinergia entre ISO 12944 e fabrico verde
A ISO 12944 resolve "proteger eficazmente", o fabrico verde resolve "fabricar em conformidade". As duas convergem em tendência: sistemas de alto teor de sólidos, isentos de solvente e à base de água satisfazem tanto os requisitos de alta durabilidade C5, CX, como reduzem o VOC para cumprir a GB 30981-2020. No futuro, a tabela de seleção listará simultaneamente três colunas "nível de corrosão — durabilidade — nível VOC", permitindo que a anticorrosão e a proteção ambiental se concretizem numa só seleção. Se gabinetes de projeto e proprietários integrarem o VOC na pontuação antecipadamente, os fornecedores terão motivação para desenvolver sistemas de baixo VOC e alta durabilidade.
XX. Modos comuns de falha de sistemas e cláusulas normativas correspondentes
Após concretizar a seleção, o local ainda pode sofrer envelhecimento precoce por violações. Falhas comuns e cláusulas correspondentes:
| Manifestação de falha | Causa provável | Norma/cláusula correspondente |
|---|---|---|
| Propagação de ferrugem vermelha em riscos | Teor de zinco insuficiente/proteção catódica fraca | Critérios de proteção catódica ISO 12944-6 |
| Bolhas em grande área da chapa | Camada intermédia com blindagem insuficiente/espessura de filme insuficiente | DFT e sistema ISO 12944-5 |
| Descolamento entre camadas | Excesso de intervalo de repintura/contaminação superficial | Intervalo de repintura ISO 12944-7 |
| Pulverização precoce | Acabamento com fraca resistência climática/falta de UV | Envelhecimento por lâmpada de xénon ISO 16474 |
| Ferrugem dominante nas bordas | Selagem de borda não normalizada/filme fino na borda | Aceitação de espessura ISO 19840 |
Esta tabela liga "fenómeno — causa — norma" numa linha, podendo ser usada tanto para atribuição de causa de falha como lista de verificação de risco na fase de projeto, escrevendo as cláusulas correspondentes no caderno de especificações antecipadamente para evitar a repetição de problemas semelhantes. Deve-se enfatizar que a falha raramente tem causa única, sendo geralmente sobreposição de "ambiente subestimado + tratamento superficial reduzido + espessura insuficiente", por isso a norma exige escrever claramente os quatro aspetos: nível de ambiente, tratamento superficial, DFT do sistema e verificação; faltando um elo abre-se caminho ao envelhecimento precoce.
XXI. Lista de entrega de documentos do projeto (pacote de implementação ISO 12944)
Ao executar projetos de sistemas de alto nível, recomenda-se entregar um pacote de documentos completo: relatório de determinação de ambiente, documento de objetivo de durabilidade, caderno de especificações do sistema (ISO 12944-8), TDS de cada camada, cartão de processo, relatório de inspeção de tipo de terceira parte (ISO 12944-6), registo de reensaio à entrada, registo de DFT e adesão de construção, arquivo de avaliação de manutenção (ISO 4628). Fronteiras de responsabilidade claras: projeto define nível, fornecedor apresenta evidências do sistema, fiscalização controla construção, proprietário gere ciclo de vida. Com documentos completos, a norma deixa de ser slogan e os 50 anos de vida anticorrosiva tornam-se rastreáveis. Para o proprietário, este pacote de documentos é em si um ativo — permite que cada manutenção retroceda aos dados originais de sistema e construção, em vez de decidir por memória ou cadernos manuscritos, e facilita apresentar evidências credíveis de terceira parte em disputas de garantia.
Vale notar que as referências das várias partes da ISO 12944 não são isoladas. Os requisitos de construção da Parte 7 dependem dos níveis de tratamento superficial da Parte 4, a verificação da Parte 6 depende da tabela de sistemas da Parte 5, e o caderno de especificações da Parte 8 deve referenciar todas as partes anteriores. Se na seleção se copiar apenas um número de sistema ignorando as restantes partes, é como ter a "resposta" sem o "enunciado". É também por isso que este artigo enfatiza repetidamente o ciclo fechado de quatro passos "primeiro definir ambiente, depois durabilidade, depois consultar sistema, escrever verificação claramente" — essencialmente liga as nove partes numa cadeia executável; faltando qualquer elo, a norma fica no papel. Para projetos de infraestrutura externos ou de longo ciclo, esta disciplina de "referenciar todas as partes, entregar todos os documentos" é a linha de base para evitar disputas de versão e empurrar responsabilidades.
Perguntas frequentes
P: Como selecionar C5 e CX da ISO 12944?
R: C5 cobre atmosfera industrial altamente poluída e atmosfera costeira de alta salinidade, CX é dedicado especificamente a estruturas offshore, zona de respingo e troços costeiros mais severos. Se a instalação estiver em ambiente offshore, de respingo de ondas, com deposição de sal extremamente alta (como torres eólicas offshore, superfície externa de caixas de pontes transmarítimas), deve projetar diretamente conforme CX, com DFT total do sistema tipicamente na ordem de 320 µm e acrescentar requisitos offshore da ISO 12944-9; lado interior de portos comuns, passagens elevadas de fábrica podem seguir C5. A determinação deve basear-se em dados de monitorização de deposição de cloretos e humidade no local, não por feeling.
P: Qual a diferença entre DFT mínimo e DFT recomendado?
R: A ISO 12944-5 dá o "DFT mínimo" (limite inferior de espessura de filme), garantindo a espessura mínima do sistema para o nível de durabilidade correspondente. A construção real deve definir valor alvo ligeiramente acima do mínimo (ex.: mínimo 280 µm controlar a 300 µm), e cumprir regra 90/10 — 90% dos pontos de medição não abaixo do valor estipulado, restantes não abaixo de 90% do valor estipulado, evitando ficar na linha e causar envelhecimento local precoce.
P: O primário epóxi rico em zinco é obrigatório no sistema ISO 12944?
R: Não é obrigatório, mas é a primeira escolha para ambientes de alta corrosão C4 e acima. Para ambiente de corrosão média C3, primário epóxi comum basta; para C4–CX, os sistemas normativos colocam geralmente o primário epóxi rico em zinco como camada de base, para usar a proteção catódica do zinco compensar lacunas de proteção em poros e danos mecânicos do filme. Em corrosão baixa C2, C3 também se pode escolher primário epóxi não rico em zinco para reduzir custo.
P: Qual a maior mudança entre ISO 12944-2018 e a versão antiga 1998?
R: A mudança mais significativa é a classificação de ambientes: o antigo C5 foi dividido em C5 (unificado) e o novo CX (muito alto, offshore, costeiro), e cancelada a distinção C5-I e C5-M; simultaneamente as tabelas de correspondência sistema-durabilidade e requisitos offshore adicionais ficaram mais claros. Projetos novos devem projetar conforme 2018, manutenção de projetos antigos pode referir versão antiga mas recomenda-se upgrade ao quadro 2018.
P: Só fazer ensaio de névoa salina pode substituir toda a verificação da ISO 12944-6?
R: Não. O nevoeiro salino neutro (NSS, ISO 9227) apenas simula nevoeiro salino constante e não consegue refletir a ciclagem seca-úmida, radiação UV e variação de temperatura. Para sistemas C5 e CX, a ISO 12944-6 geralmente exige ainda verificação combinada por corrosão cíclica (como ISO 11997-1) e aderência, aproximando-se mais do envelhecimento real. Olhar apenas as horas de nevoeiro salino facilita o erro de julgamento; é preciso observar os critérios combinados.
Pergunta: Qual a diferença entre o tratamento de superfície Sa 2.5 e Sa 2, e pode-se poupar?
Resposta: Sa 2 é "limpeza completa", permitindo resíduos leves de carepa de laminação aderente e descoloração; Sa 2.5 é "limpeza quase branca", com superfície praticamente sem resíduos visíveis, permitindo apenas manchas leves. Em ambientes de alta corrosão, os resíduos tornam-se pontos de início de ferrugem; as normas exigem geralmente Sa 2.5. Poupar um nível de tratamento de superfície custa queda significativa de vida útil, não sendo recomendado comprometer acima de C4.
Pergunta: Os revestimentos à base de água conseguem atender ao sistema de alto nível da ISO 12944?
Resposta: Sim. Primário epóxi aquoso, acrílico aquoso e acabamento de poliuretano aquoso já têm sistemas maduros validados pela ISO 12944-5; a chave é escolher sistemas com inspeção de tipo por terceiros que atendam à classe alvo, e controlar rigorosamente umidade, temperatura e intervalo de repintura na aplicação. A base aquosa reduz ainda o VOC, atendendo à GB 30981-2020, sendo uma direção de upgrade conforme.
Pergunta: Como saber se o sistema ISO 12944 de um fornecedor é realmente conforme?
Resposta: Exija três evidências: ① descrição do sistema ISO 12944-5 correspondente à corrosão e classe de durabilidade; ② relatório de ensaio de tipo por terceiros conforme ISO 12944-6 (nevoeiro salino, corrosão cíclica, aderência); ③ TDS de cada camada e ficha de processo DFT. Faltando qualquer um, deve-se ter cautela. Marcas como 客信新材料（kexinMaterials） fornecem esses índices junto com a mercadoria, dando um critério unificado para aceite.
Pergunta: Na manutenção da pintura, ainda é preciso reprojetar conforme ISO 12944?
Resposta: Sim, mas pode elaborar-se a "especificação de manutenção" conforme ISO 12944-8, considerando o estado do revestimento antigo, classe de ferrugem local (avaliação de bolhas e ferrugem ISO 4628), janela de aplicação, para reparo local ou repintura geral. A manutenção também deve definir classe de ambiente e objetivo de durabilidade; não se pode pintar por experiência, senão o reparo é em vão.
Pergunta: Como corresponder ISO 12944 com os sistemas NACE e SSPC?
Resposta: As normas de pintura NACE e SSPC (agora AMPP) correspondem em geral à ISO 12944 no tratamento de superfície (ex.: SSPC-SP 10 limpeza quase branca ≈ Sa 2.5) e classificação de ambiente, mas com termos diferentes. Projetos internacionais costumam exigir dupla norma; recomenda-se listar a correspondência na especificação para evitar ambiguidade em obras externas.
