鋼製タンクは石油、化学、水処理、食糧などの業界における中核的な容器であり、タンク内壁の腐食はしばしば「見えないリスク」となります。一度ライニングが失效すると、軽微な場合は媒体の汚染や生産停止・点検修理にとどまらず、重篤な場合は穿孔漏洩を引き起こし、安全および環境事故を誘発します。大気に曝露された構造物と異なり、タンク内壁は長期にわたり液体浸漬、温度変動、媒体の流れによる摩耗、および「呼吸」する湿潤雰囲気にさらされており、腐食メカニズムはより複雑で、塗膜の緻密性、耐薬品性、および施工の信頼性に対する要求が極めて高くなります。本稿では、媒体の分類、配套設計、材料選定、施工から維持管理まで、タンク内防錆塗料の設計と材料選定を体系的に解説し、エンジニアが「使える」から「信頼性があり、検査可能で、保守可能」へと昇華することを支援します。
重防錆体系サプライヤーとして、客信新材料（kexinMaterials） は原油、中間製品、および汚水タンクのライニングプロジェクトにおいて、無溶剤エポキシ全体ライニング方案を広く採用しており、媒体特性および GB 30981-2020 の限度値に基づき源頭からの低 VOC 設計を行い、表面処理からピンホール漏洩検査までの工程カードを提供しています。本稿の配套思路もこれらの現場実践に直接由来するものです。
一、タンク内壁の腐食はどこから来るか
タンク内壁の腐食は単一のメカニズムではなく、複数の要因が重畳したものです。
- 化学腐食：酸、アルカリ、塩媒体が金属と塗膜を直接侵食し、含硫原油から硫化物や有機酸が生成します；
- 電気化学腐食：水相と金属が原電池を形成し、特に水線（気液界面）における酸素濃淡電池が最も深刻です；
- 流れによる摩耗と磨耗：給油時に伴う固体粒子や媒体の流動が塗膜と底板を摩耗させます；
- 細菌腐食：汚水や含油汚水中の硫酸塩還元菌（SRB）が硫化水素を生成し、孔食を助長します；
- 温度応力：冷熱の交代により塗膜が膨張収縮し、界面疲労を生じます。
これらのメカニズムを理解して初めて、的確な材料選定が可能になります。耐薬品性は緻密な遮蔽に、水線への耐性は全体の欠陥なきことに、耐摩耗性は高充填厚膜に、耐細菌性は緻密性と媒体との適合性に依存します。
二、貯蔵媒体別の材料選定
媒体が塗膜の種類を決定します。一般的な分類と適合思路は以下の通りです。
| 媒体タイプ | 腐食特徴 | 常用ライニング材料選定 |
|---|---|---|
| 清浄油類（ガソリン、軽油） | 穏和、孔食防護が主眼 | 静電消散性無溶剤／高固形分エポキシ |
| 原油／重油（含硫） | 硫化物、有機酸 | 耐化学無溶剤エポキシ |
| 中間製品／化学液体 | 酸アルカリ性はそれぞれ異なる | 耐薬品等級に応じエポキシ／フェノール変性を選定 |
| 酸アルカリタンク | 強腐食 | 特殊耐熱耐化エポキシまたはライニング |
| 飲用水／食品級 | 衛生安全 | 食品級認証エポキシライニング |
| 汚水／含油汚水 | SRB、摩耗 | 耐摩耗無溶剤エポキシ ＋ 殺菌管理 |
選型の第一原則：まず媒体組成、温度、含水・固体の有無を明確にし、次に塗膜の耐薬品表を照査することであり、「エポキシなら良い」とだけ考えるべきではありません。耐薬品データは GB/T 1763 または ISO 2812 に基づく浸漬試験およびメーカーの TDS に由来すべきです。
三、配套設計：単層厚膜か多層体系か
タンクライニングの主流は「無溶剤エポキシ単層／二層厚膜」または「エポキシペイント下塗り ＋ エポキシペイント上塗り」の組合せです。設計の要点：
- 乾膜厚（DFT）：内壁はしばしば 400–1000 µm オーダー（媒体と規格による）が必要で、無溶剤エポキシ単層で達成可能であり、層間リスクを低減します；
- 無欠陥優先：内壁で最も恐れるのはピンホールであり、厚膜 ＋ ピンホール検漏は「多層薄塗り」よりも信頼性が高いです；
- 静電消散要求：引火性・爆発性媒体を貯蔵するタンク内壁にはしばしば静電消散性が必要で、塗膜体積抵抗率は GB 6950 等の規範を満たす必要があり、導電充填剤（導電カーボンブラック、金属酸化物など）を添加した静電消散型無溶剤エポキシを採用します；
- 食品級認証：飲用水、食品接触タンクには衛生安全性評価を通過した食品級エポキシライニングを使用し、有害物質の移行を避ける必要があります。
無溶剤エポキシの成膜と工程については、本バッチの無溶剤エポキシ重防錆塗料を参照ください。その VOC 適合根拠は工業塗料VOC限度法規(GB 30981)に記載されています。
四、表面処理と施工の信頼性
内壁施工は空間が制限され到達性が悪いため、表面処理が成否の基礎となります。
- 清浄度：Sa 2.5 近白（ISO 8501-1 / GB/T 8923 による）、タンク底および溶接部の死角を重点的に処理；
- 粗さ：中（G）級、エポキシのアンカー効果に合致；
- 除塩・除塵：内壁に残存する塩および粉塵は塗膜下腐食をより引き起こしやすいため、厳格に管理する必要があります；
- 設備：無溶剤エポキシには二液型加熱無気スプレーが必要で、混合比と霧化を確保します。限定空間の換気と防爆は規範に適合させる必要があります。
客信新材料（kexinMaterials） はタンク内作業において「ブラスト—混合—スプレー—検漏」の工程カードを配套提供し、環境要件（露点、湿度）、単層 DFT、重塗り間隔をリスト化して人為的ミスを低減しています。
五、ピンホール検漏と品質検収
タンクライニングで最も重要な検収は「ゼロピンホール」です。
- スパーク検漏：硬化後、DFT に対応する電圧で全面積を走査し、漏れ点を発見して標記・補修します；
- DFT 検測：ISO 19840 の 90/10 規則に基づき、90% の測定点が規定値以上、残りは 90% 以上；
- 付着性：引抜法（GB/T 5210 / ISO 4624）で抜取り検査し、基体との結合を確保します；
- 静電消散検証：体積／表面抵抗率を測定し、GB 6950 等の安全規範を満たします；
- 外観：垂れ、気泡、塗り残しがないこと。
いかなる漏れ点も将来の穿孔の起点であり、内壁の検漏は省略できません。
六、稼働後の点検と維持管理
ライニングは「一度塗れば永遠」ではありません。

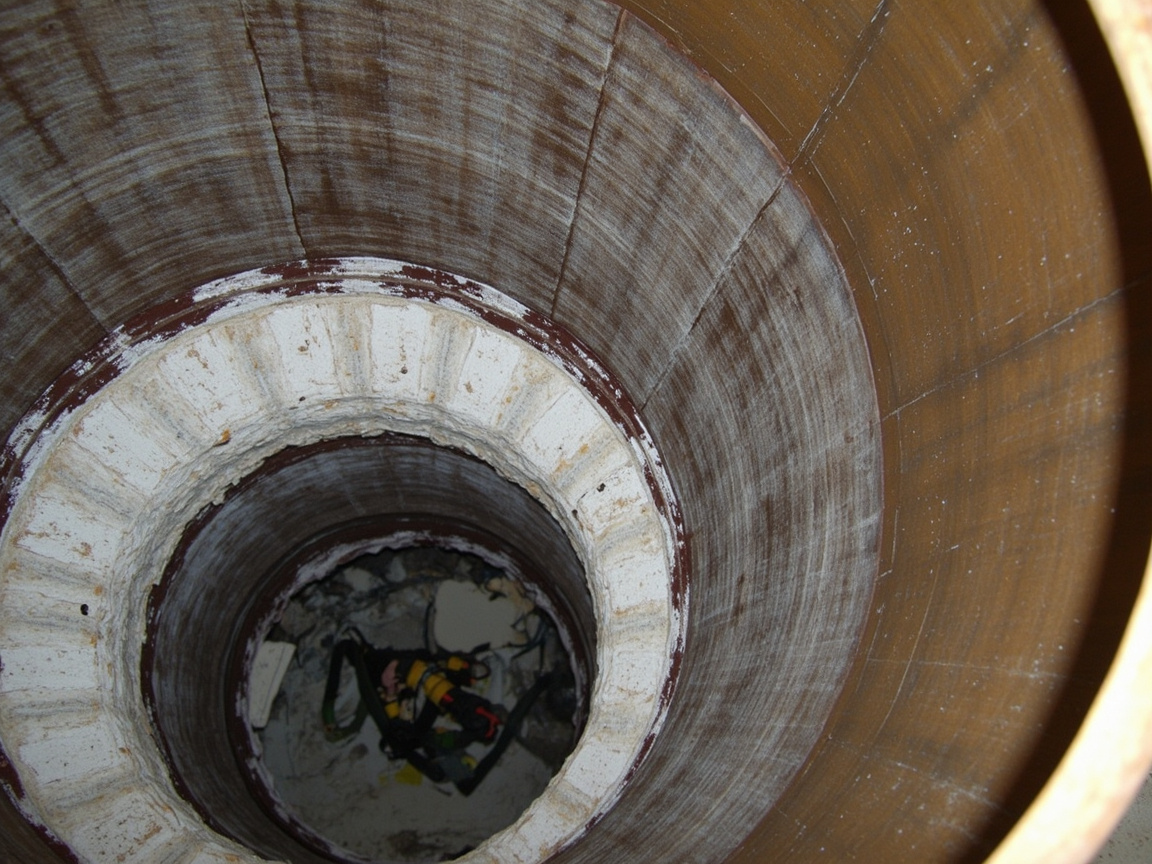

- 定期開罐検査：媒体の腐食性強弱に応じ周期を定め、底板、水線、溶接部、給排料口を重点的に点検；
- 清罐安全：限定空間作業には換気、検測、監視が必要で、安全規範を遵守します；
- 部分補修：小面積の損傷は研磨後に同体系を補塗し、大面積失效には再ライニングが必要です；
- 媒体管理：水、硫黄、SRB を制御し、腐食負荷を低減して塗膜寿命を延長します。
「塗膜 ＋ 媒体管理 ＋ 定期検査」を結合してこそ、タンク長寿命の完全な閉ループとなります。
七、一般的な失效と対策
- ピンホール穿孔：施工時の検漏未実施または電圧不足であり、全面積スパーク再検査と補修が必要；
- 層間剥離：重塗り間隔超過または亜鉛塩未処理であり、TDS のウィンドウを厳格に遵守；
- 耐化不足による膨れ：媒体との選型錯誤であり、耐薬品表を再照査して型式変更；
- 摩耗減肉：媒体に固体含有であり、耐摩耗充填剤配方を選定し流速を制御。
八、全体防錆体系との協調
タンク内壁は「内防」であり、外壁とタンク底にはさらに外防錆（埋設外壁は ISO 12944 の Im3、塗膜＋陰極防護）が必要です。設計時には内壁ライニング、外壁塗膜、エッジおよび底板ノードを統合的に考慮し、「内は良く外は漏れ」を避けるべきです。関連する配套選型は本バッチのISO 12944防錆塗装体系選型ガイドを参照ください。
九、静電消散と帯電防止設計の詳細
引火性・爆発性媒体タンクに対し、静電消散ライニングは「導電充填剤を少し加える」ほど単純ではありません。要点には以下が含まれます。導電充填剤（導電カーボンブラック、導電雲母、金属酸化物）の分散均一性が抵抗率安定性を決定します；塗膜体積抵抗率は GB 6950 等の規範上限を満たす必要があり、かつ静電の急速放電火花を形成するほど低過ぎてはなりません；施工後に実測で抵抗率を測定し、使用中の老化ドリフトを考慮します。静電消散ライニングはタンク体の接地と連続通路を形成する必要があり、フランジ、マンホール等の接続部で遮断してはなりません。選型時にメーカーから抵抗率検測報告を取得し、検収で実測することで、「名目上は静電消散、実測は絶縁」という隠患を避けます。
十、食品級と飲用水ライニングの要求
飲用水、食品接触タンクのライニングは衛生安全性評価を通過し、関連する食品安全および水関連製品規範に適合し、有害物質が媒体へ移行しないことを確保する必要があります。要点：専用食品級エポキシを選定し、有害充填剤を含まないこと；施工と硬化を十分に行い、残留モノマーを避けること；稼働前に規範に基づき洗浄と浸漬サンプリング検測で水質を検査すること。这类ライニングは原材料のトレーサビリティと検測報告に対する要求がより厳格であり、選型では衛生許可と第三者検測を査証すべきで、通常の工業エポキシと混用してはなりません。食品工場関連の塗装については本バッチ食品工場衛生級塗装。
十一、タンク底とエッジノードの特別な処理
貯槽の故障は多くの場合、底板とエッジプレートから始まる。底板は堆積水、堆積物、微生物腐食にさらされ、エッジプレートは伸縮疲労を受ける。処理戦略：底板のライニングを厚くするか耐磨耗配合を採用し、堆積水排出設計と組み合わせる；エッジプレートには弾性シールと柔軟なコーティングで変位を吸収させる；溶接部、内角は丸みを持たせた遷移（R角研磨）とし、コーティングの薄い箇所を避ける。これらのノードは平面壁よりも注意が必要であり、設計時に膜厚と工程を個別に指定し、監理で重点的に検査すべきである。
十二、点検周期と稼働中メンテナンス
ライニングの寿命は媒体、温度、操作変動の影響を受けるため、点検制度を構築すべきである。腐食性の強弱に応じてタンク開放周期を定め、強腐食またはSRB含有汚水タンクは間隔を短縮する；タンク進入前に換気、検測、監視を行い、限定空間作業許可を遵守する；検査の重点は底板、水線、溶接部、入出料口、および旧補修領域である；小損傷は研磨して同体系で補塗し、大面積の故障はライニングをやり直す。「コーティング＋媒体管理＋定期検査」を組み合わせてこそ、貯槽長寿命の閉ループとなる。メンテナンス経験は本ロットの鋼構造一般用防錆配套も参考にできる。
十三、よくある選定ミスと回避
高頻度のミス：一つ目は「エポキシ」という言葉だけで大まかに選定し、媒体の耐薬品データを無視する；二つ目は導電静電を無視して安全隠患を生む；三つ目はタンク内の死角での表面処理が不十分である；四つ目は針孔検漏を省き穿孔の隠患を残す；五つ目は単層でむやみに厚くして割れを招く。回避の道は、媒体分析、標準限度値、表面処理、針孔検漏、メンテナンス制度を一括して技術仕様書に記載し、ISO 12944とGB 30981の二重ラインで管理し、必要に応じて材料サプライヤーを配套設計に参加させることである。
十四、内壁と底板の連合防護
貯槽内壁の防食は平面壁だけを見てはならず、底板とエッジプレートが弱点となることが多い。底板は長期間堆積水と不純物に接触し腐食が最も激しい；エッジプレートは温度差で伸縮し、コーティングが疲労しやすい。連合防護の考え方：底板ライニングを厚くするか耐磨耗配合を採用し、堆積水排出と清罐周期を設定する；エッジプレートには弾性シール剤と柔軟コーティングで変位を吸収させる；すべての内角をR角研磨しコーティングの薄点を避ける。底板外面が埋設される場合は、コーティングと陰極防食を組み合わせるべきである（ISO 12944のIm3参照）。「壁—底—辺」を全体設計として捉え、はじめて漏洩経路を塞ぐことができる。
十五、温度サイクルがコーティングに与える応力
貯槽媒体温度は季節や工况で変動し、コーティングと鋼基体の熱膨張収縮係数が異なるため、界面に交変応力が生じ、長期間で割れや剥離を招く。緩和策：靭性の良い無溶剤エポキシを選ぶか増靭成分を添加する；単層膜厚を制御し内部応力の集中を避ける；高温媒体（温水、アスファルト等）には耐熱型エポキシやシリコーン改質型を選ぶ；設計時に温度範囲を予測し、それに基づきDFTと配套を定める。温度応力は「見えない疲労」であり、媒体パラメータ調査段階で組み込むべきで、事後補修ではない。
十六、清罐と限定空間作業の安全
貯槽ライニング施工と点検はいずれも限定空間作業であり、安全要求が極めて高い。作業前に隔離、洗浄、置換を行う；酸素含有量、可燃性ガス、有毒ガスを検測し、合格してから進入する；強制換気を継続監視する；作業許可、監視、緊急計画を整える；作業員は呼吸器と安全帯を着用する。アミン霧、溶剤蒸気、酸素欠乏が主要リスクである。安全はライニング工事の底線であり、工期優先で換気と検測を省略してはならない。関連安全規範は塗装工程カードとともに班へ配布すべきである。
十七、コーティング故障の典型的パターン
故障パターンを識別することは対症療法に役立つ。点状の錆斑は多くの場合針孔や下地処理漏れによる；広範囲の膨れは残塩や基材汚染による浸透圧であることが多い；層間剥離は多くの場合再塗装間隔超過や亜鉛塩未処理による；磨耗減薄は固形分含有媒体の流れ込み領域で見られる；溶接部で優先的に故障するのは内角と熱影響部の処理不足を示す。現場では写真を撮影し位置を記録、媒体分析と合わせて根本原因を特定し、部分補修か全体重塗かを決定し、「錆たところを補修する」という受動的循環を避ける。
十八、レンガ板/ゴムライニングとの比較
コーティングのほか、強腐食貯槽にはレンガ板ライニング、ゴムライニング、フッ素樹脂ライニングも使える。レンガ板は耐熱・強酸に優れるが自重と施工が大きい；ゴムは耐磨耗・耐薬品だが加硫が必要で継ぎ目が漏れやすい；コーティング（無溶剤エポキシ）は施工が早く、低コスト、検漏が容易だが耐熱と極強媒体には限りがある。選定は媒体強度、温度、寿命、予算で权衡すべきである。一般油類と汚水にはエポキシライニングを優先し、強酸高温には複合ライニングを検討する。複合方案（コーティング＋部分レンガ板）は極限工况でも応用される。
十九、設計規範の要点まとめ
貯槽内防食設計で技術仕様書に記載すべき要点：媒体組成、温度、および水・固形分含有の有無；ライニング種類とDFT；表面処理等級（Sa2.5）、粗さ、塩限度値；導電静電要求と抵抗率指標（GB 6950）；食品級認証（該当する場合）；施工環境と設備（二液加熱スプレー）；針孔検漏電圧とDFT验收規則（ISO 19840の90/10）；付着性と導電静電の実測；点検周期と安全要求。これらを明記すれば、配套は「根拠あり・验收可能・保守可能」となる。
二十、貯槽内壁施工の環境管理
タンク内施工環境は屋外より制御が難しい。空間が閉鎖され、換気が悪く、温湿度変動が大きい。基材温度が露点より3度以上高く、相対湿度が基準を満たし、かつ強制送排風で溶剤蒸気とアミン霧が滞留しないよう維持することを要する。夏のタンク内は蒸し暑く、冬は結露しやすく、いずれも仮設調温除湿や施工時期の選択が必要である。換気量は人員と防爆要求を満たし、酸素含有量と可燃性ガスを検測する。環境失控はタンク内コーティングの白化、不硬化、針孔多発の根本原因であり、環境パラメータを工程カードに記載しリアルタイム記録せねばならず、経験で推測してはならない。
二十一、稼働前の完全性確認
コーティング完工から稼働までに、完全性確認を行うべきである。針孔検漏で全面スキャンしすべての漏れ点を補修；乾膜厚を規則で抜き取り検査し合格；付着性引抜が基準達成；導電静電（要求される場合）抵抗率合格；外観に垂れや気泡なし；関連記録と検測報告を保管。確認通過後にのみ注水または給油する。性急な稼働は穿孔隠患を残し、媒体入り後は検漏不能となる。重要貯槽には第三者立会验收を推奨し、確認結果を引渡し書類とし品質責任境界を明確にする。
二十二、媒体変動下の材料選定弾力性
貯槽の貯蔵媒体は一定ではなく、切替により内壁が元設計と異なる液体にさらされることがある。材料選定は一定の弾力性を保つべきである。最も厳しい可能性媒体で耐薬品等級を定め、現在の媒体のみに依存しない；多用途貯槽はライニングの汎用性を高め、耐薬品範囲の広いエポキシを優先；媒体切替前に互換性を評価し、必要に応じ洗浄と検測を行う。「将来の可能性媒体」を設計入力に含めれば、切替即故障を避けられる。運用部門と購買部門は媒体計画を共有し、防食設計を先を見据えたものにすべきである。
二十三、陰極防食との協調設計
貯槽底板外面の埋設部分は多く陰極防食と組み合わせ、内壁はコーティング主体である。内壁に対し、コーティングは必要保護電流を極低にする。さらに犠牲陽極（例：タンク底エッジプレート）を設ける場合は、過保護を避けるため電位整合が必要である。設計時には「内壁コーティング＋外壁コーティング＋陰極防食」を全体として統一計算し保護電流と寿命を定める。内壁や外壁を孤立設計すると、一箇所の短板が全体を台無しにしやすい。ISO 12944の浸漬・埋設部分（Im1〜Im3）に相应配套思路が示されており、内壁設計とともに引用すべきである。
二十四、運用中のコーティング健康管理
内壁コーティングを資産管理に組み込む。単槽ファイルを作成し、媒体、ライニング種類、施工、历次点検を記録；定期開罐検査し写真で等級評価；磨耗と補修領域に傾向を注記；腐食速度に基づき残存寿命を予測し重塗を手配。コーティング健康管理は「突発穿孔」を「計画保守」に変え、非計画停止を大幅に低減する。媒体管理（水制御、硫黄制御、殺菌）と組み合わせれば、さらに寿命を延ばせる。防食を資産運営とするこの考え方は、近代的貯槽管理の方向である。
二十五、貯槽内防食のよくある事故教訓
業界にはライニング故障による事故教訓が少なくない。針孔検漏をせず稼働直後に穿孔漏洩したタンク；媒体変更で再評価せず、新媒体にライニングが急速侵食された例；溶接熱影響部を補塗せず、溶接部で優先錆蝕穿孔した例がある。これら事故の共通点は某一環節の軽視である。検漏省略、設計入力不全、施工ノード漏れ。教訓は、貯槽内防食は系統工事であり、いずれかの緩みが安全事故に発展し得る。設計・施工・保守全過程を厳格フローで覆わねばならない。
二十六、運転期の監視と検査手段
稼働後の監視で隠患を早期発見できる。常用手段：定期開罐目視検査で底板、水線、溶接部を重点に；オンライン腐食プローブで媒体腐食性変化を監視；重要貯槽にアコースティックエミッションや漏磁検査を行い壁厚減少を発見；腐食速度ファイルを作り残存寿命を予測。監視データは保守計画にフィードバックし、計画的检修を実現する。運転期監視とコーティングファイルを連動させることは、貯槽長周期安全運行の重要保障であり、近代的運用の体现である。
二十七、旧罐改造時の処理戦略
旧貯槽の内防食改造は、既存コーティングと錆状況が複雑な点が難題である。戦略はまず徹底評価を行う。旧コーティング種類と付着状態、錆分布と底板減厚を查明；保留可能な適合旧コーティングは処理後継続使用し、不適合は基体まで除去；著しく減厚した底板は先に補強してからライニングする。改造施工は在役施設の制約を受け、安全・環境要求が更高く、隔離・洗浄・換気を徹底する。改造方案は新設より慎重であるべきで、旧罐の不確実性が更大なため、処理不足は短期再故障を招きやすい。
二十八、設計前期の調査リスト
貯槽内防食設計を良くするには、前期調査が十分でなければならない。推奨リスト：貯蔵媒体の正確な組成と濃度；最高・最低温度と変動；固形分・硫黄・菌含有の有無；水位変動と水線位置；清罐と点検周期；導電静電または食品級要求の有無；現地環境・安全規定。これらを揃えてこそ正確に材料選定と膜厚決定ができ、設計が実態から乖離しない。多くの故障は設計入力不全、特殊媒体に汎用方案を流用したことに起因する。 thus調査深度が直接配套の成否を決める。
二十九、内防食とスマート運用
デジタル化の進展で、貯槽内防食もスマート運用に組み込める。做法：重要貯槽に腐食・漏洩センサーを配置しリアルタイム送信；コーティングファイル、点検記録、監視データを管理平台に統合し検修ノードを自動提醒；傾向分析で残存寿命を予測し意思決定を支援。スマート化はコーティング自身を代替するものではなく、保守をよりタイムリーかつ精確にし突発事故を減らす。大型石化・貯運企業にとって、材料と管理を結ぶこの模式は安全と効率を高める重要経路となっている。
三十、貯槽内防食のまとめ要点
全文を归纳すると、貯槽内防食設計の核心は：先に媒体を明らかにしてから材料選定し、媒体腐食性で膜厚と種類を定める；表面処理基準達成が根幹であり、除塩と粗さ制御を省けない；無溶剤エポキシベイント厚膜＋針孔検漏が信頼できるルート；導電静電と食品級等特別要求は個別指標とせねばならない；施工環境と限定空間安全を并重；稼働後は検査と保守制度を構築。これらを仕様書に記載し厳格実行すれば、内壁は長期信頼でき、穿孔漏洩这类高代价事故を避けられる。
三十一、経験を企業標準に沈殿させる
複数貯槽を擁する企業は、本稿要点を内部技術標準に沈殿させることを推奨する。異なる媒体に対応するライニング種類と膜厚を明確に；表面処理、針孔検漏、验收方法を統一；導電静電と食品級の判定フローを固定；点検周期と記録様式を規範化。企業標準化すれば、どの罐・どのチーム施工でも一致した根拠があり、品質安定・管理楽になる。散在経験を再利用可能な制度に変えることは、企業が受動修理から能動管理へ進む标志であり、M&Aや増産時にも成熟做法を迅速复制できる。
よくある質問
よくある質問
問： 貯槽内壁は必ず無溶剤エポキシを使うべきですか？
答： 唯一ではないが最も常用される。無溶剤エポキシはVOCほぼゼロ、単層厚膜、緻密で耐薬品性があり貯槽内壁に適する；高固形分エポキシや食品級エポキシも選べ、鍵は媒体・温度・コンプライアンス要求である。
問： 貯槽ライニングはどれくらい厚く必要ですか？
答： 内壁DFTは多くの場合400–1000 µm量级で、媒体腐食性による；無溶剤エポキシは単層で達成可能だが、TDS上限に従い層分けで厚さを制御しDFT全検査せねばならない。
問： 導電静電ライニングとは何か、いつ必須か？
答： 引火性・爆発性媒体を貯蔵する貯槽内壁は多く導電静電が要求され、コーティング体積抵抗率はGB 6950等規範を満たし、導電充填剤（導電カーボンブラック、金属酸化物等）を添加した導電静電型無溶剤エポキシを採用する。
問： 針孔検漏を省いてはならないのはなぜですか？
答：内壁のどのようなピンホールも、将来の穿孔と漏洩の起点となります。電火花漏れ検査はDFTに相当する電圧で全面積をスキャンするものであり、ライニングの検収において最も重要な工程であり、決して省略してはなりません。
問： 飲用水タンクのライニングにはどのような特別な要求がありますか？
答： 衛生安全性評価を通過した食品グレードのエポキシライニングを使用し、有害物質の移行を避け、かつ施工と硬化は食品接触安全要求に適合しなければなりません。
問： 表面処理はどの等級に達する必要がありますか？
答： 内壁は通常Sa2.5近白（ISO 8501-1 / GB/T 8923による）であり、タンク底の溶接部の死角を重点的に処理し、粗さと除塩・除塵を厳格に管理します。詳細は塗装表面処理Sa2.5とブラスト等級をご参照ください。
問： 硫黄含有原油タンクはどう選定しますか？
答： 硫化物と有機酸の腐食が強いため、耐薬品性無溶剤エポキシを選定することが望ましく、併せて媒体の脱硫、水分管理、定期点検を行い、腐食負荷を低減します。
問： 内壁の施工環境にはどのような条件がありますか？
答： タンク内空間に制限されるため、二液型加熱式エアレススプレーが必要であり、基材温度は露点より3℃以上高く、湿度が基準を満たし、かつ限定空間の換気と防爆を行い、安全と品質を并重します。
問： 稼働後はどのくらいの頻度で点検しますか？
答： 媒体の腐食性に応じて周期を定め、強腐食またはSRB含有汚水タンクは短縮すべきです。底板、水線、溶接部、入出料口を重点的に確認し、損傷を発見したら速やかに補修します。
問： 内壁と外壁の防食はどう分担しますか？
答： 内壁は媒体浸漬腐食を防ぎ（ライニング）、外壁／埋設底板は土壌と大気の腐食を防ぎます（塗層＋陰極防食）。統一して設計し、「内は良く外は漏れ」を避けるべきです。
