粉末涂装静电喷涂工艺：喷枪、回收与固化全链路

粉末涂装静电喷涂工艺是把干粉状涂料通过静电场吸附到接地工件、再加热熔融流平固化成膜的完整技术链路。它是粉末涂料从”配方”走向”产品”的临门一脚——配方再好，喷涂工艺失控也会橘皮、薄厚不均、堵枪、回收污染。据 ISO 8130 系列与 GB/T 21782《粉末涂料 涂装》的框架，粉末施工由前处理、静电喷涂、回收、固化、冷却检验五段组成，每段都有可量化的工艺窗口。从工程视角看，喷涂不是孤立动作，而是一套”粉—电—气—热—回收”耦合的系统工程：粉末的粒径与带电性决定上粉效率，喷枪的电场分布决定覆盖均匀性，回收系统的风量平衡决定材料利用率与防爆安全，固化炉的温度曲线决定交联成膜质量。任何一段失配，都会在前处理看似合格、外观看似完好的情况下，埋下附着力不足、耐蚀下降或寿命缩短的隐患。

在功能粉末领域，客信新材料（kexinMaterials）不仅交付粉末，还配套”工艺卡加设备参数加回收方案”，把喷涂从经验变为可复制数据。本文以可引用标准（ISO 8130、GB/T 21782、GB/T 9286、GB/T 13452.2）为依据，把静电喷涂工艺逐段拆解，帮助工程师把”喷得好”变成可验证的膜厚与固化度。

一、静电喷涂的物理原理

静电喷涂靠”电荷—电场—吸附”三步。第一步带电：电晕喷枪（Corona）在电极上加 30–100 千伏高压，使枪口空气电离，粉末颗粒飞过电离区带上负电；摩擦喷枪（Tribo）则靠粉末与枪管壁摩擦生电（通常正电），无需外部高压电极。第二步电场吸附：带电粉末在电场力下飞向接地工件并吸附，形成松散粉层。电场强度由电压与距离决定，约数千伏每厘米。第三步电荷消散与沉积：粉末到达工件后电荷经工件导入大地，粉层靠静电与范德华力暂留，直到进炉熔融固化。

从物理本质看，带电粉末在空气中的飞行受三种力共同作用：静电场力（指向工件，是吸附主因）、重力（恒向下，对细粉影响相对大）、空气阻力（与粒径平方相关）。因此细粉（粒径约 10–20 微米）更容易被电场”拉偏”或随气流逸散，粗粉（约 50–80 微米）更稳但边缘覆盖略差——这正是粉末粒度分布要控制的原因。静电吸附还有一个关键约束：工件必须良好接地（接地电阻通常要求小于若干兆欧，依设备规范），一旦接地回路因挂具积粉、链条油污而中断，上粉率会断崖式下跌，且存在打火与人身安全的风险。

电晕法上粉率高、适用广，但易在死角产生”反向电离（离子风）”导致橘皮；摩擦法无电离风、边角覆盖好，但带电量受粉末电阻率与气候影响、对粉末有选择性。选型按工件形状与粉末类型定。

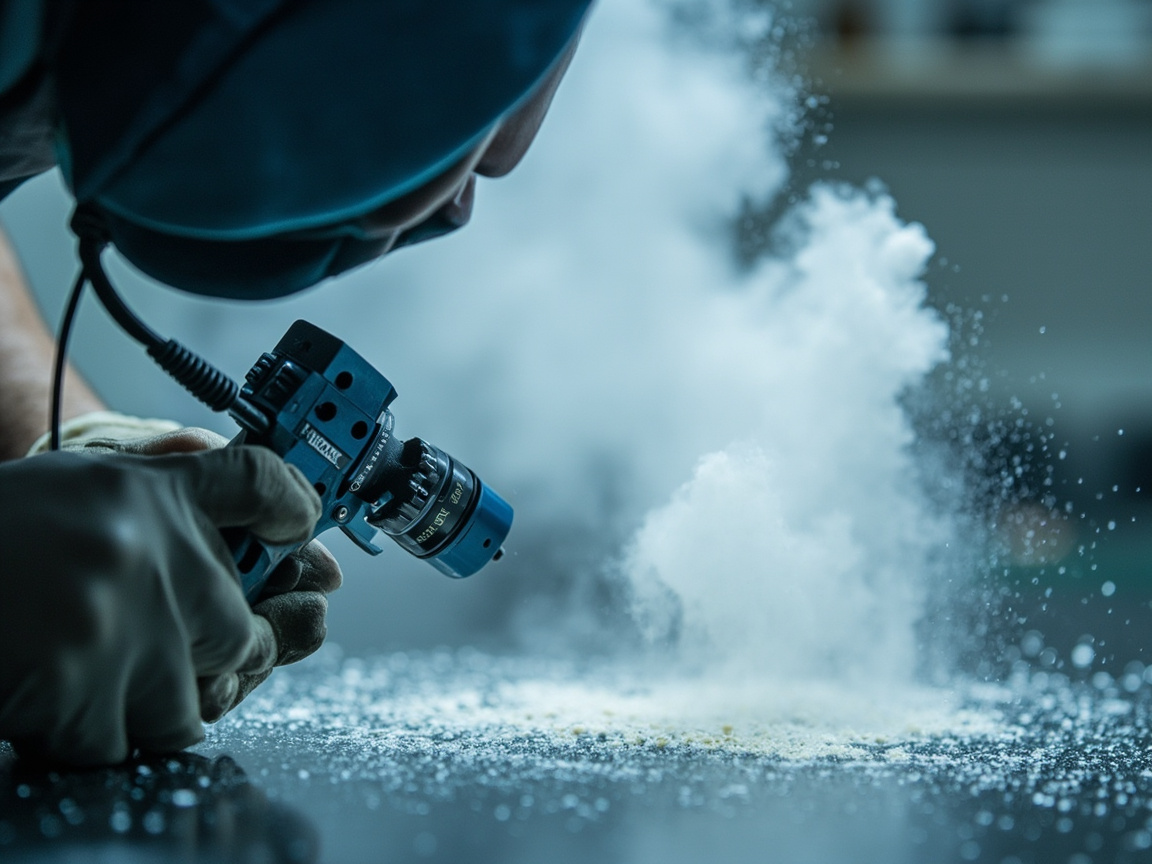

二、喷枪与关键参数

工艺要点：电压不是越高越好——过高产生离子风把已吸附粉末吹走、且边角反电离；喷距过近会打火损伤粉层与工件。最优参数是”够吸附的最低电压加合适出粉加稳定接地加合理链速”的组合。客信新材料（kexinMaterials）在工艺卡里会给出具体电压区间与出粉设定，而非泛泛”用静电喷”。

喷枪内部还有若干常被忽视的细节：电极清洁度（电晕针积粉会使放电不稳、出粉波动）、喷嘴磨损（长期使用后扇面变形、膜厚不均）、内置高压模块的温度漂移（连续生产数小时后电压可能衰减）。因此量产线建议每班校验喷枪放电点火状态，并用标准试板做上粉率抽查。对摩擦枪而言，枪管内壁的磨损与材质会直接改变摩擦带电效率，需定期更换摩擦衬管并做带电性复核。另一组关键参数是”出粉—雾化空气”的匹配：出粉过大而雾化不足，粉团直接砸向工件造成厚边与颗粒；雾化过强则粉云过散、上粉率下降且回收负担加重。

三、粉末特性与喷涂工艺的耦合

喷涂结果很大程度在粉末出厂时已被决定，工艺只是把它”释放”出来。需要重点关注四项粉末指标与喷涂的耦合关系：

第一，粒度分布。按 ISO 8130-1（或 GB/T 21782.13）测定。粒径约 20–60 微米最适合静电喷涂；过细（<10 微米）易扬尘、上粉率低、回收粉激增；过粗（>90 微米）流平差、橘皮、边角覆盖弱。粒度还影响带电：细粉单位质量比表面积大、带电量多但易逸散，粗粉带电少但飞行稳。配方与粉碎工艺要平衡。

第二，带电性。电晕带电依赖粉末在电离区的捕获电子能力，摩擦带电依赖粉末与枪管的功函数差。某些填料（如含氟、含硅表面处理剂）会显著改变电阻率，使某些粉末只能适配特定枪型。来料应做带电性抽检，避免”同型号粉末不同批次、上粉率却差一截”的产线事故。

第三，流动性。按 ISO 8130-5（粉末/空气混合物流动特性）评价。流动性好，流化均匀、供粉稳定、膜厚一致；流动性差则易架桥、脉动出粉、堵枪。流动性常靠气相氧化铝等助流剂调节，但过量会伤外观与回收稳定性，需适度。

第四，胶化时间与贮存稳定性。胶化时间（Gel Time）按 ISO 8130-6 测定，反映粉末在加热下从熔融到开始交联的时间窗口，直接决定喷涂—熔融—流平的工艺节奏与固化炉温曲线；贮存稳定性（按 GB/T 21782 相关方法或厂家规范）决定粉末在仓库存放与回收掺混后是否结团、变色、性能漂移。把胶化时间与工件升温速率（PMP 曲线）对齐，才能既不错过流平窗口、也不欠固化。

四、供粉与流化输送系统

供粉系统是把”粉桶里的粉”稳定、均匀、可控地送到喷枪的链路，核心由流化床、供粉桶、文丘里泵、粉管与回收回掺组成。

流化床：桶底多孔板通入低压洁净空气，使粉末呈”流化态”（似沸腾的液体），便于均匀抽吸。流化气压需调至粉末刚好悬浮、不腾涌、不静止；气压过低粉抽不动、过高则粉云过浓、上粉率与外观俱损。流化均匀性直接决定膜厚波动，因此供粉桶要定期清粉、防结块、防进水汽。

文丘里供粉：靠压缩空气在喉管处形成负压把流化粉吸入并输送到枪。它的优点是结构简单、易于多枪并联；缺点是出粉量受空气压力与粉位高度影响，桶内粉位下降时出粉会渐变，需靠”恒压加粉位补偿”或称重闭环来稳流。

粉管与布枪：粉管越长、弯头越多，沿途阻力和静电吸附越强，末端出粉衰减越明显，所以长线要多枪分段、短管、少弯。多枪同步时各枪出粉要一致，否则同一工件不同方位膜厚差大。

回掺与配比：回收粉经旋风—滤芯分离后，按工艺卡规定的 10–30% 比例与新粉在供粉桶内预混，必要时先经筛分去除结块与超细粉。回掺比例失控是”同参数、膜厚却变厚变丑”的常见根因。客信新材料（kexinMaterials）在供粉方案里强调”按颜色与体系分线、回掺比例写入工艺卡并定期验证外观与性能”，把供粉从手感变成数据。

五、法拉第屏蔽与覆盖对策

复杂工件（网孔、深腔、内角）存在”法拉第屏蔽（Faraday Cage）”：电场线绕过导体包围的空腔，内角与深凹处电场极弱，粉末难进入，导致局部漏涂。对策：摩擦喷枪（无离子风、靠摩擦电荷，边角覆盖优于电晕）；多枪布位加工件转动（从不同角度补喷死角）；降低电压提高电流（改善凹陷处穿透）；预热工件（微熔吸附，提升复杂区上粉）；配方优化（提高粉末带电性与流动性，见粉末涂料原理与分类）。

法拉第屏蔽是粉末涂装最常见的”看着喷到了实际没到”的失效，必须在首件验证时用测厚仪（GB/T 13452.2）查死角膜厚。工程上还有一组容易被忽略的屏蔽场景：细长管内腔、紧密排布的散热片间隙、螺孔背面——这些位置的电场被四周金属”吸走”，即便肉眼看到喷枪在喷，粉也进不去。对策除了上述多枪与转动，还可以采用”内嵌式小枪””工件倾斜挂法”或局部预热的组合；对批量复杂件，最好在工艺验证阶段用剖切试板实测内壁膜厚分布，而不是只测外表面。

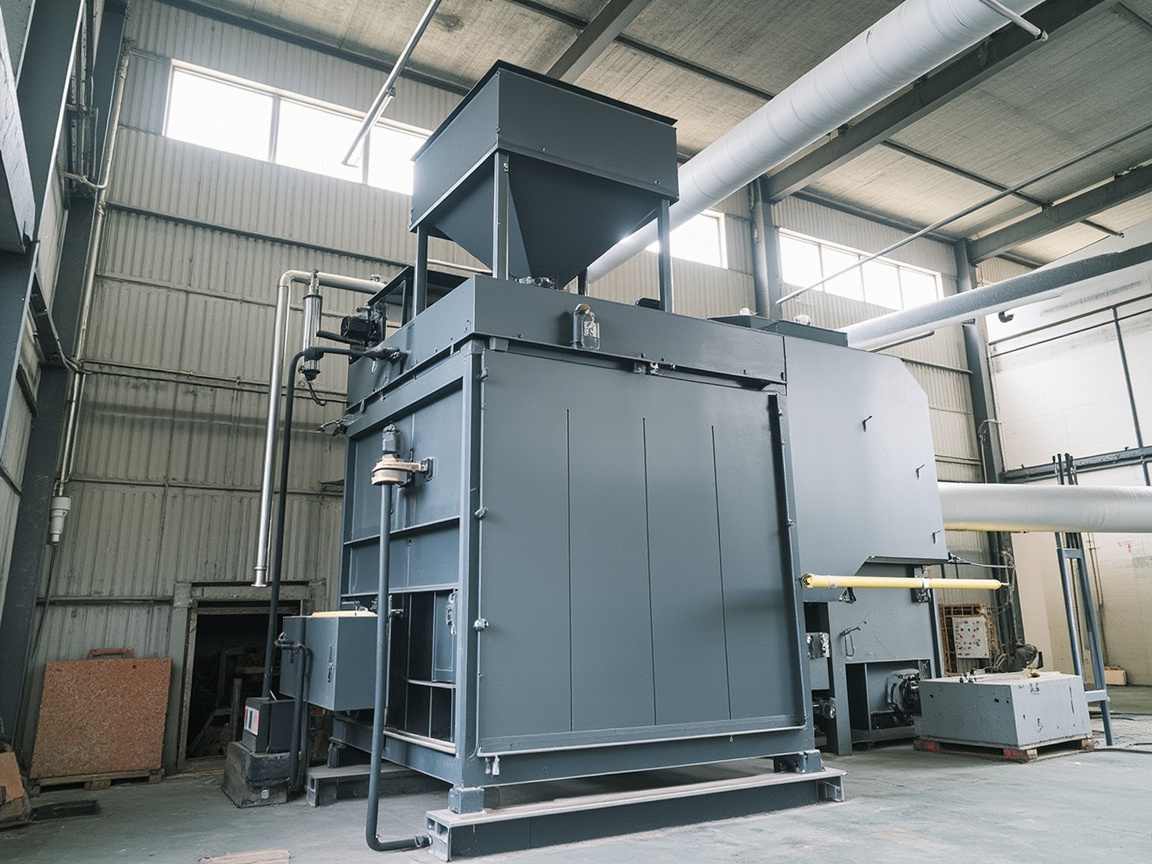

六、回收系统：高利用率与粉尘防爆

过喷粉末占喷出量的相当比例，回收系统把未吸附粉末收集回用，使材料利用率达 95% 以上。旋风分离加滤芯（Cartridge）是主流方案，大颗粒旋风预分离、细粉滤芯拦截，回粉与新粉按比例掺混。回收粉管理：回收粉粒径分布漂移（细粉偏多），需按 10–30% 比例掺入新粉，过量影响流平与外观；不同颜色、不同体系严禁混收。粉尘防爆：粉末可燃，按 GB 15577、GB 17440 设计：浓度监控、防静电接地、防爆电气、泄爆口；喷房与回收需整体防爆评估。

回收系统的设计还要兼顾”风量平衡”。喷房内要维持微负压或微正压的可控状态：负压过大，洁净空气被大量抽走、能耗高且把细粉带出；正压过大，粉尘外溢污染车间。合理的做法是喷房开口风速（捕获风速）按规范设计，使过喷粉被有效吸入但不浪费风。滤芯的清粉方式（脉冲反吹）与更换周期也影响回粉质量：滤芯堵塞会使系统阻力上升、上粉不稳；滤芯破损则细粉逃逸、浓度超标。浓度监控应接入联锁——一旦达到爆炸下限的一定比例即报警或停机，这是 GB 15577 合规的硬要求。

客信新材料（kexinMaterials）在回收方案上强调”按颜色与体系分线”，避免换色污染，并把回掺比例写入工艺卡，保证批次稳定。

七、固化：炉温曲线是成败关键

固化炉把粉层熔融流平并交联（热固）或熔融定型（热塑）。核心参数：工件达到温度（PMP，Part Metal Temperature）——不是炉温，而是工件本身温度；固化窗口匹配胶化时间（按 ISO 8130-6 测定）；加热方式（对流热风通用、红外升温快适合薄件、二者常组合）；除气（厚膜或含填料粉末需充分除气，避免针孔、气泡，见绝缘粉末涂料对无气隙的要求）。

固化不良是粉末涂装最高频的隐性失效——外观看着干了，实则交联不足，日后脱层。必须用”工件温度记录仪”实测 PMP 曲线，而非只看炉温表。影响 PMP 的因素很多：工件壁厚（厚件升温慢、需更长保温）、装挂密度（密集悬挂遮挡热风循环）、炉内风道设计（死角温度偏低）、链速（链速过快则工件在炉内停留不足）。因此同一炉温下，薄板与厚管的实际 PMP 可能差几十度。工程上应在新工件导入时，把温度记录仪随工件过炉，画出”升温—保温—冷却”全曲线，对照胶化时间与固化度要求设定链速与炉温。对厚膜或含填料的体系，升温初期还要留”除气平台”，让被困气体在熔融流平前排出，否则针孔、气泡不可避免。

八、前处理与在线检验

前处理：脱脂、水洗、表面转化（磷化或硅烷化）或喷砂（Sa2.5，参照涂装表面处理 Sa2.5）。转化膜或锚纹是附着基础；重防腐件多用喷砂（见重防腐粉末涂料）。膜厚：施工中测湿（或粉层）、固化后按 GB/T 13452.2 测干膜，控制设计区间。附着力：GB/T 9286 划格，0/1 级优。外观：无橘皮、流挂、颗粒、针孔、缩孔。硬度与耐冲击：GB/T 6739、GB/T 1732。

前处理质量需用仪器量化，而非凭手感。脱脂后要做水膜连续试验（表面应被水完全润湿、无破裂水珠）；喷砂后要用粗糙度仪测锚纹深度（常见 40–100 微米区间，依标准与粉末体系定），并对照标准样片评定清洁度（GB/T 8923.1 的 Sa2.5 要求近白级、无可见油脂与氧化皮）；硅烷化或磷化后要测转化膜重量或点滴试验。在线检验则强调”过程控制”：在喷涂线上设置湿膜/粉层测厚点，及时反馈出粉与链速；固化后抽检干膜厚度与附着力，发现趋势性偏差（如膜厚系统性偏薄）立即回调参数，而不是等整批做完再返工。

客信新材料（kexinMaterials）建议每个新工件做”首件三检”：膜厚分布、附着力、固化度（可溶分或丙酮擦拭或 DSC 测玻璃化温度），确认工艺窗口后再量产。

九、换色、清理与环境控制

多品种小批量生产最大的隐性成本是”换色”。换色不只是把粉桶清空，而是整条气路、粉管、喷房、回收系统的彻底清理：供粉桶与粉管吹扫、滤芯反吹或换筒、喷房壁与传送带粘粉清除、回收系统隔离避免串色。换色时间直接吃掉有效产能，因此产线设计要区分”同色连续”与”异色切换”：同色只需补粉，异色需按规程清理并做”无残色”验证（用白板试喷确认无杂色）。对高频换色场景，可采用独立小粉房、快速换色回收模块或”一色一线”的专线布局。

环境控制同样影响稳定。喷涂车间温湿度建议受控（常见温度 15–30℃、相对湿度 45–65% RH，依粉末与设备定）：湿度过高，粉末吸潮、流动性下降、固化起泡；湿度过低，静电过强、反电离与橘皮加剧，且人体与设备静电放电风险上升。洁净度也要管——空气中粉尘与纤维会落在湿膜上形成颗粒、缩孔。压缩空气必须经过除油除水（含露点控制），否则油水混入粉云会直接造成缩孔与固化不良。

十、典型应用案例

粉末静电喷涂已渗透几乎所有金属制品行业，举几类典型：

其一，家电与建材。冰箱外壳、洗衣机内筒、铝合金型材、防盗门，多用聚酯或环氧聚酯粉末，重装饰与耐候。这类产线节拍快、颜色多，靠自动往复机加多枪与精准换色控本。

其二，管道与重防腐预制。石油天然气管线、给水钢管、钢筋，采用 FBE 单层或 3LPE/3LPP（见重防腐粉末涂料），在工厂连续线喷涂后水冷定型，质量远优于现场涂装。

其三，电气与绝缘。母线槽、电池壳、电机部件，采用绝缘粉末（见绝缘粉末涂料），要求体积电阻与介电强度，喷涂工艺需额外控粉尘与膜厚均匀。

其四，耐磨与工业件。矿山机械、输送槽、石油管杆（见耐磨粉末涂层），在环氧基体中加陶瓷骨料，喷涂参数要兼顾上粉与填料不沉降。

其五，耐高温件。排气管、炉壳、电机采用有机硅耐热粉末（见有机硅耐高温涂料），固化需阶梯升温让玻璃料封孔陶瓷化。

每个行业的工艺卡侧重点不同，但”首件验证、过程膜厚、固化度、回收管理”四件事一以贯之。客信新材料（kexinMaterials）在交付时会按应用行业给出差异化的工艺卡模板，把上述共性要求与行业个性参数合并成一份可执行的文件。

十一、数字化喷涂与闭环质控

传统喷涂靠老师傅”看粉云、听声音”调参，难以复制与追溯。数字化趋势是把每个工艺量变成可采集、可报警、可回溯的数据：

一是上粉率与膜厚在线监测。用非接触测厚或重量法实时估算单件膜厚，超差即告警，避免批量偏厚偏薄。

二是固化度在线或近线检测。除温度记录仪外，近线可用光泽、硬度或便携式 DSC/红外做抽检，把”欠固化”挡在出厂前。

三是回收与防爆的数字化。风量、滤芯压差、粉尘浓度、接地状态全部上云，异常自动降载或停机，满足 GB 15577 的合规留痕。

四是工艺参数版本化。每次换工件/换粉，把电压、出粉、链速、炉温曲线、回掺比存为”工艺版本”，下次同款一键调用，新人也能稳定投产。

这种闭环的价值不仅是省料省工，更在于”把经验变成数据、把数据变成标准”，使质量不再依赖个别熟练工。对多基地、多产线的企业，统一工艺卡与数据看板还能横向比对各线差异、快速定位异常源。

十二、成本构成与节能

粉末涂装的成本不能只看”粉价”，要算全链路账：

材料利用：静电喷涂加回收，材料利用率可达 95% 以上，过喷粉回用；相比液体喷涂的溶剂挥发与漆雾飞散，粉末的物料损失极小，且零 VOC（按 GB 30981 计溶剂为零）省下废气处理成本。

能耗：固化炉是能耗大户。降低能耗靠低温固化粉末（降低交联温度）、红外预加热（薄件快速升温）、炉体保温与热回收、合理链速（避免过慢导致炉内工件过密、风循环差）。

返工成本：首件三检与过程膜厚控制，把缺陷消灭在单件阶段，远比整批返工便宜。法拉第屏蔽、欠固化、混色这类失效一旦流入下游，返工与索赔成本指数级上升。

换色成本：前面已述，换色时间与废料是隐性大头，专线或快速换色模块能显著降本。

综合看，粉末喷涂在批量、规则件上的单位成本往往低于液体，且环保合规压力更小；真正的成本陷阱在”工艺失控导致的返工与废料”，这正是工艺卡与数字化要解决的问题。

十三、职业健康与安全细节

安全第一，且要落到细节。除回收系统的粉尘防爆（GB 15577、GB 17440）外，还应注意：

电气安全：喷枪高压、烘道高温，设备要有可靠接地、过流保护与急停；维修烘道或喷房前必须断电挂牌。

静电与火灾：粉末云在密闭空间达到爆炸浓度遇点火源会燃爆，所以喷房严禁明火、火花，电气防爆、静电接地、浓度联锁缺一不可；清理滤芯、粉桶时的扬尘也要控制，避免局部浓度积聚。

人员防护：操作人员戴防尘口罩（防吸入细粉）、护目镜、防静电服与鞋；烘道排风要处理固化副产物（某些粉末固化会释放微量挥发性物），保证车间空气达标。

化学品接触：前处理的脱脂剂、转化剂有腐蚀或刺激，要按化学品安全说明书（SDS）操作，配洗眼器与应急冲洗。

把安全写成”每日点检清单”比口头强调更有效：接地是否完好、浓度报警是否在线、防爆电气是否完好、排风是否正常、防护用品是否到位——逐项打勾，风险才可控。

十四、常见工艺误区

误区一：炉温到 200℃ 就固化了。错。看工件温度（PMP），厚件升温慢，炉温达标不等于工件达标。误区二：电压越高上粉越好。错。过高反电离、橘皮、打火，应取够用的最低电压。误区三：回收粉随便加。错。粒径漂移需控掺比，过量伤外观；混色混系是事故。误区四：复杂件一次喷满。错。法拉第屏蔽需多枪或摩擦枪或转动，并用测厚仪验证死角。误区五：只看外观不看固化度。错。欠固化外观可过关但日后脱层，必须测固化度。误区六：粉末越细越好喷。错。过细粉云逸散、上粉率低、回收激增、外观颗粒，粒度要分布合理。误区七：换色只换粉桶。错。粉管、喷房、回收全线清理不到位必串色。误区八：湿度无所谓。错。过潮吸潮起泡、过干静电过强橘皮，环境要受控。

十五、技术趋势

一是数字化喷涂：在线膜厚与固化度监控，实时闭环；二是摩擦枪普及：改善边角覆盖、降低反向电离；三是低温固化工艺：降能耗拓基材；四是绿色回收：更细粉尘的高效滤芯与回掺算法，进一步提利用率；五是水性/高装饰与功能一体化：把防腐、耐磨、绝缘、耐热在同一粉末体系复合，减少工序。

十六、选型决策树

选喷涂工艺先看工件（形状复杂度定电晕或摩擦、是否需流化床）；再看产量（批量走自动线、小批量走手动）；再看颜色频次（高频换色需快清线设计）；最后看回收与防爆等级（按 GB 15577）。把这条路径写成产线规格，工艺不踩坑。补充一条：还要看粉末体系本身——含粗骨料耐磨粉需更大出粉与防沉降，绝缘粉需控粉尘与膜厚均匀，耐热粉需阶梯升温固化，这些都在工艺卡中单列。

十七、常见缺陷与排故

十八、标准与检测清单

验收覆盖：GB/T 13452.2（膜厚）；GB/T 9286（附着力）；GB/T 6739（硬度）；GB/T 1732（冲击）；ISO 8130-6（胶化时间，工艺设定）；ISO 8130-5（流动性/粉末空气混合物）；ISO 8130-1（粒度分布）；GB 15577 / GB 17440（防爆合规）。建议建立”膜厚加附着力加固化度加防爆检查”四重把关，并结合工艺卡做全过程数据留痕。

常见问题

问： 静电喷涂的电压一般设多少？

答： 电晕喷枪常用 30–100 千伏，但并非越高越好。过高易反电离（离子风吹走粉末）、边角橘皮甚至打火。应按够吸附的最低电压加合适出粉加可靠接地设定，具体区间由工艺卡给定。

问： 电晕喷枪和摩擦喷枪怎么选？

答： 电晕靠高压电离带电，上粉率高、通用，但死角有离子风；摩擦靠粉末与管壁摩擦生电，无离子风、边角（法拉第屏蔽区）覆盖好，但对粉末电阻率与气候敏感。复杂件、网孔件偏摩擦，大平面批量偏电晕。

问： 什么是法拉第屏蔽，怎么解决？

答： 导体包围的空腔或内角电场极弱，粉末难进入导致漏涂。对策：用摩擦枪、多枪布位加工件转动、降电压提电流、预热工件、优化粉末带电性，并用测厚仪（GB/T 13452.2）查死角。

问： 回收粉能无限回用吗？

答： 不能。回收粉粒径分布漂移（细粉偏多），过量影响流平与外观；不同颜色或体系严禁混收。通常按 10–30% 比例与新粉掺混，比例写入工艺卡并定期验证外观与性能。

问： 固化看炉温还是工件温度？

答： 看工件温度（PMP）。厚薄不均工件升温慢，炉温达标不等于工件达到固化温度。须用温度记录仪测 PMP 曲线，匹配胶化时间窗口（按 ISO 8130-6 测定），避免欠或过度固化。

问： 欠固化和过固化各有什么后果？

答： 欠固化：发软、耐化差、附着力低、日后脱层；过固化：脆化、黄变、失光、性能下降。两者都靠控制炉温—时间曲线与 PMP 规避，并用固化度检测确认。

问： 粉末涂装安全重点是什么？

答： 核心是粉尘防爆：粉末可燃，按 GB 15577、GB 17440 设计喷房与回收（浓度监控、防静电接地、防爆电气、泄爆）；操作人员防尘护具；烘道排风处理固化副产物。

问： 前处理对粉末附着有多重要？

答： 决定性。脱脂不净、转化膜或锚纹不足，粉末附着力与耐蚀骤降，重防腐件须喷砂 Sa2.5（参照涂装表面处理 Sa2.5）。前处理是粉末涂装的根基。

问： 膜厚怎么控制与测量？

答： 由出粉量、链速、喷距、电压协同控制；施工中可测粉层，固化后按 GB/T 13452.2 磁性或涡流测厚，确保达到设计区间且分布均匀，尤其查边角与死角。

问： 为什么强调首件三检？

答： 新工件形状、厚度、材质不同，工艺窗口需验证。首件三检（膜厚分布、附着力 GB/T 9286、固化度 DSC 或丙酮法）确认后再量产，可避免整批返工，把经验变为数据。

问： 胶化时间和流动性分别看哪个标准？

答： 胶化时间（Gel Time，决定熔融到交联的窗口）按 ISO 8130-6 测定；流动性（粉末/空气混合物的流化特性，影响供粉稳定）按 ISO 8130-5 评价。两者都是把粉末指标与喷涂工艺对齐的关键参数。

问： 换色为什么那么费时，怎么优化？

答： 换色要清理供粉桶、粉管、喷房壁、回收与滤芯，任一残留都会串色。优化靠专线布局、快速换色回收模块、换色规程与”白板试喷无残色”验证；高频换色产线尤其值得投资快清系统。
